尼羅斯金屬軸承密封環(NILOS RINGS)  LSTO型迷宮式密封環

LSTO型鋼盤密封可以應對極端工況

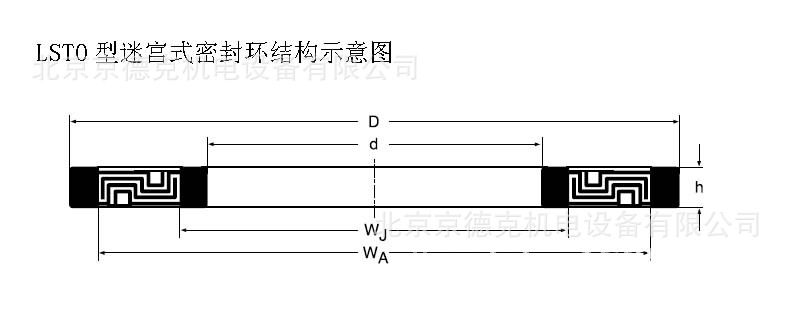

尼羅斯LSTO型迷宮式密封環為高端密封元件，可以對暴露在極端污染環境下的脂潤滑軸承進行密封。和其他類型的密封環不同，LOST型密封環為非接觸式、填充潤滑脂、迷宮式密封元件。它含有層壓鋼製密封盤和鋼芯，可以承受軸向壓力，在內圈或者外圈固定後，另一側也不會滑動。

標示價格為參考價格，受起訂量、庫存、匯率等因素影響，為瞭避免給您帶來不便，請在訂貨前聯系銷售人員確認價格及貨期後再行訂貨，謝謝理解

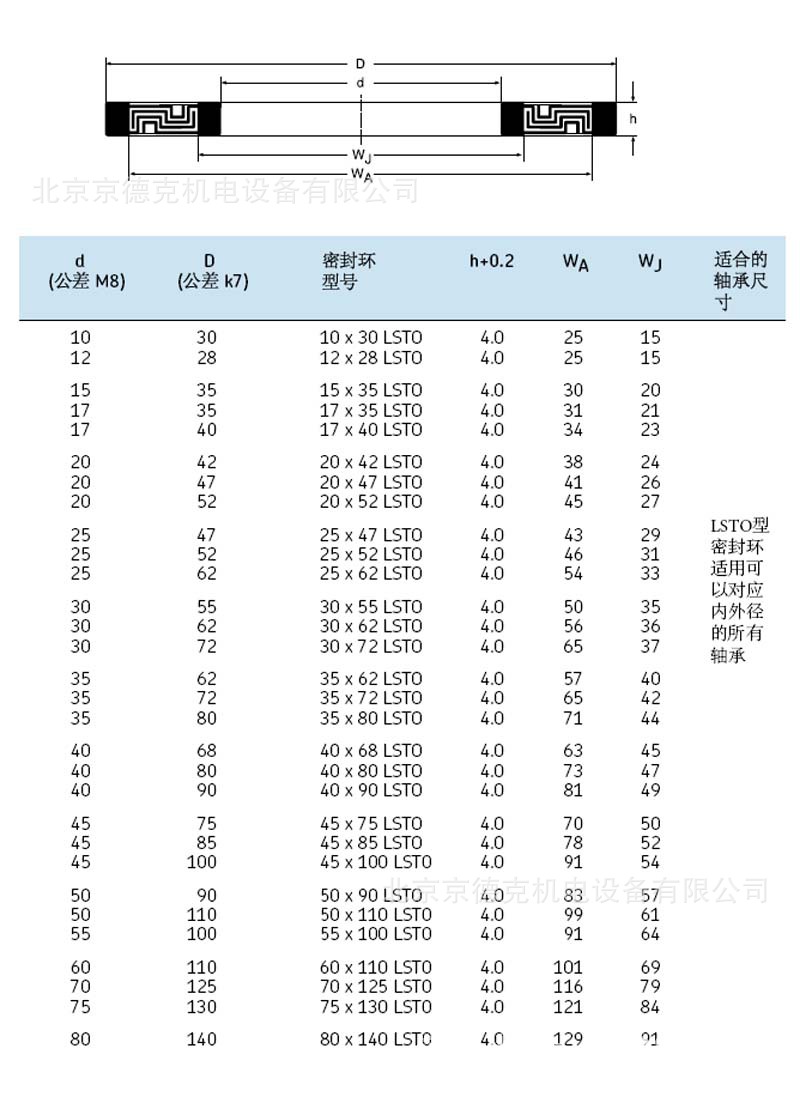

LSTO型密封環尺寸參數如下：

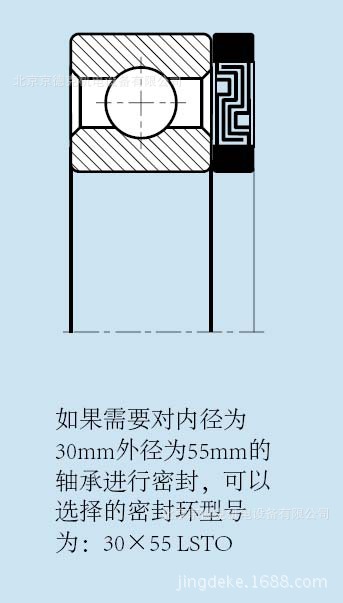

LSTO型密封環使用方式如圖：

德國NILOS是世界上唯一生產提供高品質技術密封圈的企業，在世界享有盛譽。精湛的設計和頂尖的製造技術所打造的NILOS-RING軸承密封產品能夠在任何苛刻的條件下解決各種軸承密封問題。

NILOS RING在國內應用較少，沒有統一的中文翻譯名稱，我司工作人員稱之為尼羅斯環，港臺地區稱之為尼拉環。尼羅斯環類型較多，尺寸參數更多，您可以向我司工程師提供您需要的密封環尺寸參數或者需要匹配的軸承型號，工程師會回復您所需要的尼羅斯環類型及型號參數。

NILOS RING 尼羅斯密封環簡介：

*尼羅斯軸承密封產品可以為軸承提供切實的保護作用，包括環境粉塵、設備生產產品過程中產生的微小顆粒、有腐蝕性的顆粒或者液態污染物等等。可以有效延長軸承維護周期，提高生產效率。
*尼羅斯密封是采用潤滑脂進行潤滑的軸承理想的密封件，尤其是生產過程中易於產生污染物的行業，列如農業、造紙、建築及汽車工業等行業。即使在最惡劣的環境下，尼羅斯密封也可以通過簡單易行的密封形式創造一個密封空間，提高軸承的性能與使用壽命。

*對於球軸承與直滾軸承（非錐形）有AV(用於密封軸承外圈)與JV(用於密封軸承內圈)兩種密封形式。這兩種類型可以適用於大部分的工況及軸承尺寸大小。允許的最大轉速為每分鐘1100倍表麵密封唇接觸直徑。

*為瞭加強對配有整體密封蓋軸承的保護，尼羅斯提供瞭ZAV(用於密封軸承內圈)和ZJV(用於密封軸承內圈)兩種類型密封產品可供選擇

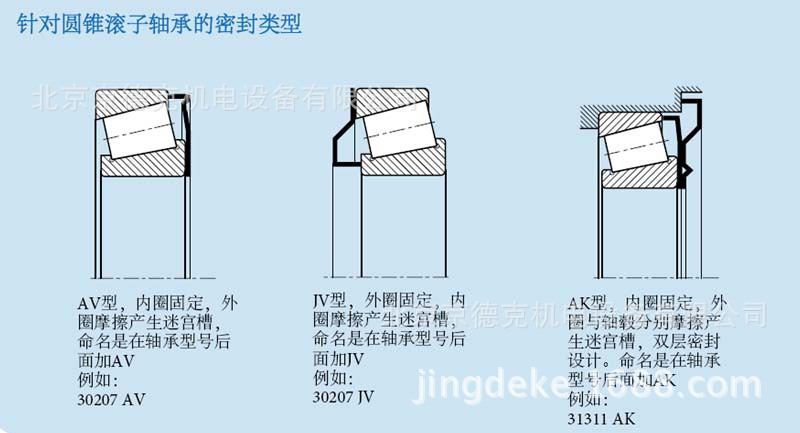

*圓錐滾子軸承由於軸承機構原因，如果想實現完全密封，需要在軸承內套與外套之間有適當的“補償”。對於這類軸承有三種密封形式可供選擇，分別為：AV(用於密封軸承外圈)、JV(用於密封軸承內圈)、AK(獨特的雙盤設計，實現錐體與外套的雙層密封)。用戶可以根據軸承大小、軸轂大小等具體因素來進行選擇。每一種類型的安裝方式說明書中都會有詳細說明。

*為瞭更高的耐久度和精度，尼羅斯密封采用的是鍍鋅鋼材質。根據客戶的不同需要也可以聯系我們定製不銹鋼或者黃銅材質密封。.

優異的密封性能：

*潤滑----首次安裝之前，應在密封環內填充潤滑脂，防止密封唇在旋轉過程中造成磨損安裝具有雙層密封唇的密封環（AK型）之前，雙層密封唇之間的空間都應填充潤滑脂（潤滑脂類型選擇可以適用圓錐滾子軸承就可以瞭），如果軸承所處工況為潮濕環境，請填充防水型潤滑脂填充完潤滑脂並安裝後，不需要進一步維護。

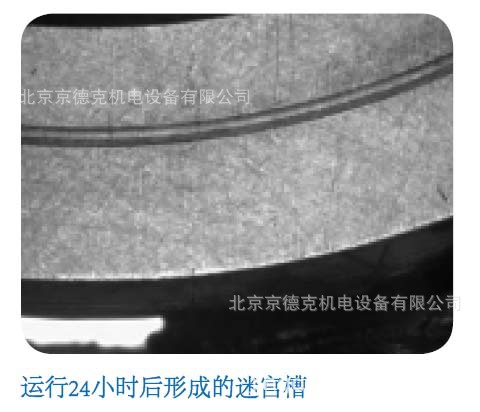

*密封原理----正確安裝完畢後，密封唇一側輕觸與軸承的內套或者外套表麵，旋轉並摩擦出一個淺槽（我們稱之為迷宮槽），軸承表麵、淺槽、密封唇三者形成一個U型回路封閉密封區，可以有效防止潤滑脂流失和外界污染物侵入。如果設計允許的話，內密封式（JV型）有其獨有的優勢：它們的密封邊緣相對較小（是最佳擬合），並且密封邊緣的位置就潤滑脂的離心力來說是非常有利的。

*同心定位----為瞭形成迷宮槽，密封唇在軸承表麵必須精確運轉摩擦。安裝外側密封型（AV型）密封環時，密封環內圈需緊密貼合於軸。安裝內側密封型（JV型）密封環時，密封環外側邊緣需緊密 貼合於軸承倉。密封環中心點與軸承中心點應保持同心。不論任何情況，定位端不應靠近鍵槽或者

其他凹槽、螺紋或者凸起位置，密封唇側不可接觸錐孔、牙、螺紋，不可跳動。

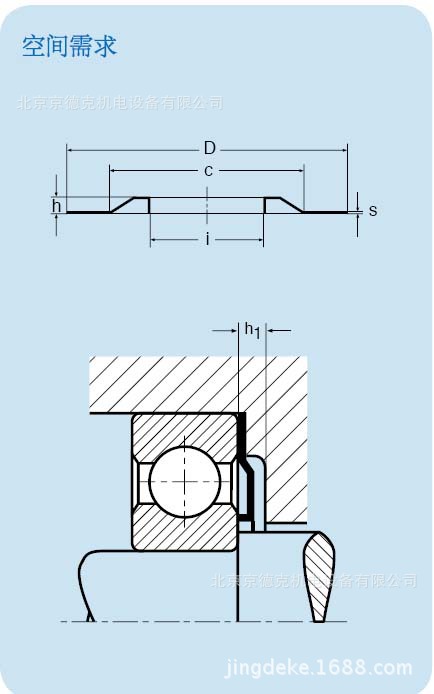

*空間需求 (h1)----尼羅斯密封環一個很大的優勢是它們很薄，用戶可以很容易設計預留最小安裝空間。根據尺寸表可以查詢密封環厚度，其厚度h+1mm就可以作為這個型號的密封環安裝空間。秉承這一原則預留安裝空間可以避免密封環擠壓變形。

*防滑固定----密封環的設計及安裝程序為防滑固定提供瞭一定的保障。外部密封型（AV型）內側應緊貼軸承內套加以防滑固定，內部密封型（JV型）用戶可采用其他固定元件來加以固定。

註意事項
*尼羅斯密封環可以對自調心軸承及球麵軸承進行密封，隻限於此類軸承加載固定，而且保持軸向穩定的情況下如需對無擋邊（或帶擋邊）圓柱滾子軸承進行密封，推薦采用LSTO型密封環，LSTO型密封環可以允許最大0.3mm的軸向位移。（LSTO型密封環在本型錄中有單獨介紹）

適應更高速度
*普通型尼羅斯密封環（AV型和JV型）的設計可以適用外側旋轉速度高達6米/秒的工況，而且具有可以達到更高轉速的潛力。如果在24小時之內密封環可以在6米/秒以下的速度旋轉，等迷宮槽完美成型後，密封環可以在高於6米/秒速度工況下長時間運行，且無不良影響。如果上述方式不可行，也可以通過降低密封環預緊來達到更高轉速。預緊強度由工況和轉速需求決定。（訂購時需要告知我們轉速需求）

當轉速需求在15米/秒以上時，需要采用特殊設計的JV型密封環。

安裝與安裝提示

*尼羅斯環類型較多，安裝形式多樣，介紹需要大量篇幅，在商品詳情頁麵不方便一一詳述。如您對尼羅斯環不太瞭解或者有任何疑問，歡迎聯系我司工程師咨詢。不論您是否采購我司商品，我司工程師都會第一時間盡量詳細回復您的技術咨詢問題。

QQ：773877710   E-Mail：[email protected]    電話：010-80447560  400-806-1357

庫存樣品直觀圖片

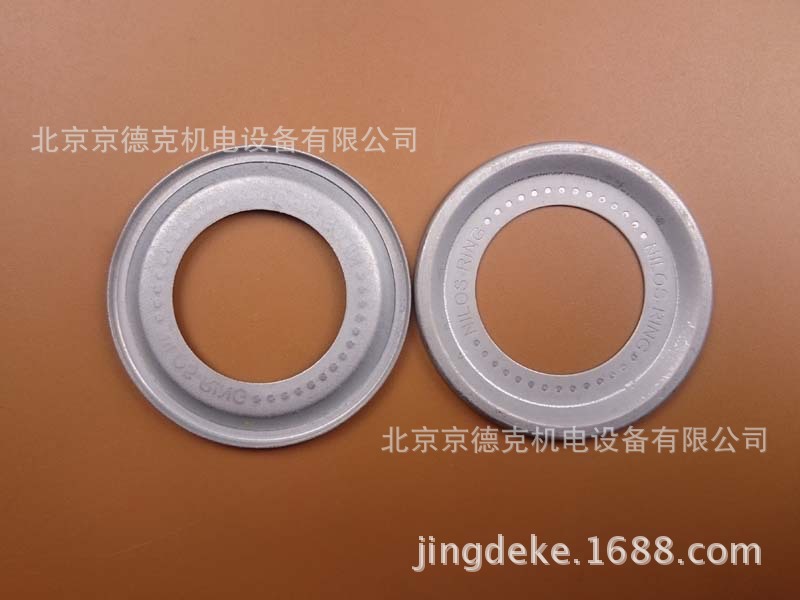

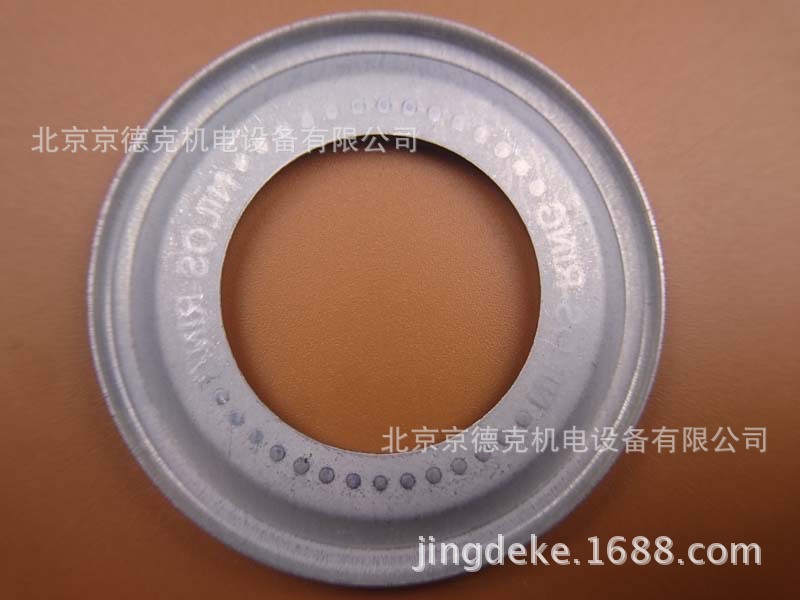

AV型尼羅斯環

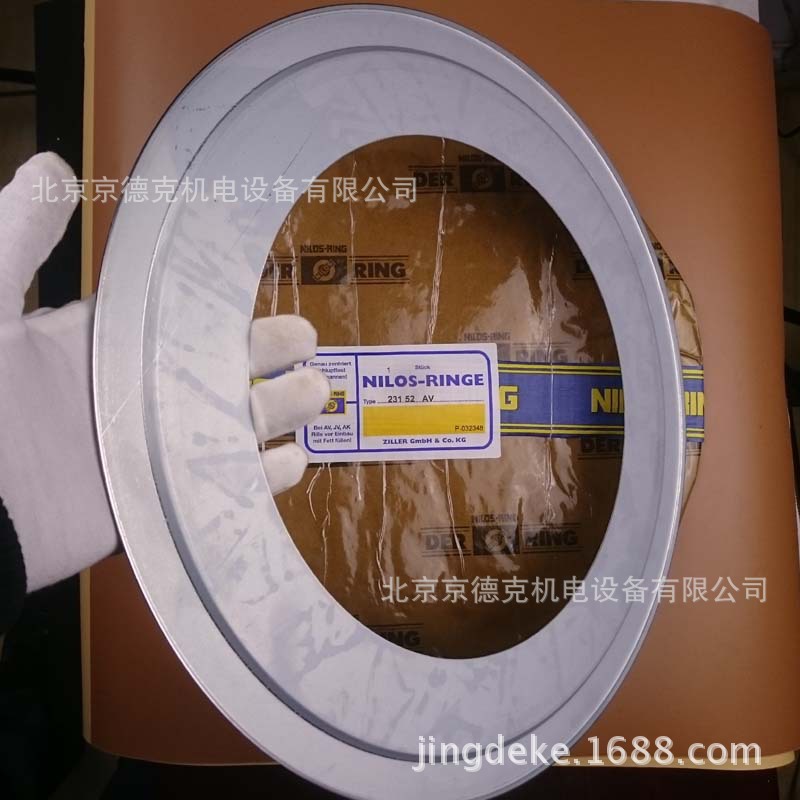

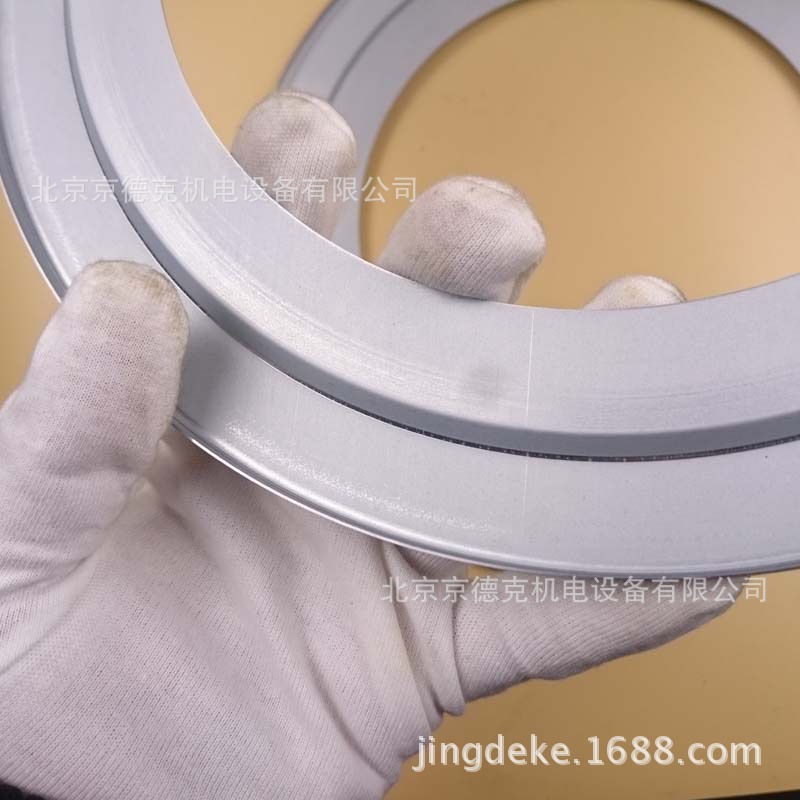

上圖為大型尼羅斯環  23152AV ，可以針對調心滾子軸承 23152 進行密封

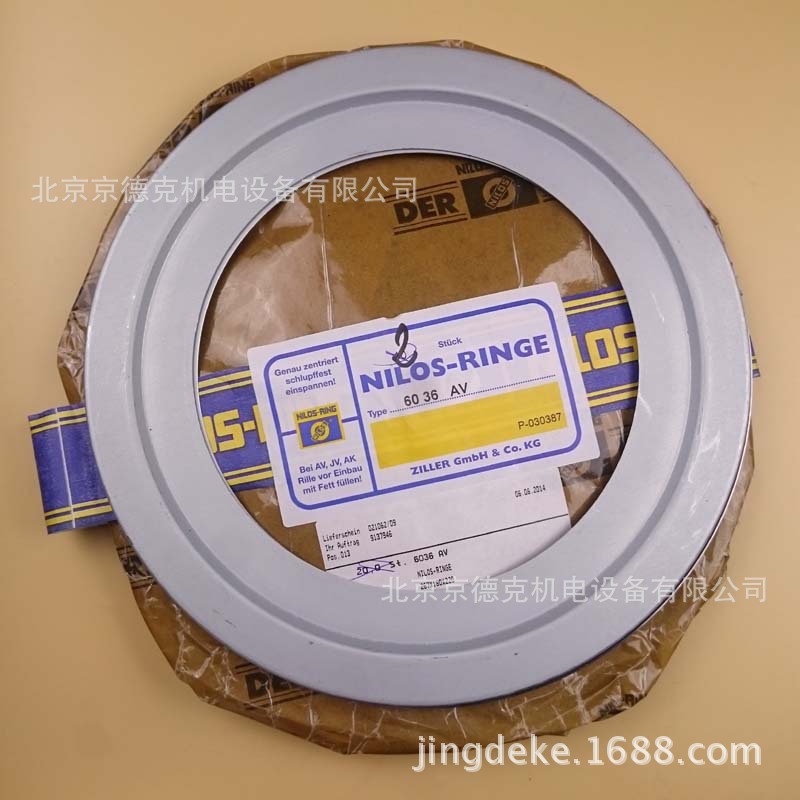

上圖為中型尼羅斯環 6036AV ，可以針對 深溝球軸承 6036 進行密封

上圖為小型尼羅斯環 6005AV ，可以針對深溝球軸承 6005 進行密封

JV型尼羅斯環

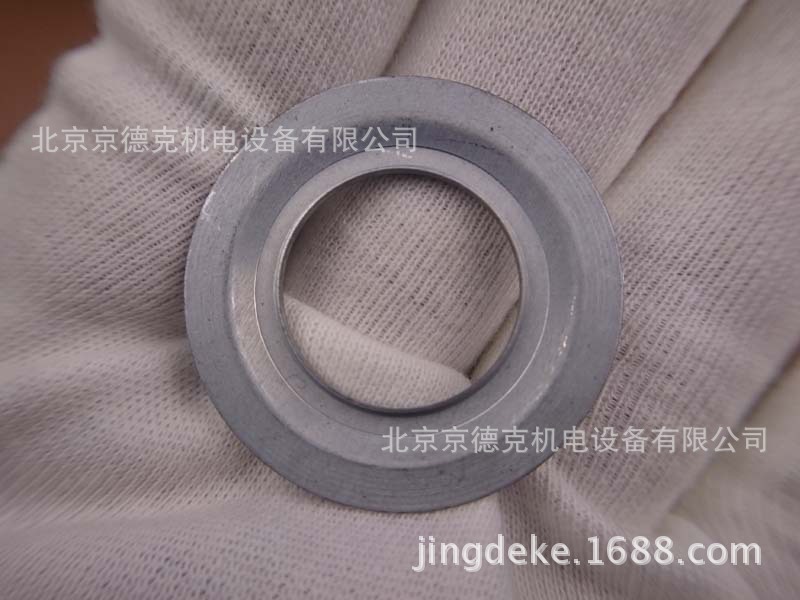

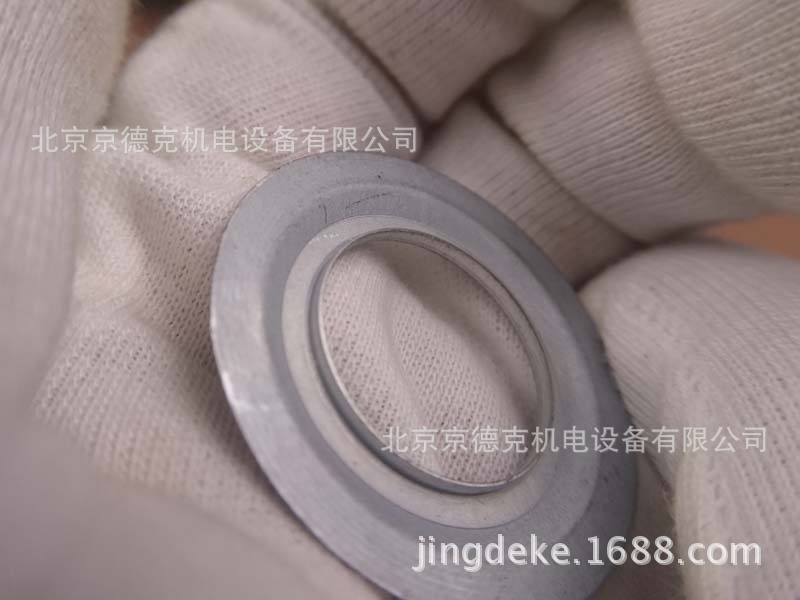

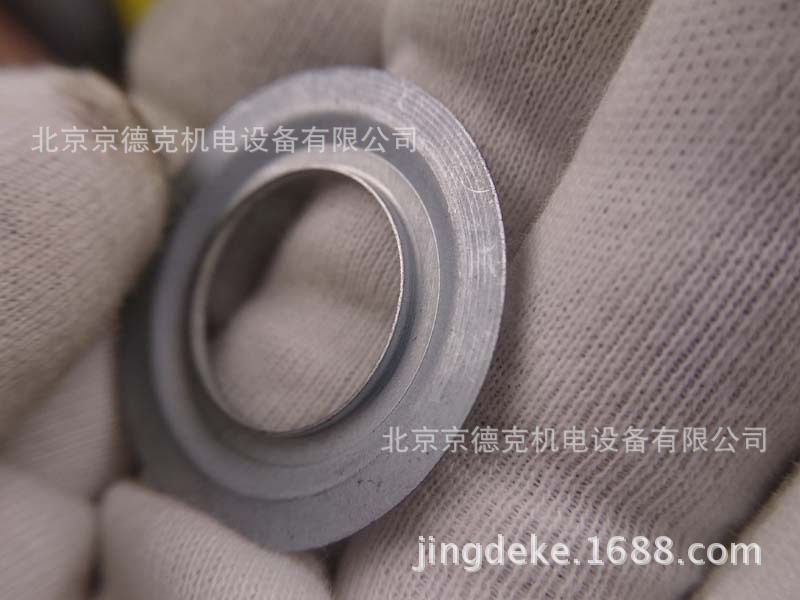

上圖為小型尼羅斯環 6003JV ，可以針對深溝球軸承 6003 進行密封

上圖為小型尼羅斯環 6003JV ，可以針對深溝球軸承 6003 進行密封

上圖為小型尼羅斯環 6003JV ，可以針對深溝球軸承 6003 進行密封

上圖為小型尼羅斯環 6003JV ，可以針對深溝球軸承 6003 進行密封

LSTO型尼羅斯環

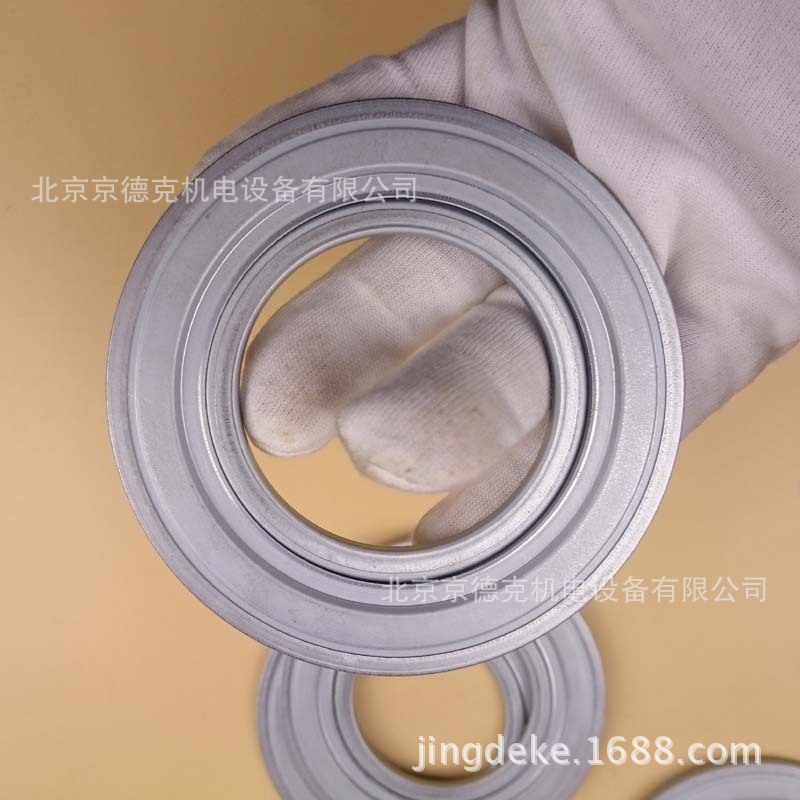

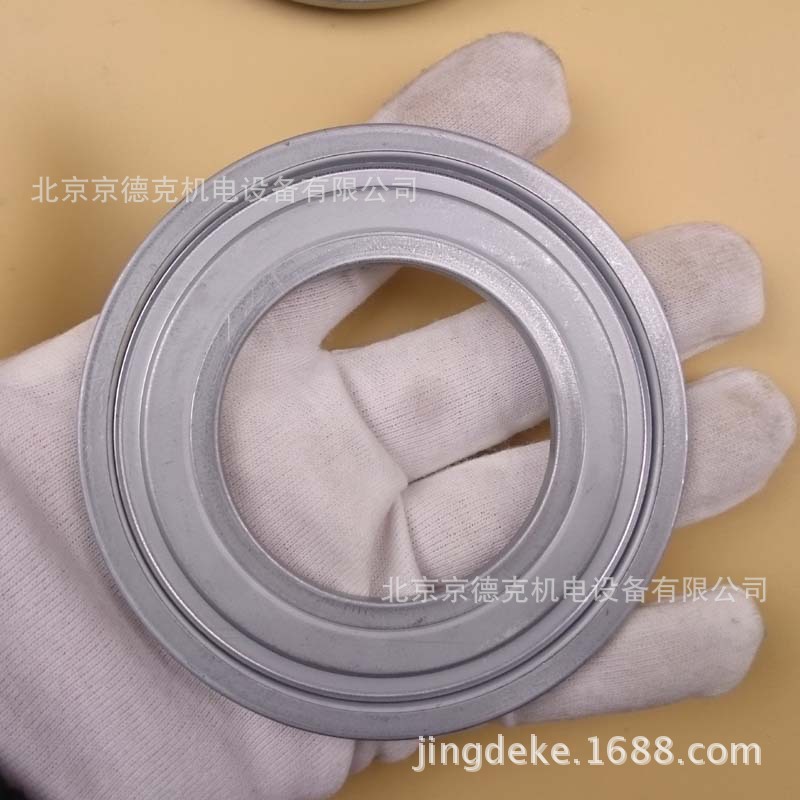

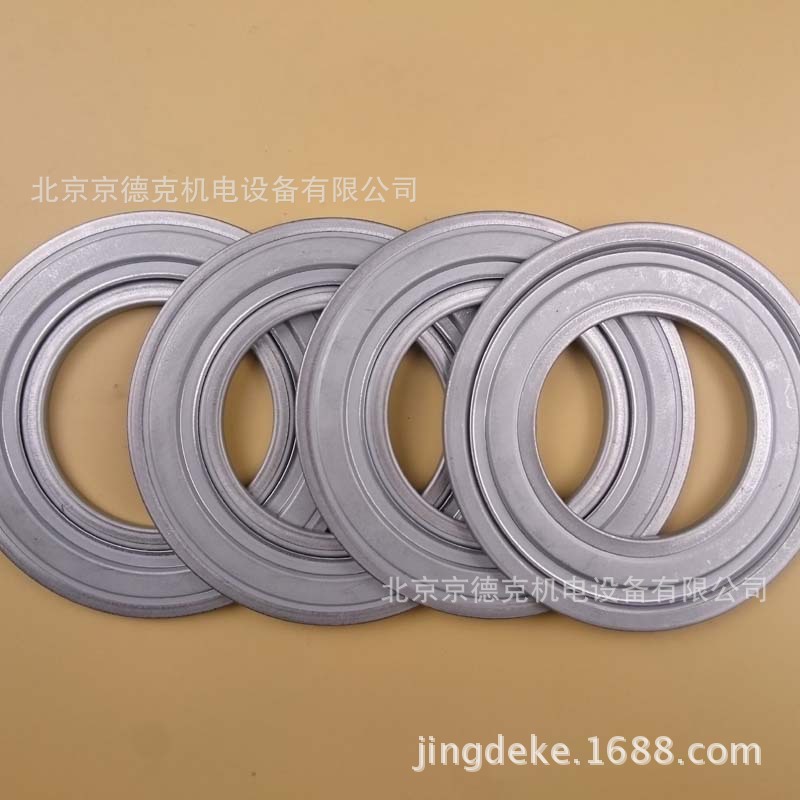

上圖為LSTO型迷宮式密封環   55*100 LSTO ，可以針對 內徑為55mm 外徑為 100mm 的滾動軸承進行密封

上圖為LSTO型迷宮式密封環   55*100 LSTO ，可以針對 內徑為55mm 外徑為 100mm 的滾動軸承進行密封

上圖為LSTO型迷宮式密封環   55*100 LSTO ，可以針對 內徑為55mm 外徑為 100mm 的滾動軸承進行密封

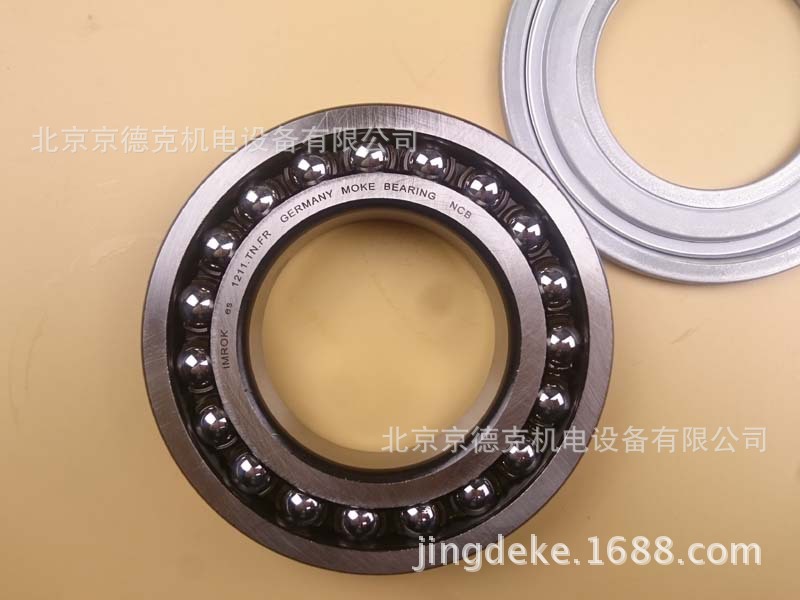

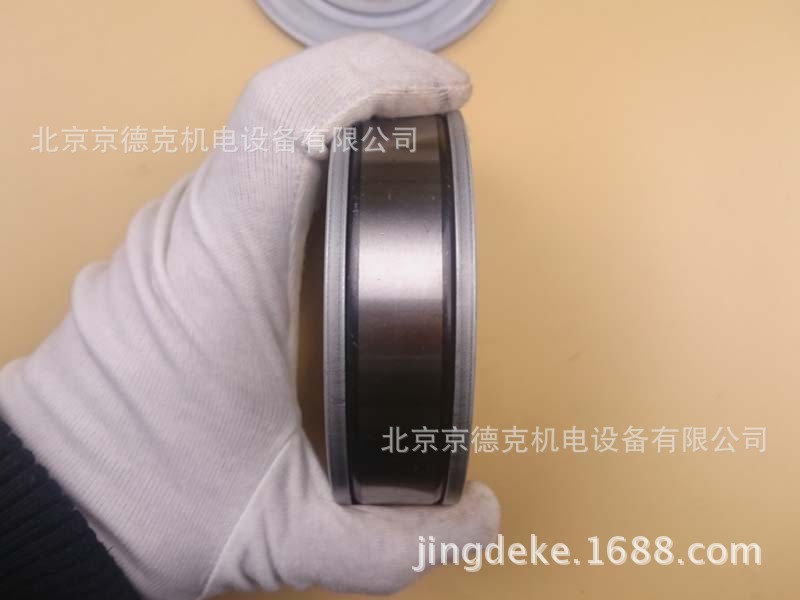

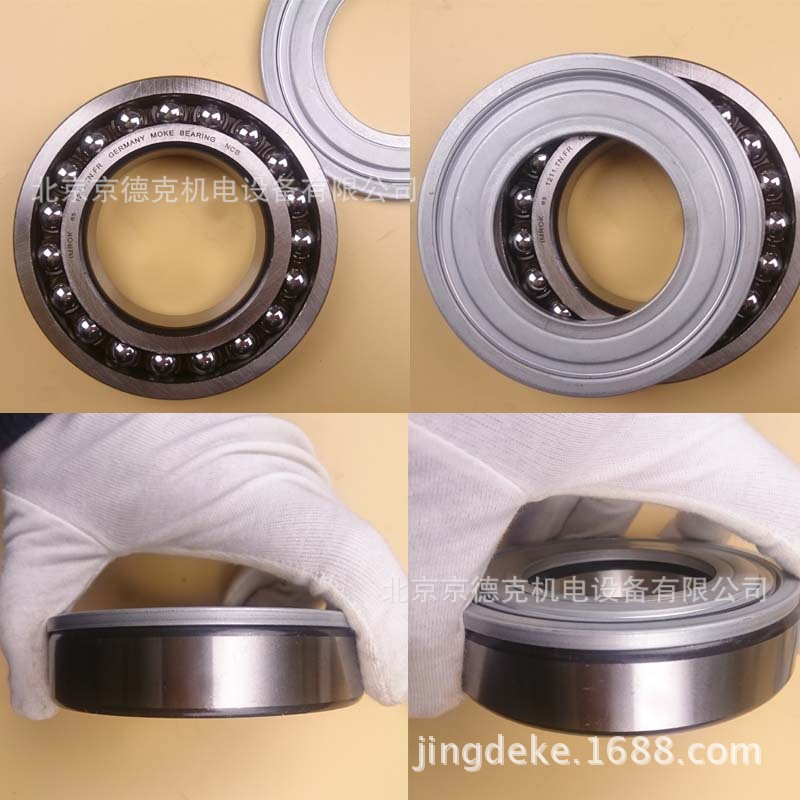

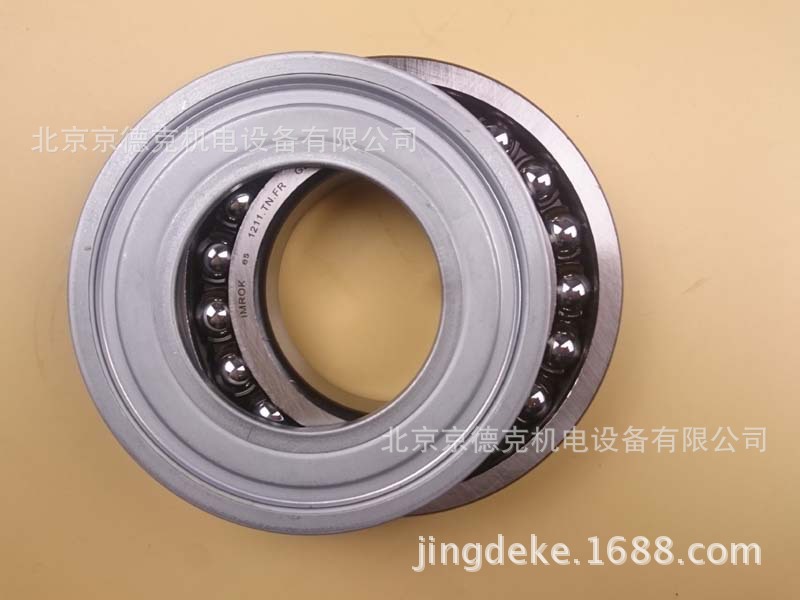

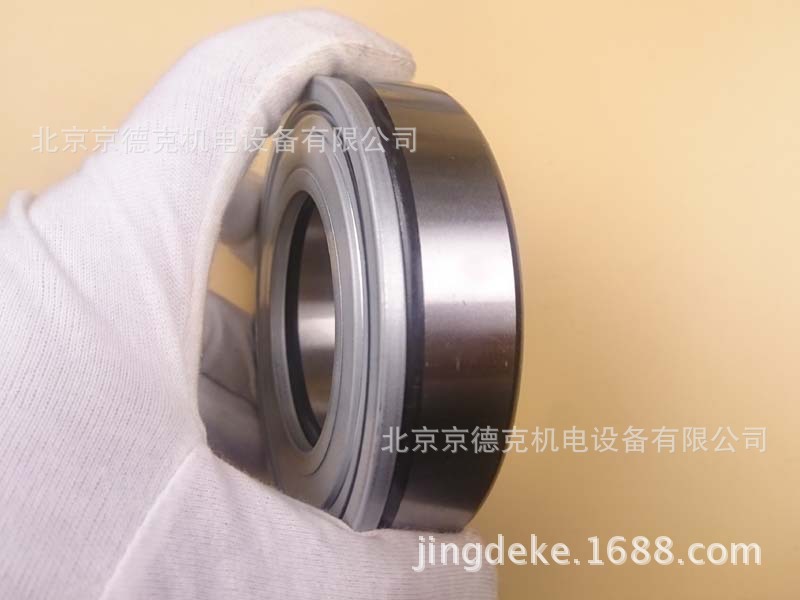

上圖為我司代理的德國IMROK品牌軸承 1211.TN  ，可以使用 55*100 LSTO 進行密封

尼羅斯環可以針對絕大部分的滾動軸承進行密封，尤其是大型的深溝球軸承、調心球軸承、調心滾子軸承、圓錐滾子軸承，相對於傳統的骨架油封，尼羅斯環轉速更高、需求空間更小、密封效果更好，可以完美解決密封問題。

      我公司庫存備貨的尼羅斯環均為德國正規渠道直接髮貨，更有價格優勢。我司鄭重承諾，我們所售出的每一套尼羅斯環均為原廠正品，發現一例假貨，按貨值三倍賠償損失，同時支持任何權威部門驗貨。

      公司不隻網路銷售，線下實體店同步銷售出貨，庫存數量可能會有出入。為瞭避免缺貨給您帶來的不便，請您在網上訂購前咨詢銷售人員確定庫存後再下訂單，謝謝您的理解與支持。

      一般常用的軸承型號大概20000種左右，店鋪中隻是羅列出各類軸承的一些代表型號。同一類的軸承型號尺寸參數及價格請於銷售人員聯系咨詢。
