| 品牌 | Brolight | 型號 | BIX-8801 |
 | ||||||||||||
| ||||||||||||
 | ||||||||||||
|
產品特點
● 最大功率可達10W
● 積分球與光功率探頭一起校準
● 波長可覆蓋200-1100nm
● 專用軟件可以一鍵獲取光譜及光功率數據
細節描述
簡介

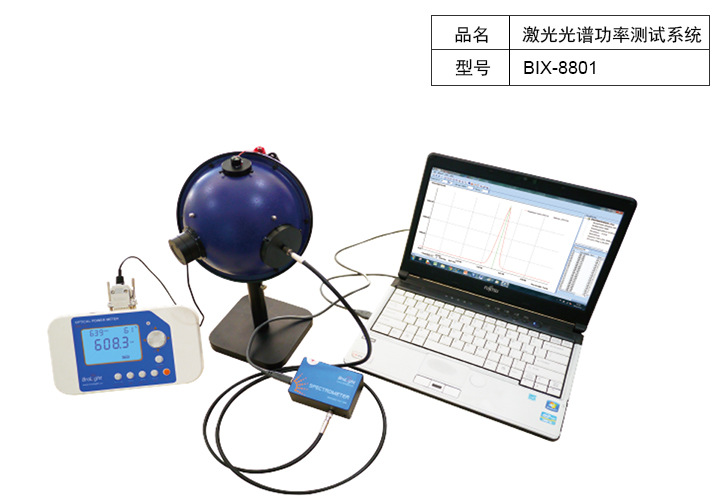

半導體激光器所發出的激光具有一定的發散角，直接照射探測器，不能獲得準確的功率值。BIX-8801激光光譜功率測試系統，使半導體激光器發出的激光在積分球內形成均勻的光強分佈，由光功率計和光纖光譜機分別測量波長和功率，通過專業的軟件輸出測量結果。測量波長范圍200-1100nm，分辨率0.1-1nm，功率范圍：100nW-10W。
應用
半導體激光器光譜和功率測量

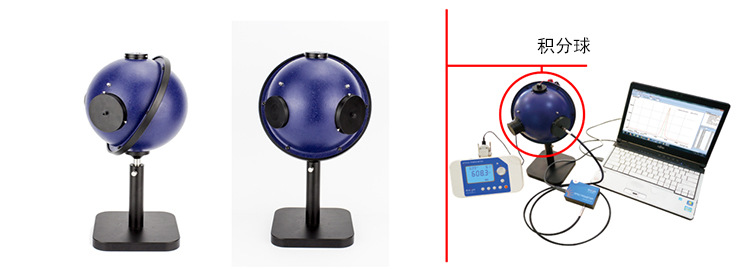

積分球
Brolight提供的預配置BIM-3001積分球為全鋁殼體，內球徑為150mm。激光器處於積分球的頂部，與探測器和SAM905適配器成90°分佈。光纖光譜機通過光纖連接積分球SMA905適配器。
● 激光器、探測器和SMA905適配器的位置可根據用戶的具體需求進行調整。
● 激光器適配器可根據用戶的具體尺寸要求進行設計。
● 探測器與積分球同時校準。
● 塗層波長范圍200-1100nm。
● 塗層損傷閾值10W/cm2

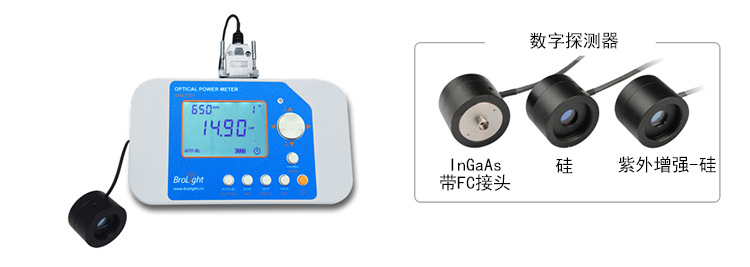

光功率計
Brolight的BIM-7001是一款手持式光功率計，外形適中，配備瞭大尺寸的LCD段碼顯示屏，也可以通過USB2.0介面與計算機實時通訊，支持雙路采集模式。Brolight也提供多種光電探測器選擇，波長范圍200nm-1100nm，功率范圍100pW-10mW。

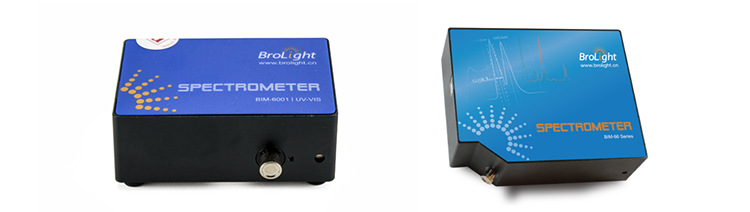

光纖光譜機
Brolight為BIX-8801提供兩大系列光纖光譜機配置，其中60系列光譜機，體積隻有名片大小，分辨率高達0.35nm-1nm，而66系列光譜機分辨率高達0.1nm。兩個系列的光譜機都提供波長響應范圍分為200nm-1000nm和300nm-1100nm的探測器供用戶選擇。
規格參數及部件列表
規格參數
描述 | 型號 | 參數 |
光纖光譜機 | BIM-60/BIM-66系列 | 詳見光纖光譜機介紹 |
積分球 | BIM-3001 | 鋁製殼體,內徑150mm, 含光功率計探頭安裝適配器 |
矽光電探測器 | BIM-7101 | 380nm-1100nm,100pw-10mw |
石英光纖 | BIM-6102 | 長1.5m, 芯徑600um |
部件列表
產品描述 | 型號 | 數量 |
積分球, Φ150mm,藍色外殼 | BIM-3001 | 1 |
光功率計機表 | BIM-7001 | 1 |
矽光電探測器，380nm-1100nm, 100pW-10mW | BIM-7101 | 1 |
光纖光譜機 | BIM-60系列或BIM-66系列 | 1 |
石英光纖，長1.5m, Φ600μm | BIM-6102 | 1 |
訂購指引
序號 | 名稱 | 主要參數 | 型號 | 數量 | 備註 |
1 | 激光二極管光譜功率測試系統 | 光譜范圍: 200~1100nm 功率范圍: 100nW~10W | BIX-8801 | 1 | 具體測量波長范圍和功率范圍由選定的光譜機和探測器決定 |
該套件包含: | |||||
1 | 積分球 | 鋁製殼體，內Φ150mm | BIM-3001 | 1 | 可定製其它尺寸 |
2 | 功率計表頭 | 波長范圍：190nm-25000nm 功率范圍：1pW-20kW | BIM-7001 | 1 | 通用型表頭 |
3 | 光電探測器 | 波長范圍：380nm-1100nm 功率范圍：100pW-10mW | BIM-7101 | 1 | 適用於可見光的測量 |
波長范圍：200nm-1100nm 功率范圍：100pW-1mW | BIM-7102 | 紫外增強型 | |||
波長范圍：800nm-1650nm 功率范圍：100pW-10mW | BIM-7103 | 適用於紅外波段 | |||
4 | 光纖光譜機 | 波長范圍：200nm-1100nm 分辨率：0.1-1nm | BIM-60系列/BIM-66系列 | 1 | - |
5 | 石英光纖 | 1.5M, 600um芯徑 | BIM-6102 | 1 | - |
 |
 |
 |
|
