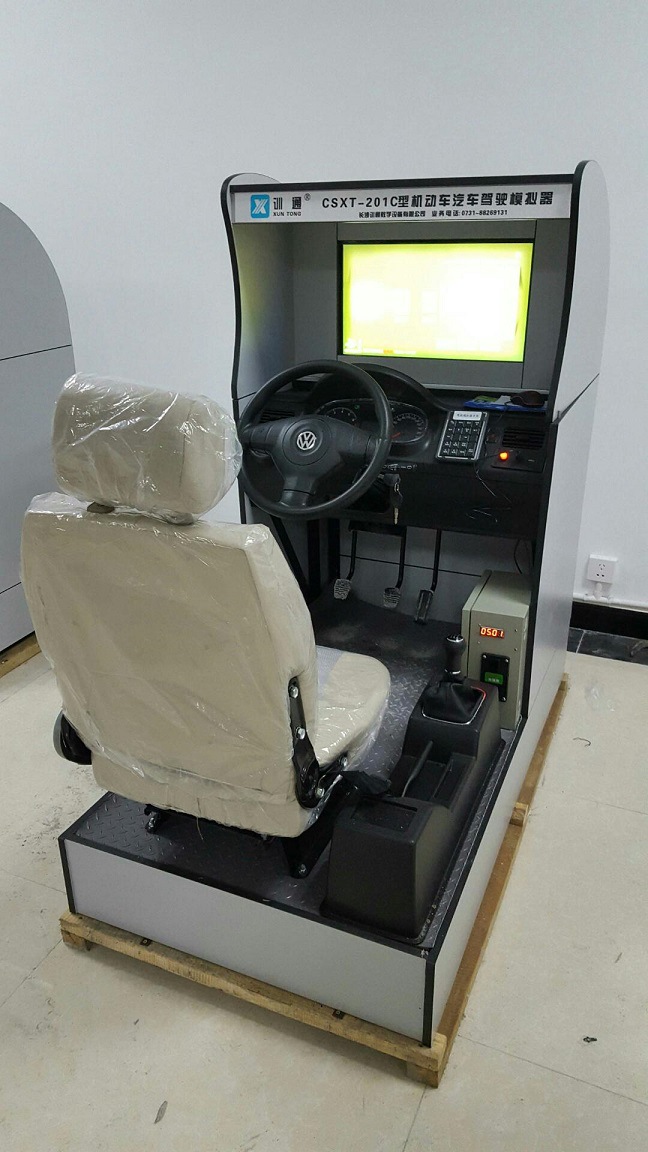

全新款汽車駕駛模擬器

投幣機駕駛模擬器

投幣機用戶指南

適用於各種投幣收費的電器設備的運行時間控製

投幣機設置前艙。每投一次一元硬幣（機器啟動時硬幣個數可以設置，比如常規每次投一個硬幣機器就可以啟動，我們可以設置2個或很多個才能啟動），機器工作5分鐘（時間自由設置1至99分鐘范圍內）、連續投幣，時間累加、比如投4個一元硬幣，練習時間自動疊加分鐘，數位時間顯示，有倒計時功能、時間已完，駕駛車輛停止工作。

1.簡介：

XT-500E是一種用於電氣設備的投幣時間控製板。廣泛地應用在投幣按摩椅，投幣洗衣機，投幣電視，遊戲機，微波爐等設備。使用該電路扳可以非常容易地把一個普通的電器設備改造為一個投幣控製設備並投入運行以獲得經濟效益。

2、技術規格：

供電電源：+12VDC直流電源;

輸出繼電器開關的最大功率：250VAC 5A / 30VDC 5A或者250V 30A / 30VDC 30A (訂購時可選) ;

電路扳尺寸：93mm * 52mm ;

顯示時鐘：四位LED時鐘顯示;

最大工作時間：: 999 minutes ;

設置投幣脈沖啟動個數：最大30個脈沖;

時間有斷電存儲功能;

通過P1，P2按鈕對投幣工作時間和最小啟動脈沖個數進行設置（具體見第三節，如何設置中講述）

3、如何設置：

在控製扳上有P1和P2兩個按鈕。在控製扳處於待機狀態時進行設置

（如果板子沒有處於待機狀態，需要進行設置，則通過短接RESET時間復位端子進入待機狀態）

通過P1來設置每個脈沖的工作時間，每按一下按鈕時間增加一秒，如果按住按鈕不放的情況下，時間則以分為單位快速增加。最大每個幣的工作時間為99分鐘

通過P2設置最小啟動脈沖數（可以設置為1到30）。

在調節到需要的數值的時候，需要等待3秒左右的時間，等待顯示屏自動離開設置的值回到待機狀態，這個時候剛才設置的數值已經存儲進瞭控製扳。

4、輸入線和輸入信號端子：

（1）電源及投幣信號輸入：

電路扳上有一個帶有三芯線的信號輸入端子。分別為紅色，黑色和白色。:

紅線： 接電源+12V

黑線： 接電源負極

白線： 投幣信號輸入(連接投幣器的NO方式的投幣脈沖信號輸出線）

（如果投幣器上還有其它線，一般不需要連接）

（2）位置檢測信號輸入：（在電路扳上標記為SENSOR）

WF-500E有一個Sensor位置檢測信號輸入，用於檢測在時間已經倒計時結束的時候，需要停止輸出開關的位置。這個信號，一般在按摩椅等需要有固定位置才能停止控製的場合使用。

如果不需要這個控製信號，則需要直接短路即可以（一般在出廠時候已經進行瞭短接）

（3）時間復位信號輸入：（在電路扳上標記為RESET）

這個輸入用於連接一個復位開關。這樣可以在時間運行的時候隨時復位時間。

（接插線為非標配，客戶可以自行配一根為XH4芯的插頭，另一頭為按鈕開關即可）

5、輸出端口：

（1）蜂鳴器時間倒計時報警輸出:（在電路扳上標記為BEEP）

在時間倒計時還有1分鐘的時候，會輸出報警信號。如果需要使用則不接。

（非標配，如果需要的時候，請向威佛公司訂購）

（2）控製輸出（在電路扳上標記為K1 K2）

控製輸出為繼電器方式。本來隻是相當於一個功率開關，是不帶電的，用於切斷需要控製的設備的電線。

！！！！！！一定要註意，本輸出隻相當於一個開關！！！不懂電工知識的朋友不要隨意接線，以免燒毀設備，或者其它電路故障！！！！！

軟件駕駛圖

一、概述

汽車模擬駕駛軟件2015完全根據公安部123號令、最新 的考試規則、最新大車和小車科目二規則製作而成。視覺非常好,仿真度很強,做上去跟坐到真車上感受一樣,每個模擬部位力度仿真車一樣。

二、駕駛模擬座艙轉向機表臺采用桑塔納真車配件，軟件最新版)

軟件駕駛見麵采用三維動態駕駛模擬

三、外觀功能基本介紹

1.遠近光及轉向開關   2.駕駛模擬器機殼    3.桑塔納2000方向盤    4.系統顯示屏

5.功能選擇鼠標       6.汽車雨刮器        7.啟動點火鑰匙         8.離合器

9.腳製動             10.油門             11.系統啟動電源        12.變速器（6擋）

13.中央通道          14.手製動           15.安全帶              16.調節汽車座椅

四、規格及配置：

模擬器規格

座艙材料

電腦標配配置參數

五、座艙說明：

1.座艙由駕駛艙座，視景計算機，視屏（19寸顯示器，《顯示器大小可以根據客戶需求定做》），操作傳感器，數據采集卡，耳機和話筒等組成。

2. 座艙包含瞭，“五大”操縱機構：方向盤、離合器，腳剎，油門和手剎。倒檔、一檔、二檔、三檔、四檔、五檔和空擋（自動檔隻含前進檔、倒車檔和駐車檔）操作開關：左轉向燈、右轉向燈、喇叭、點火開關、總電開關、安全帶、雨刷、遠光燈、近光燈。座艙既可以進行聯網訓練，也可以進行單機訓練。利用主控臺計算機，最多可以將30臺座艙連接到一個訓練場景進行訓練。

3.學員通過操作不同的操作部件，經過各自的傳感器產生不同的操作信號，這些操作信號通過數據采集卡傳送給計算機，經過各種訓練模型的逼真運算，最後在視屏上輸出與操作相對應的三維場景與各種聲音。

4.十幾種訓練車型系統提供“手動檔小汽車”，“手動檔客車”，“手動檔大貨車”，“手動檔大客車”，“自動檔小汽車訓練車型。

5.訓練模式：原地駕駛（換檔訓練），單機訓練，被動駕駛，網路互動。
原地駕駛（換檔訓練):專為初次學習駕駛的學員設計，訓練在操作車輛的時候車輛位置不動，幫助學員將主要精力用於練習換檔。
單機訓練：單臺駕駛艙獨立訓練,訓練時候場景內部的其他車輛、自行車、行人等由系統根據交通規則及交通模型發出,模擬真實的交車、會車、跟車等。
 6.被動駕駛：系統根據已經配置好的被動駕駛文件播放視訊以及操作語音提示，學員可以在沒有教練指導下按照操作語音提示學習，學習正確的操作順序。被動駕駛文件實行全自動配置，隻要教練在模擬器上操作一遍後，系統自動錄製並配置相應的提示聲音。
7.網路互動：通過中央控製臺可以最多連接30臺駕駛艙，實現聯網訓練，場景中可以看見其他駕駛艙所駕駛的車輛，並看見其他駕駛艙所駕車輛的轉向燈、剎車燈以及聽見其他車輛的喇叭。

8.訓練場景包括：
簡單場景：環形、寬敞的訓練車道，適合初級水平學員進行訓練。
炫目道路：專門設計一條經常出現太陽炫目效果訓練場景，訓練學員適應炫目情況下的駕駛技巧。
一般道路：場景中有加油站、鐵道路口、單行道、限定距離換檔等內容。
高速公路：場景中有收費站、超車道、行車道、出口等交通標志牌，車距確認、隧道、高速公路出入口等內容。
城市道路：場景中有學校路口、行人通過十字路口，立交橋、十字路口、丁字路口、環形島、環城路、行人橫穿道路等內容。
危險道路：危險場景中設置有行人突然橫穿公路、路口突然出現橫穿自行車、路口突然出現汽車、道路維修等危險狀況。
場地訓練：曲線穿樁、倒車移位、 “8”字型路、直角彎路、蛇行路、就位停車、順心停車、斜位停車、雙邊橋、右單邊橋、左單邊橋、橫斷路、騎越障礙、山區道路、坡道。
9.訓練天氣選擇：學員可以選擇“睛天”、“雪天”、“霧天”、“雨天”及“黑夜”，體會不同天氣狀況下的駕駛特點（例如，雪天路麵極滑，霧天視線極其不好等）。逼真的雪花、雨點落在擋風玻璃上，引起視線極差，需要使用雨刮清除雪花和雨點。
10.操作信號實時顯示在進行場地和道路訓練時，道路界麵下方實時顯示操作信號，方便學員瞭解操作是否到位。
11.測試調整功能 機器是否正常，隻要打開測試界麵便一目瞭然。可作為學員模范教練操作曲線。
12.豐富的教學錄影功能 利用該功能，可以播放汽車培訓教學錄影。 例如，系統提供最新的8種交通警察手勢信號（原交通警察手勢為11種）教學錄影，離合器工作原理錄影等等。
13.歷史記錄及錯誤明細 訓練完畢後，學員可以查看訓練過程中所出現的錯誤動作，並且可以將訓練成績及錯誤明細表作為歷史記錄保持下來。
14.復現功能 訓練結束後，學員可以以俯視的方式查看最後3分鐘的駕駛過程，從而仔細分析錯誤駕駛發生的原因，以便以後改正。
15.操作錯誤檢測項目系統對學員操作各操作部件正確與否進行判斷，如啟動時是否踩下離合器、闖紅燈、啟動時是否關閉車門、是否系上安全帶等。
16.最新理論考試采用最新（2013年123令 公佈的最新標準，科目一、科目二、科目三、科目四）標準化試題，題庫裡共有1000道試題，另外還可以添加地方題庫。
17.交通標志、標線及交通法規 交通標志、標線包括所有的禁令標志、禁止標線、警告標線、警告標志、指路標志、指示標線、指示標志。 交通法規包括：道路交通安全法、道路交通安全法實施條例、道路交通安全違法行為處理程序規定、道路交通事故處理辦法、道路交通事故處理程序規定、高速公路交通管理辦法、機動車登記辦法、機動車登記規定、機動車駕駛員培訓管理規定、機動車駕駛證申領和使用規定、交通違章處理程序規定。

18.車輛參數設置（高仿真）

1. 1.     懸掛系統設置：彈簧長度設減振設定、輪腳設定、貝克曼設定、前輪轉角設定、快慢反彈設定、

內外傾角設定。

1. 2.     變速箱體統：怠數扭矩設定、差分鎖設定、升降檔轉速設定、最終轉動必設定、6檔轉動比設定。
2. 3.     發動機系統：扭矩轉速設定、剎車系數設定、慣性系數設定、發動機怠數設定、熄火轉速設定、渦輪增壓設定、渦輪填充設定、渦輪壓力設定。
3. 4.     車輪系統：厚寬比設定、胎寬設定、胎壓設定、輪咕半徑設定。
4. 5.     剎車系統：最大剎車扭矩設定、前輪剎車比設定、防抱死系統設定。
5. 6.     車身系數：車身重量設定、前後部比重設定、空氣阻力系數設定、真麵麵積設定、前後輪附著力設定。

六、部分軟件指示介紹說明(軟件不斷的更新，請關註公司網站)

車輛參數設置

不同天氣環境模擬器駕駛選擇（晴天、陰天、雨天、雪天、霧天、夜天）。

新手教學
