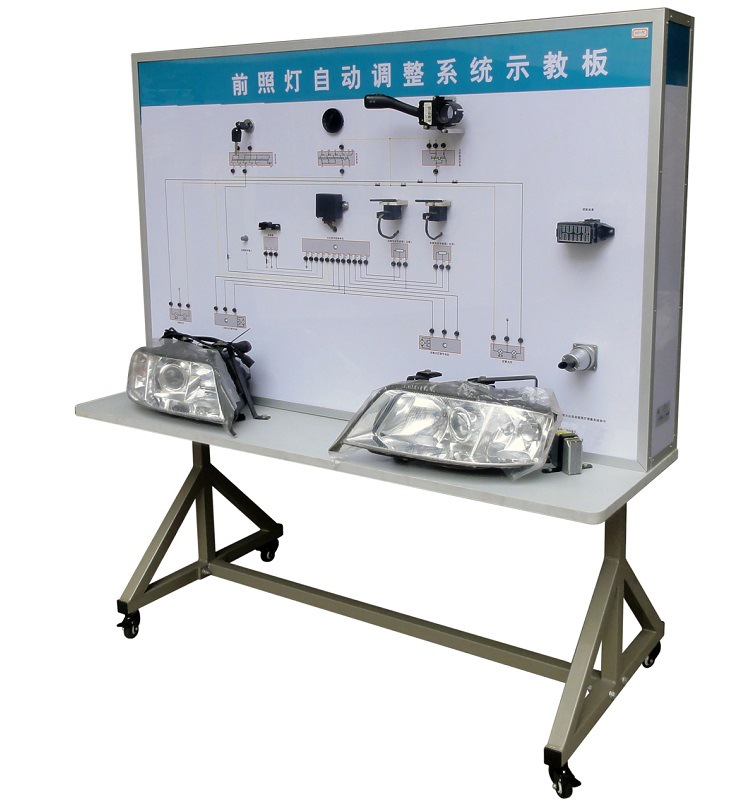

YUY-JB05汽車前照燈自動調整系統示教板

一、產品簡介
該設備采用大眾帕薩特B5汽車前照燈自動調整系統實物為基礎，充分展示汽車前照燈自動調整系統的組成結構和工作過程。適用於中高等職業技術院校、普通教育類學院和培訓機構對汽車燈光系統的理論和維修實訓的教學需要。
二、功能和特點：
1.真實可運行的前照燈自動調整系統，充分展示前照燈自動調整系統的組成結構。
2.操縱車輛高度傳感器來模擬車身的不同狀態，可真實演示前照燈光束的上下自動調節。
3.示教板麵板上繪有彩色噴繪電路圖，噴繪圖由3mm厚有機玻璃保護，四周由鋁材鑲邊，學員可直觀對照電路圖和實物，認識和分析前照燈自動調整系統的工作原理。
4.示教板麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等系統自診斷功能。
5.示教板麵板上安裝有檢測端子，可直接在麵板上檢測燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6.示教板底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測機器等。
7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
8.配備智能化故障設置和考核系統：
1)采用數字化集成電路板，最新MCU技術與配套的故障設置控製技術，擁有專利技術，系統穩定、不易感染病毒。
2)不需要電腦就可獨立進行考試考核，老師與學生界麵分開，老師通過密碼進入教師界麵出題，學生在普通界麵答題(教師出題方式：通過人機交互式界麵中的主功能菜單選擇“設定故障點和故障類型”，輸入密碼進入出題設置故障界麵，從故障名稱列表中選擇所設故障，可任意選擇“開路故障”，“短路故障”，“接觸不良”三種故障類型；學生答題方式：進入主功能菜單選“學生查找故障技能考核”，學生通過實際操作測試查找出故障後，在此界麵中選擇故障名稱和類型進行回答，如果答題正確系統響應“正確！故障排除”；如果答題錯誤，系統提示“不正確！請再檢查”，對每道題的允許答題次數可由老師設在1~10次范圍內)。帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯。
3)高清淅3.8寸(0.225×0.225點)的液晶顯示屏，中文菜單式操作界麵，人機對話友好。隻需4個操作按鍵，操作簡單快捷。
4)可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象，能夠設置與控製模塊腳有關的各種常見故障，可根據設備使用要求調整故障設置點的數量和類型。
5)安裝有RJ45網路介面，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網路，通過主控計算機控製每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
三、技術參數：
1.外形尺寸：1600×700×1700mm(長×寬×高)
2.外接電源：交流220V±10% 50Hz
3.工作電壓：直流12V
4.工作溫度：-40℃～+50℃
