一、產品簡介

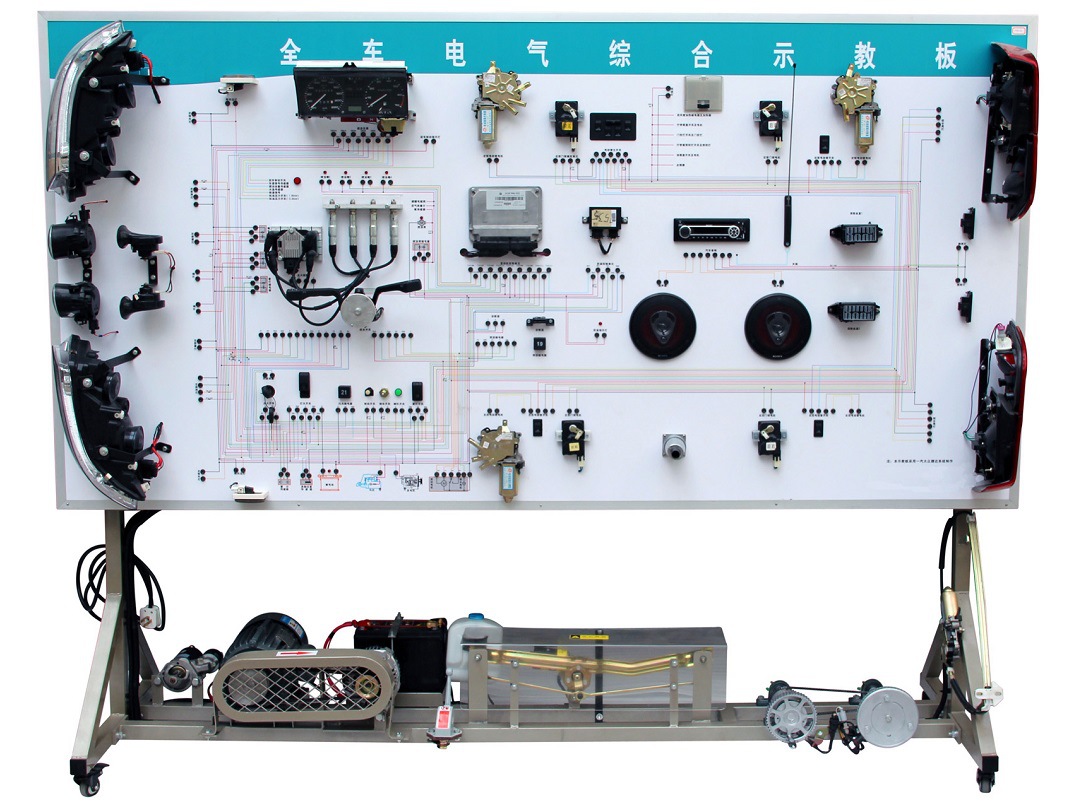

該設備采用大眾捷達1.6L整車電器實物為基礎，充分展示汽車發動機防盜系統、機表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用於中高等職業技術院校、普通教育類學院和培訓機構對整車電器理論和維修實訓的教學需要。
二、功能和特點：
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
2.接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機防盜系統、機表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
3.示教板麵板上繪有彩色噴繪電路圖，四周由鋁材鑲邊，學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
4.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
6.示教板底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
7.配備智能化故障設置和考核系統：
1)采用數字化集成電路板，最新MCU技術與配套的故障設置控製技術，擁有專利技術，系統穩定、不易感染病毒。
2)不需要電腦就可獨立進行考試考核，老師與學生界麵分開，老師通過密碼進入教師界麵出題，學生在普通界麵答題(教師出題方式：通過人機交互式界麵中的主功能菜單選擇“設定故障點和故障類型”，輸入密碼進入出題設置故障界麵，從故障名稱列表中選擇所設故障，可任意選擇“開路故障”，“短路故障”，“接觸不良”三種故障類型；學生答題方式：進入主功能菜單選“學生查找故障技能考核”，學生通過實際操作測試查找出故障後，在此界麵中選擇故障名稱和類型進行回答，如果答題正確系統響應“正確！故障排除”；如果答題錯誤，系統提示“不正確！請再檢查”，對每道題的允許答題次數可由老師設在1~10次范圍內)。帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯。
3)高清淅3.8寸(0.225×0.225點)的液晶顯示屏，中文菜單式操作界麵，人機對話友好。隻需4個操作按鍵，操作簡單快捷。
4)可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象，能夠設置與控製模塊腳有關的各種常見故障，可根據設備使用要求調整故障設置點的數量和類型。
5)安裝有RJ45網路介面，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網路，通過主控計算機控製每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
三、技術參數：
1.外形尺寸：2400×700×1900mm(長×寬×高)
2.動力電源：三相四線(三相五線 380V±10% 50Hz)
3.工作電壓：直流12V
4.工作溫度：-40℃～+50℃
5.三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
四、基本配置：
