商品代碼:11552664

  • 大眾乾式雙離合變速器實驗臺
    商品代碼: 11552664
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    品牌 育仰 材質 金屬 規格 1600×900×1700mm
    型號 YUY-6013

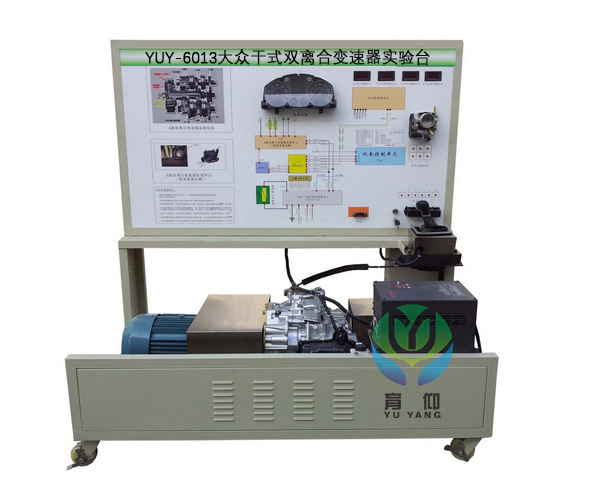

    YUY-6013大眾乾式雙離合變速器實驗臺

    46

    一、產品簡介
    大眾乾式雙離合變速器實驗臺采用大眾DQ200乾式七速雙離合器自動變速器總成(翻新)為基礎,用可調速三相異步電動機做動力源,可對乾式七速雙離合器自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示雙離合器自動變速器組成結構和工作過程;
    適用於學校對乾式七速雙離合器自動變速器理論和維修實訓的教學需要。
    本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
    二、功能特點
    1.真實可運行的大眾DQ200乾式七速雙離合器自動變速器、充分展示雙離合器自動變速器的工作過程和組成結構,如:液力變扭器、機械傳動、液壓控製和電子控製等。
    2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
    3.可通過變頻器設定電機銘牌上規定的額定電流值,實現用電子熱過載繼電器來防止電機過載,為瞭防止機械設備起動/停止期間的沖擊,可通過變頻器設定以S曲線圖形進行加速/減速。
    3.實訓臺麵板上繪有彩色噴繪電路圖和工作原理示意圖,學員可直觀對照電路圖和實物,認識和分析雙離合器變速器控製系統的工作原理。
    4.實訓臺麵板上安裝有檢測端子,可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
    5.實訓臺麵板上安裝有汽車機表、可實時顯示轉速、車速等參數變化。
    實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對雙離合器自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
    6.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
    7.設備麵板櫃:1.5mm冷板沖壓成形,背麵設置維修門;底座采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
    8. 配套汽車多媒體教學軟件(16合一)(投標時需演示十分鐘,未演示者取消投標資格),適應所有的教材,內容豐富並可隨意調取。合理地運用多媒體教學系統,可以很大程度上減輕老師講課的工作量。內容分別是:1、汽車發動機構造與維修;2、汽車底盤構造與維修;3、汽車電器構造與維修;4、電控發動機原理與維修;5、自動變速器原理構造與維修;6、汽車空調構造原理與維修;7、汽車安全舒適系統原理構造與維修;8、汽車保養與維護;9、汽車車身構造與修復;10、汽車檢測與故障診斷技術;11、汽車機械基礎;12、汽車美容與裝飾;13、汽車電學基礎;14、汽車文化;15、汽車專業英語;16、汽車教學資源包。
    三、技術規格
    外形尺寸:1600×900×1700mm(長×寬×高)
    動力電源:三相四線(或三相五線)380V±10% 50Hz
    輸入電源;交流220V±10% 50Hz
    工作電源;直流12V
    三相異步電動機:
    電壓:AC 380V/660V
    電流:8.2A/4.7A
    功率:4KW/5.5kw
    轉速:2880r/min
    功率:5.5KW/7.5KW
    輸入:AC 3PH 380V±15%
    輸出:9A/13A  AC3PH  0~380V  0~400Hz
    工作溫度:-40℃~+50℃
    顏色:7032
    鋼管:40*40*3mm
    移動腳輪:100*50mm
    麵板櫃:1.5mm冷板沖壓成形,背麵設置維修門;
    四、基本配置(每臺)

    序號名 稱規格型號單位數量
    1檢測控製麵板(帶3mm厚有機玻璃保護)裝有各種檢測端子以及彩色原理圖1
    2組合機表 1
    3雙離合器自動變速器控製電腦7檔乾式雙離合變速器,翻新1
    4診斷座OBDⅡ1
    5點火開關 1
    6雙離合器自動變速器總成含各種傳感器1
    7壓力表0-25kg/cm21
    8節氣門總成 1
    9曲軸傳感器及信號盤 1
    10變速器檔位總成 1
    11變速器油散熱裝置 1
    12三相異步電動機 1
    13變頻器 1
    14移動臺架(帶自鎖腳輪裝置)1600×900×1700mm(長×寬×高)1
    15故障模擬與故障排除裝置 1
