本產品采用的項目教學法都是以具體項目的設計和開發為核心展開，與本書配套的PMY單片機開發板充分集成瞭STC單片機的各種優點，將其性能發揮到瞭極至，板中可以完成以下基本實驗：

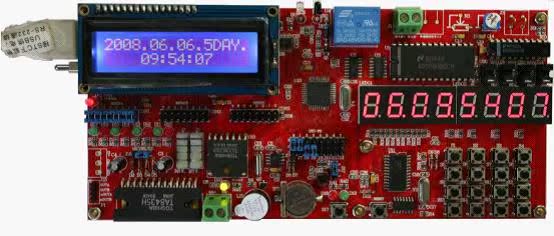

圖4-4：PMY單片機開發板實物圖

1、按鍵和點燈（端口輸入輸出）；

2、流水燈；

3、七段數位管和4×4鍵盤控製；

4、繼電器和直流小電機正反轉控製；

5.、A/D轉換；

6、光電傳感器和蜂鳴器控製；

7、簡易數字信號發生器；

8.、16×2液晶顯示；

9、串行通信；

10、數字鐘；

11.、EEPROM器件AT24C02讀寫；

12、溫度傳感器；

13、步進電機控製；

14、紅外數據傳輸。

以上實驗都以基礎項目的教學形式在本書的後續章節中進行詳細的講解，基於上述基礎項目，開發板還可以完成以下多種模擬擴展實驗：

1、行人路口信號燈控製系統

2、串行通信控製的交通流量數位管顯示系統

3、具有串口校時功能的數字鐘定時繼電器啟動系統

4、具有定時開啟繼電器功能的液晶數字鐘系統

5、具有年月日LED顯示的電機定時啟動控製系統

6、通過鍵盤校時的液晶數字鐘系統

7、數字鐘控製的具有定時開關功能的路燈照明系統

8、串行通信液晶顯示功能的火災報警系統

9、數字鐘控製的具有固定工序電機拖動生產流水線系統

10、閉環溫度控製系統

11、簡易電梯控製系統

11、防盜報警安防系統

···

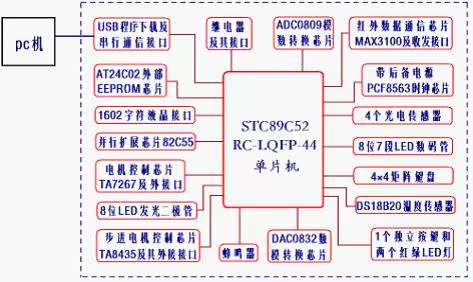

圖4-5：PMY單片機開發板功能圖

在本書的綜合項目提高篇部分，給出瞭在PMY單片機開發板上所做4個綜合性項目，這些項目都是以本書的14個演示項目為基礎，結合項目的具體要求，按照‘需求分析-系統分析-可行性分析-系統概要設計-硬件概要設計-軟件概要設計-程序分析’的基本順序，分別介紹瞭各自的項目和特色，這4個綜合性項目分別為：

1、停車場駐車信息顯示和出入口模擬控製系統；

2、空調模擬控製系統；

3、具有調時功能的城市十字路口信號燈模擬控製系統；

4、具有串口校時和鬧鈴功能的數字鐘系統設計。

讀者在完成書中演示的各個項目後，完全可以按照自己的實際需求，利用PMY單片機開發板完成相應的系統搭建，如遇到相關技術問題，可以通過[email protected]與本人進行探討。

PMY單片機開發板的實物圖如圖4-4所示，系統功能如圖4-5所示，圖4-6和圖4-7分別以PCB板和實物的形式，更加詳細地標識出開發板硬件資源，板中包括的系統資源說明如下：

1、板上MCU為STC89C52RC-LQFP-44單片機，支持USB口（實際為串口）下載程序方式，即不用另外購置單片機燒寫器也能夠隨時燒寫程序到片子裡查看編寫的程序狀況。

2、8位7段LED數位管和4×4矩陣鍵盤（由ZLG7290鍵盤和顯示芯片控製，基本上每個項目都要用到鍵盤和顯示的功能）。

圖4-6：PMY單片機開發板PCB部件示意圖

3、8位LED發光二極管（做流水燈實驗）。

4、USB程序下載及串行通信介面（有3種用途，第一，做為與計算機進行串行通信的介面；其次，可做為STC單片機下載程序的介面；最後，直接插接到電腦USB口即可提供電源，不需另接直流電源）。

5、ADC0809芯片（做模數轉換實驗）。

6、DAC0832芯片（簡易信號發生器實驗）。

7、AT24C02外部EEPROM芯片（I2C總線元件實驗）。

8、1602字符液晶介面（可顯示兩行字符）。

9、另加1個獨立按鍵和兩個LED紅綠LED燈，分別與STC單片機P1口相連，可以通過按鍵控製紅綠燈的亮滅（即對STC單片機P1口進行輸入輸出控製）。

10、電機控製芯片TA7267及外介面，可以對直流小電機進行正反轉和製動控製。

11、繼電器及其介面，用STC單片機I/O口資源控製外部大電壓或大電流電路的關開。

12、外接模擬通道介面，直接與ADC0809的I/O口相聯，可以做閉環控製系統的前饋通道。

13、帶後備電源的實時時鐘介面，PCF8563時鐘芯片單獨計時，可以精確對年、月、星期、日、小時、分鐘和秒進行計時，也可作為秒表和鬧鐘使用。

14、DS18B20溫度傳感器，可以做數字式溫度計或閉環溫度控製系統實驗。

15、包含一個蜂鳴器，可作為報警控製系統的聲源。

16、步進電機控製芯片TA8435及其外接介面，可完成步進電機控製實驗。

17、紅外數據通信芯片MAX3100及收發介面，可實現基於紅外模式的無線數據傳輸實驗。

18、4個光電傳感器，能夠模擬實際應用系統的紅外傳感器功能，可視作工廠流水線檢測或防盜報警系統中的紅外傳感器來使用。

19、並行擴展芯片82C55的PA、PB和PC口全部用排針引出，STC單片機的P1口也用排針全部引出，便於讀者靈活擴展自己的應用系統。

圖4-7：PMY單片機開發板實物部件示意圖

20、板上預留5V/12V外接電源介面和5V/12V電源選擇跳線插腳，便於步進電機實驗的供電電源選擇。

21、采用優質材質的鈕子開關控製整個開發板的供電，從計算機USB介面引出的下載線與板上USB口相連，外接電源指示燈點亮；開啟鈕子開關後，給整個電路板供電，板內電源指示燈才會點亮，對使用者指示明瞭、清晰。

圖4-8：PMY單片機開發板套件附屬器件的實物圖

22、整個電路板厚2mm，預留9個定位孔，可用銅柱固定支撐，其中4個既可以做支撐腳，也可以將1602液晶屏與開發板固定在一起，因此電路板結構堅固、不易損壞。

23、電路板長寬為19.5CM×9CM，包括十多種單片機應用實驗演示功能，具有攜帶方便、功能強大的特點，非常適合高校學生和單片機愛好者作為學習和項目開發的實用工具。

24、板上大部分元件采用貼片封裝，有效的節省瞭系統空間。元器件的選擇大部分采用軟件選通，具有極強的系統綜合性。

25、光盤中含本實驗板所有例程及每個項目的實驗演示視訊，為瞭方便高校教師使用，光盤中還包括瞭STC單片機程序下載軟件STC_ISP_V3.1，C51程序開發軟件Keil uVision2等及開發板的電路原理圖（PDF）、基礎知識篇和基礎項目篇的所有PPT課件及串口調試助手等軟件工具。

在本書的項目實現中，不但要有PMY單片機開發板作為主系統板來使用，還要一些附屬器件才能完成，這些器件主要包括：STC單片機標準下載線、1602字符型液晶屏、直流小電機、步進電機和若乾連接插線，圖4-8給出瞭附屬器件的實物圖。

本書的附錄中給出瞭PMY單片機開發板的系統原理圖和PCB器件佈板圖，建議讀者在進行本書的項目實踐過程中，參照以上給出的各個原理圖對項目進行理解和掌握。

PMY單片機開發板完全可做為各種MCS-51單片機的實驗板，用匯編語言或C語言對其進行編程。當對其進行編程時，直接用產品套件附帶的串口線將開發板與計算機串口相連，按照STC單片機下載操作教程便可下載程序，而且下載速度比起其它下載工具要快的多。
