| 型號 | VTQ15-01 | 規格 | 1250*770*770mm | 品牌 | vility |
| 打孔厚度 | 0.1-1卷材（mm） | 打孔方式 | 自動定位 | 打孔個數 | 4 |
| 包裝方式 | 木箱 | 凈重 | 500kg | 是否進口 | 否 |

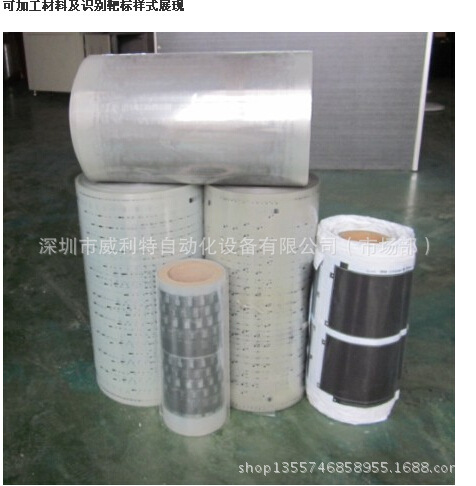

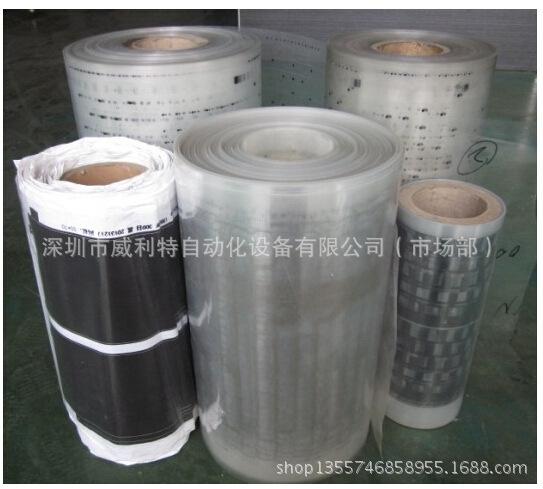

| 適用材質 | FPC，柔性線路，導電膜，銘板標牌等卷狀材質 |
一、設備簡介
威利特VTQ15-02款單邊卷對卷打孔機，是根據市場絲印由傳統的片材印刷-卷對卷印刷工藝技術革新而研發生產的一款高效率，省人工，省成本的新型自動化設備。其可與全自動卷對卷絲印機，全自動裁切機，全自動覆膜機等配套使用，能為原有的產線節省至少2-3個人工。同時，因其可與其他設備配套使用，不僅可以幫助企業實現產線一條線生產，同時也方便企業的產線管理，可1人看管多臺設備。
二、適用行業
專業針對各印刷行業的卷狀材質定位孔沖孔。如：FPC/柔性線路板行業，薄膜開關，銘板標牌，控製麵板，菲林片/黑片/棕片,PET/PVC/PC/PP/PE,卷狀不銹鋼材質，鋁板，不乾膠標簽等卷狀材質。
三、設備特點
1．特有的設備結構，機頭可移動沖孔，即使一個沖頭也可同時控製多個孔位的加工（國內首傢獨創，有專利）
2．操作簡單，CCD自動定位+二次補償，確保產品始終處於加工區域，材料在沖孔過程中不走位，不偏移，有效保證沖孔精度。
3．打孔精度高!采用工控電腦控製，CCD攝影頭定位，進口精密絲桿導軌傳動，配備精密沖孔，進口氣缸控製打孔。確保沖孔誤差:≤±0.015mm。
4．獨創的圖像算法對殘缺靶型具有預測中心，修正偏差功能，印刷殘缺圖形均可識別沖孔。
5．工作機構采用機械與氣動結合，性能穩定，沖孔力大大提高.
6．加工效率快，將要沖孔的產品放到CCD可視范圍內，打孔機將自動撲捉沖孔圖案，並自動移動對位完成沖孔，整個過程隻需0.45秒。直接在觸摸屏上指定要沖的孔型設定工作模式,操作簡單易用；
7．特種合金鋼沖模，經久耐用；高速進口高速鋼沖針，沖口光滑
8．中文操作界麵，電腦帶觸摸屏，可觸摸操作 ，實用簡便。
9．特有的三色燈識別光源，可有效保證難識別的顏色（如白色，銀色等較難識別的顏色）也可輕易識別。
10．能實現全自動單邊或多邊一次性沖孔，打孔機機頭可前後移動，國內首傢獨創產品。
11．組合方式簡便，企業可根據自身需求加裝自動收送料系統和裁切機。
12．搭配靈活，其可與其他全自動設備搭配使用，如全自動卷對卷絲印機，自動收送料機構，自動切片機；同時也可針對片狀材質的定位孔沖孔.
四、主要技術參數
序號 |
|
1 | 產品型號：VTQ15-02（單頭可移動式卷對卷自動打孔機） |
2 | 加工精度：≦0.015mm |
3 | 材料加工寬度：110-400mm（材料寬幅超過400mm需定製） |
4 | 沖孔直徑：1-6mm±0.03mm |
5 | 氣壓要求：1.5-2.0MPA |
6 | 最大沖力：3000N |
7 | 理論加工速度：0.6S/孔（測試孔與孔間距為100mm)， 實際加工速度：視具體材料孔位間距及材質而定 |
8 | 沖頭數量：1個，沖孔機頭可前後移動 |
9 | 左右兩個沖頭最大調整范圍：400mm |
10 | 機頭間距調整方式：軟件設置，可自動調整位置，臺麵具備刻度尺 |
11 | 機臺表麵處理：拋光處理，保證臺麵平整光滑 |
12 | 可沖孔材料物理特點：長度不限 可承載材料重量：小於等於198KG 可加工材料寬度150-450mm（支持定做） |
13 | 可沖孔材料厚度：0.1-0.8mm |
14 | 沖針壽命/報價：100-300萬次，100元/套（未稅，含稅110元/套） |
| 外形尺寸：1200*980*880mm（收送料裝置可自由選配） |
【裁切機的技術參數】
產品型號 Model | 電壓 Voltage | 動力 Power | 凈重 N.W.(KG) | 毛重 GW.(KG) | |||
打孔機配套 (帶光電感應） | 380v | 1HP | 250kg | 275kg | |||
裁切長度 | 裁切寬度 | 裝箱尺寸 | 傳輸帶尺寸 | ||||
0.1-9999.9mm | 1-400mm | 1440*1340*1070mm | 無 | ||||
裁切刀具特性 | |||||||
刀具材質 | 刀具壽命 | 刀具價格(未稅） | 備註 | ||||
SKD11 | 6個月打磨一次 | 3200元/組 | 刀具規格650mm,可循環使用 | ||||
五、打孔機基本配置表
配件名稱 | 配件品牌 | 配件產地 |
控製主機板 | vility | 深圳（廠傢自主研發） |
工控主機 | 研華 |
|
伺服馬達 | 東遠（松下） | 臺灣/日本 |
導軌 | HIWIN/THK | 日本 |
聯軸器 | 精工 | 日本 |
驅動器 | 雷賽 | 深圳 |
CCD攝影頭 | 天敏 | 臺灣 |
鏡頭 | computer | 日本 |
氣缸 | SHAKO/SMC | 臺灣/日本 |
電磁閥 | SGAKO/SMC | 臺灣/日本 |
模具 | 淬火Skd11 | 日本 |
六、設備優勢
1.隨著各城市薪資提升，企業成本越來越高，人員招聘也越來越難。實現企業自動化可有效減少人員難招而導致產線停工的損失。
2.傳統絲印行業經歷瞭由傳手工-半自動機械化-全自動機械化的轉變，隨著中國經濟形勢的轉變，實現企業自動化已經是無法阻擋的趨勢。
3.該設備是全自動化，無需人工操作，隻需定期收一下材料即可，同時，該設備可與全自動絲印機，裁切設備組合，傳統半自動絲印時，絲印工位，打孔工位和裁切工位各需一個人工，現在配套後僅需一個人工即可，每條產線可為企業節省2-3個人工，即每年可以節省5-10萬的人工成本。如果您的產線更多，則節省的成本也更多。
4.效率高，一臺全自動打孔機的生產效率相當於3-4臺半自動打孔機的生產效率，花費的人力卻隻有半自動的1/3或1/4。同時，自動線生產過程中，工人工作量減輕，工人也樂意加班，管理起來比較容易。
5.機械設備可作為企業的固定資產核算，能為企業融資或向銀行申請資金貸款提供便利條件。
七、設備保修
1.整機保修1年，保修期內機器維修不收取任何費用。(耗損件及人為損壞除外）
2.終生免費提供軟件系統的升級，您無需擔心期間會產生任何費用。
3.我們有強大的售後系統，威利特在珠三角、京津唐、江浙、重慶、成都、江西等7大地區均有辦事處，您不必為因路途遙遠機器故障維修難而犯愁瞭。您購買瞭我們的設備，隻要有問題，隨時撥打下方我司各辦事處電話即會有工作人員及時為您解決難題！

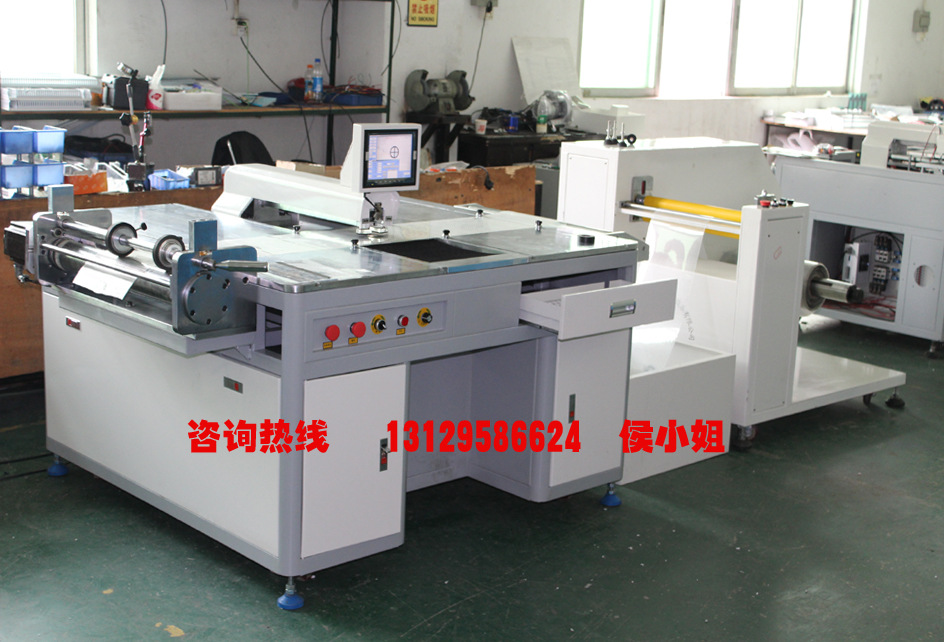

八、設備實拍
十、公司實景
十一、企業各項證書和專利
十二、公司簡介
深圳市威利特自動化設備有限公司是專業研發，生產和銷售線路板自動化設備的高科技企業。公司座落信息最前線城市深 圳。公司技術力量雄厚，有機械博士一位，教授一位，碩士兩位，單片機專傢二位。VILITY由victory&ability，victory&quality兩組詞構成 ，包含我們的企業精神以實力取勝，以質量取勝。與人為本，科技進步是公司發展的方針。 為瞭發揚光大我國的科技事業，我公司借助高科技的力量 ，集國內外同類產品之大成和集中我公司全體員工的智慧，研發生產出各種型號的全自動半自動的線路板產品“線路板（軟板）自動定位快速沖孔機”。本產 品質量可靠，技術先進，科技含量高，在市場上深受用戶青睞和喜愛，並一致得到用戶的好評。用戶的反映就是對我公司的鞭策，堅持“質量第一”“用戶第一”“優 質服務”“至誠至信”，一切為客戶，一切為人民，開拓技術含量高，適應用戶需要的新產品，回報社會。公司熱誠歡迎廣大客戶來洽談業務。
沖孔機按照自動化程度可分為手動沖孔機、自動定位/對位沖孔機、帶機械手全自動沖孔機、卷對卷全自動沖孔機等。按照加工對象的不同可分為軟板沖孔機和薄膜開關沖孔機，作為專業的沖孔機生產廠傢，本公司所生產的 沖孔機主要是為柔行電路板、線路板、印刷板、菲林板和薄膜開關等沖定位孔。
