一、項目概述
水庫作為水域麵積的重要組成部分,水庫的安全尤為重要,水庫工程對下遊城鄉防洪和灌溉意義重大。隨著經濟快速發展和城鎮化進程的加速,城區蓄水麵積減少、引排水不通暢,以致自然防禦強降水能力逐漸減弱。因此,肩負水利建設和防汛抗洪任務的水利部門責任重大。
小型水庫數量眾多、分散、管理難度大的特點給水利部門的管理工作帶來瞭諸多不便,管理任務十分繁重。急需建立一套先進的針對小型水庫安全運行、規范管理的科學管理系統,“建管並重”努力實現水庫管理現代化。
二、現狀描述
小型水庫位置比較分散,巡查管理難度頗大,水庫的日常安全巡查任務十分繁重。傳統的人工巡視檢查存在以下諸多問題,直接影響巡查效果。
1)與人的能力、態度密切相關,不專業、疏忽大意、懶散等直接影響巡查效果。
2)水庫分散、偏遠,也影響瞭信息的及時匯報和下達。
3)巡查不到位
4)巡查不仔細
5)不知道查什麼
6)不知道怎麼查
7)記錄隨意,不完整,不直觀
8)巡查結果記錄存放在基層,中高層管理人員心中無數,信息掌握不及時,不能及時監管
9)緊急情況隻能打電話報警。報警信息不完整、不直觀,不知道應急處理措施
10)紙質檢查記錄不好共享、保存、查詢、分析
三、設計思路
小型水庫大壩智能巡查管理平臺采用“一個門戶、二級平臺、一張地圖、一個中心、一套保障機製”的建設思路:通過“一個登錄門戶,分級權限管理”,實現市、區水利系統各業務部門的統一登錄;通過市、區二級平臺的“小型水庫大壩智能巡查管理平臺”,整合原有的各級水庫巡查業務系統;通過統一的地理信息系統,實現所有業務功能在空間地理信息上的整合;通過統一的綜合數據庫建設,整合所有業務數據,實現各業務數據的存儲、共享、服務和管理;通過建設完善的水庫巡查信息化保障機製,保證所有信息系統良好的運行、管理和維護。

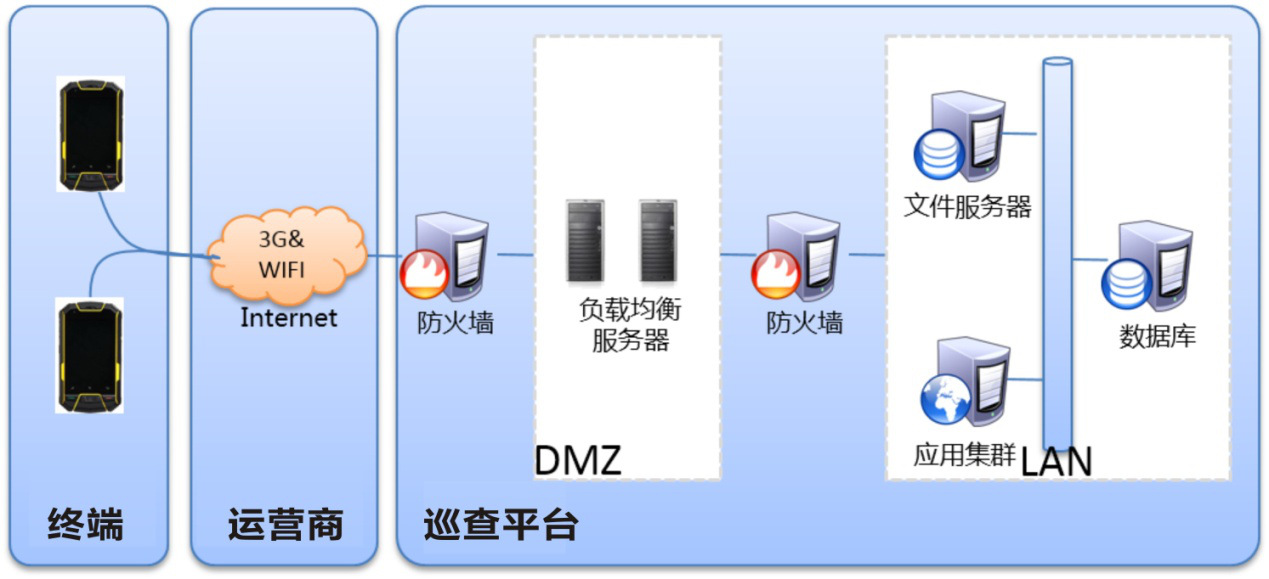

系統總體架構如圖:
系統組網圖
四、系統功能演示

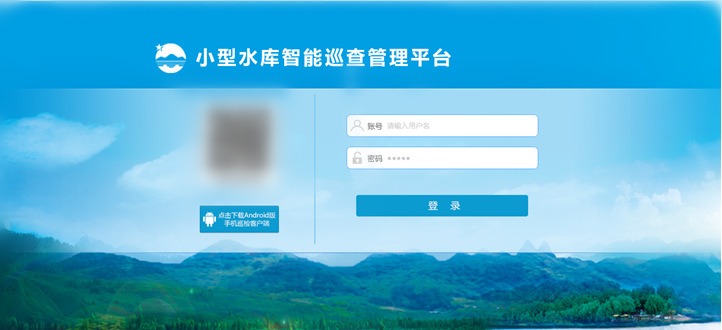

系統登錄界麵

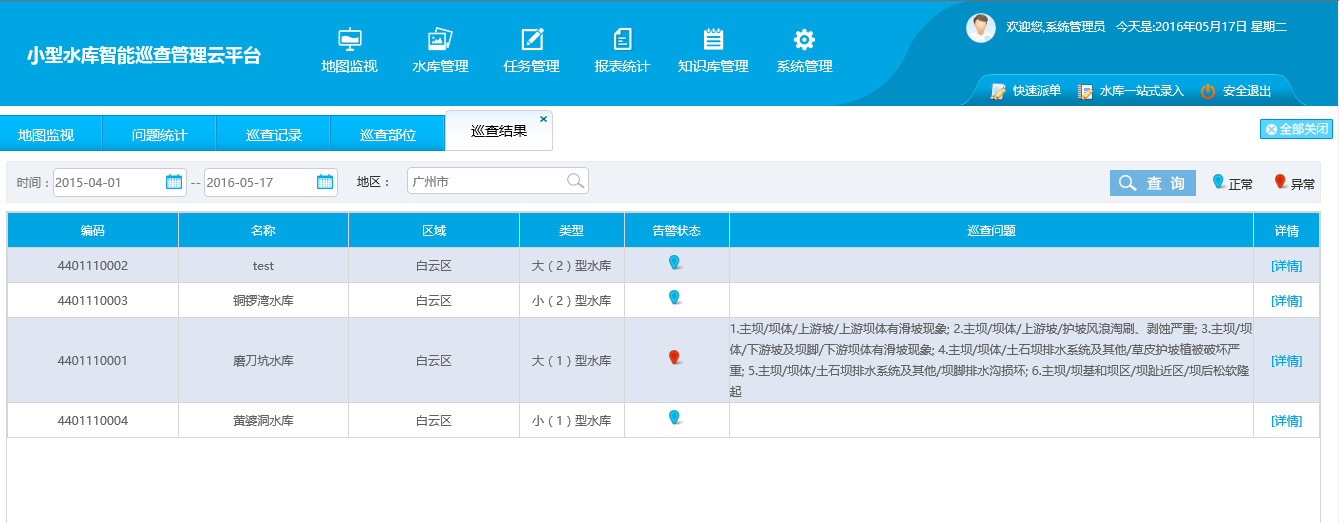

1)地圖監視:

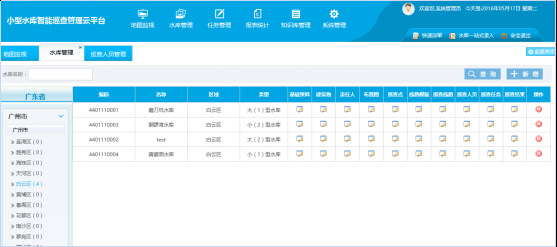

2)水庫管理

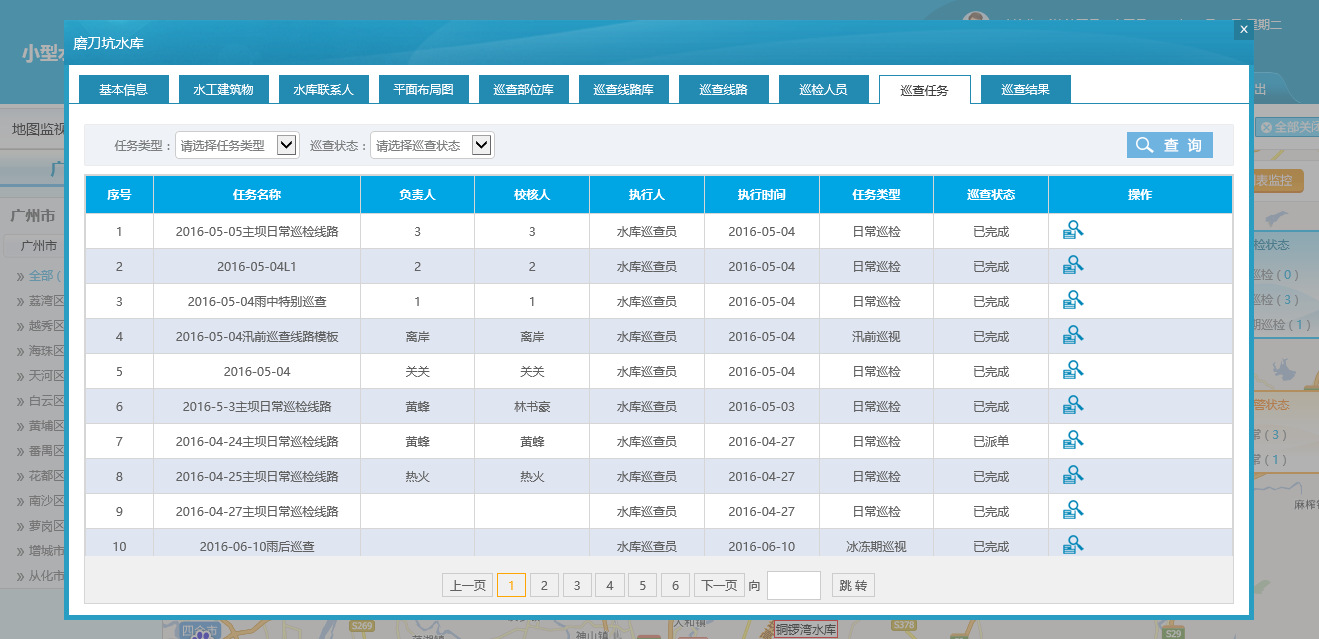

3)任務管理
4)報表統計

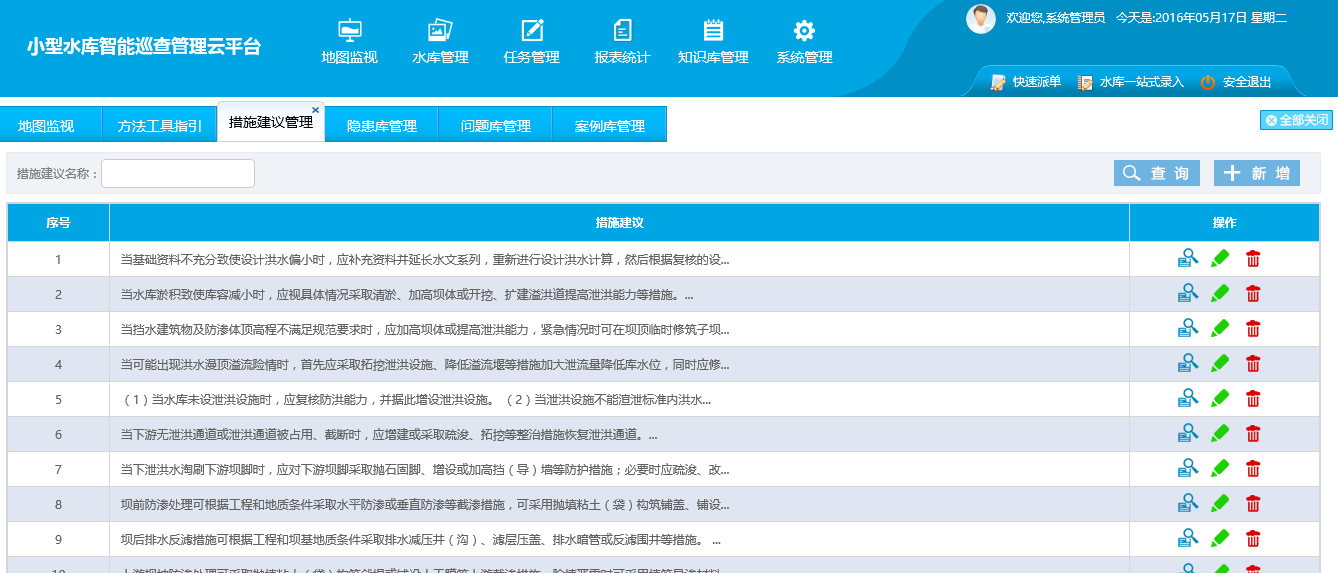

5)知識庫管理

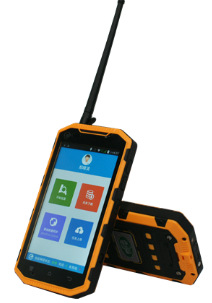

五、智能巡查終端功能及技術指標
5.1 終端功能要求:
智能巡查終端功能分為:基礎數據庫同步、任務下載、開始巡查、任務上傳四大模塊。具體功能如下:
1)可通過GPS定位、GIS地圖識別巡查人員和水庫的位置、線路,防止巡查員不到現場假巡查情況的發生。
2)可按下載的巡查任務逐項巡查,避免漏查,同時自動巡查簽到。提供水庫規范的巡查表(包括巡查部位、巡查頻次等),不會漏查內容,每個巡查點狀態分為未完成(紅點)和已完成(綠點)。
3)提供規范的巡查路線指引,提供巡查人員最為專業和便捷的現場指導、建議、方法、措施等工具。
4)根據水庫巡查的技術規范要求,每一個巡查建築物的檢查項結果分為正常、各部位問題、其它險情三種。並可以文字描述、拍照等說明方式上報,同時提供現場指引及采取措施的指導。
5)在發現險情時,可拍現場圖片上傳並將報警信息直接上報到智能巡查平臺,並自動通知相關人員。
6)隱患整改過程和整改完成後,可進行隱患復查並上報。
5.2 性能指標:
軍工級精密三防設備,具備極高的耐用性和可靠性;良好的人機界麵,便於巡查人員掌握和操作;具備相應的防雨水、防塵、抗摔和抗震能力。
CPU:1.2GHz 系統內存:4GB
顯示屏尺寸:4.5英寸
顯示屏分辨率:960×540 像素
攝影頭像素:800萬
通信介面: WiFi、藍牙、GPRS、3G、4G 、USB連接
電源:高性能可充電鋰聚合物電池,容量4700mAh
外殼防護:IP67(防水、防塵、防摔)
尺寸:150.6×76.8×26.6mm
使用環境溫度:-40℃~+70 ℃
濕度:≤95%

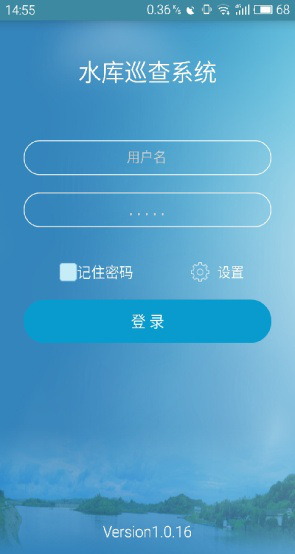

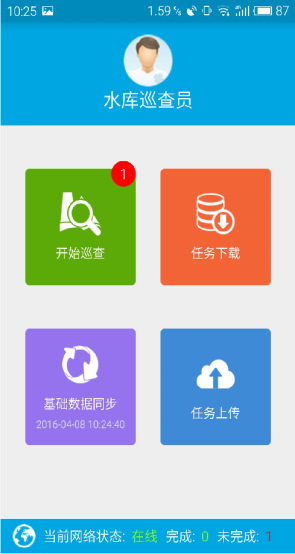

5.3 終端應用界麵:
