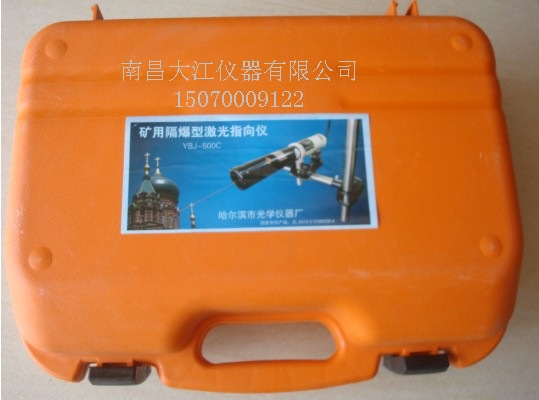

YBJ-500A型激光指向機技術參數：

輸入電壓 AC 127V / 220V激光功率 ≥5mw有效射程 600m光斑直徑 ≤ 40mm ( 600m 處 )防爆方式 隔爆型機器重量 5kg

一．用途:本機器用於礦山巷道掘進時的指向定位；掘進機推進方向的製導控製；綜采工作麵的定位，此外還廣泛地應用在公路、鐵路、隧道、涵洞、橋梁、高層建築、管道安裝的定位、準直。本產品的隔爆外殼一體化設計，可以在有爆炸性氣體的環境中放心使用。本產品采用半導體激光器作為光源，具有光束質量好，體積輕巧，工作穩定，安裝、調整方便的特點。

二．技術指標:安裝方式 固定式 輸入電壓 AC 127V / 220V激光功率 ≥5mw有效射程 600m光斑直徑 ≤ 40mm ( 600m 處 )防爆方式 隔爆型機器重量 3.5kg

三．使用安裝與調整1．將機器的後罩和壓緊螺母拆下，將電源線接在接線端子上，接好地線，然後將機器重新裝好，擰緊螺釘。將固定板采用適當的方法安裝在構架上，找到大約要指向的位置，將固定板安裝好。2．接通電源，點亮激光器。3．用螺絲刀松開鎖緊釘，調整調焦筒，將光斑大小調整到最佳狀態，擰緊鎖緊釘。4．根據經緯機所測定的方向，調整機器上的水平、垂直調整旋鈕，將光斑準確指向目標點。

四．註意事項：1.正在使用的機器出現故障，需停電維修。2.機器使用時，GND應牢固可靠接地。3.接通電源時，請註意電源電壓，應與機器銘牌上所標註的電壓值相一致。220V電源接線端子不能接在127V電源接線端子上，若接在127V電源接線端子上，機器將不能正常工作；127V電源接線端子不能接在220V電源接線端子上，若接在220V電源接線端子上，將燒毀機器。
