安捷倫8960
E5515C Agilent 特性
支持W-CDMA、HSPA、cdma2000、1xEV-DO、IS-95、GSM、GPRS、EGPRS、TIA/EIA-136和AMPS手機測試
軟件可升級

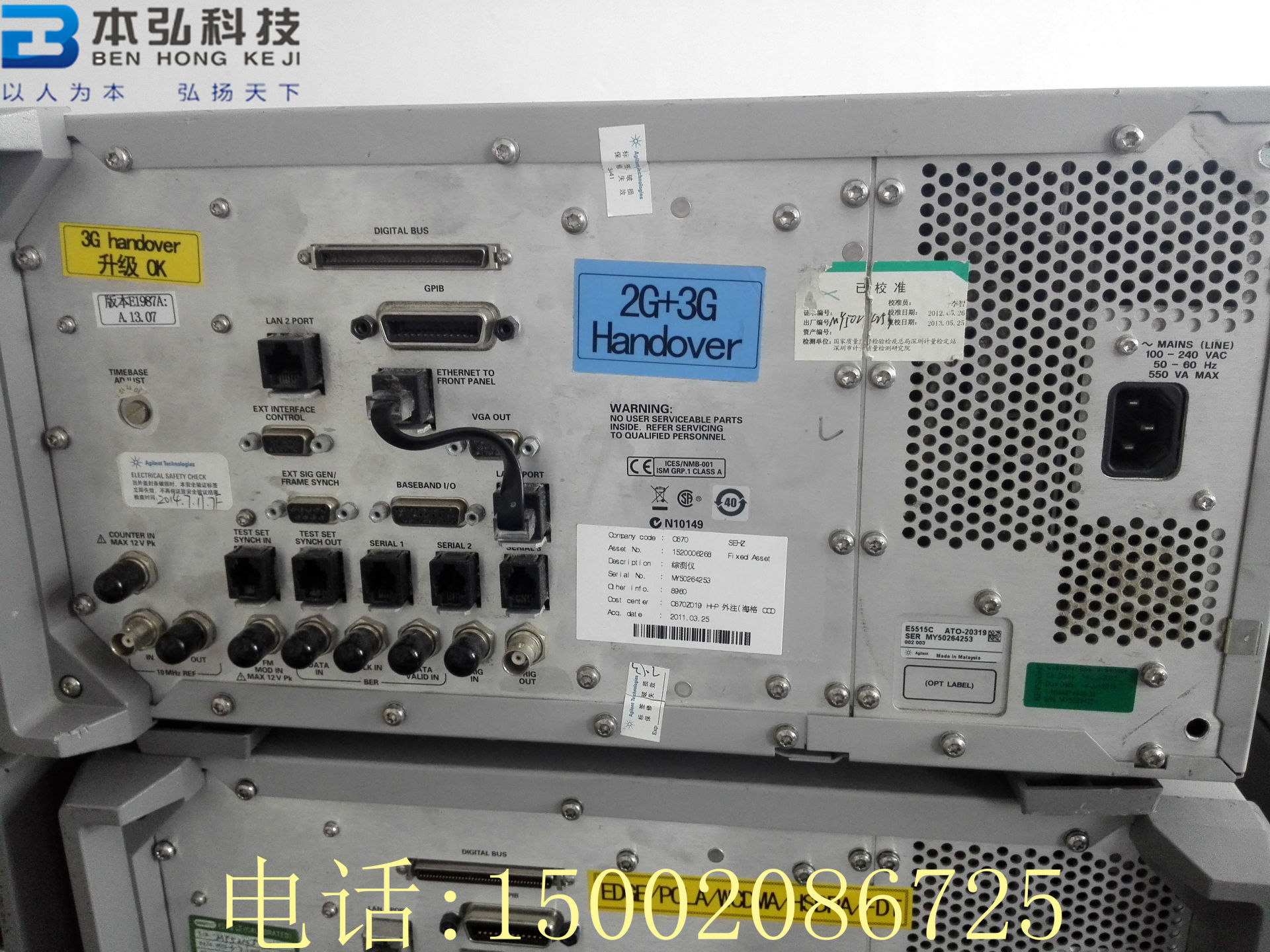

GPIB和LAN介面
通過GPIB介面進行遠程控製
技術指標
頻率范圍:292至2700 MHz
-127至-10 dBm輸出
VSWR:400至1000 MHz時<1.14:1
< +/-1.1dB電平精度
描述

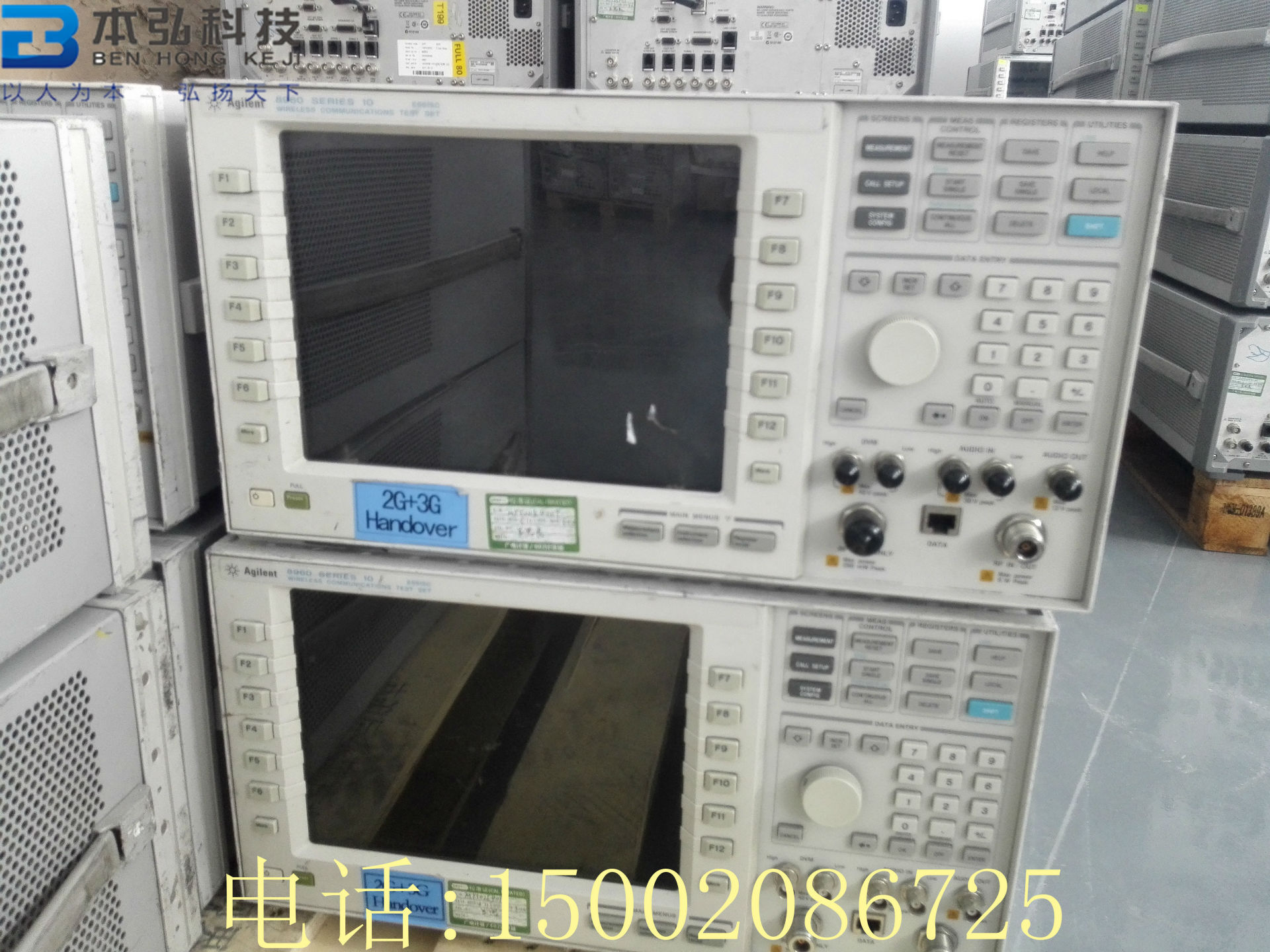

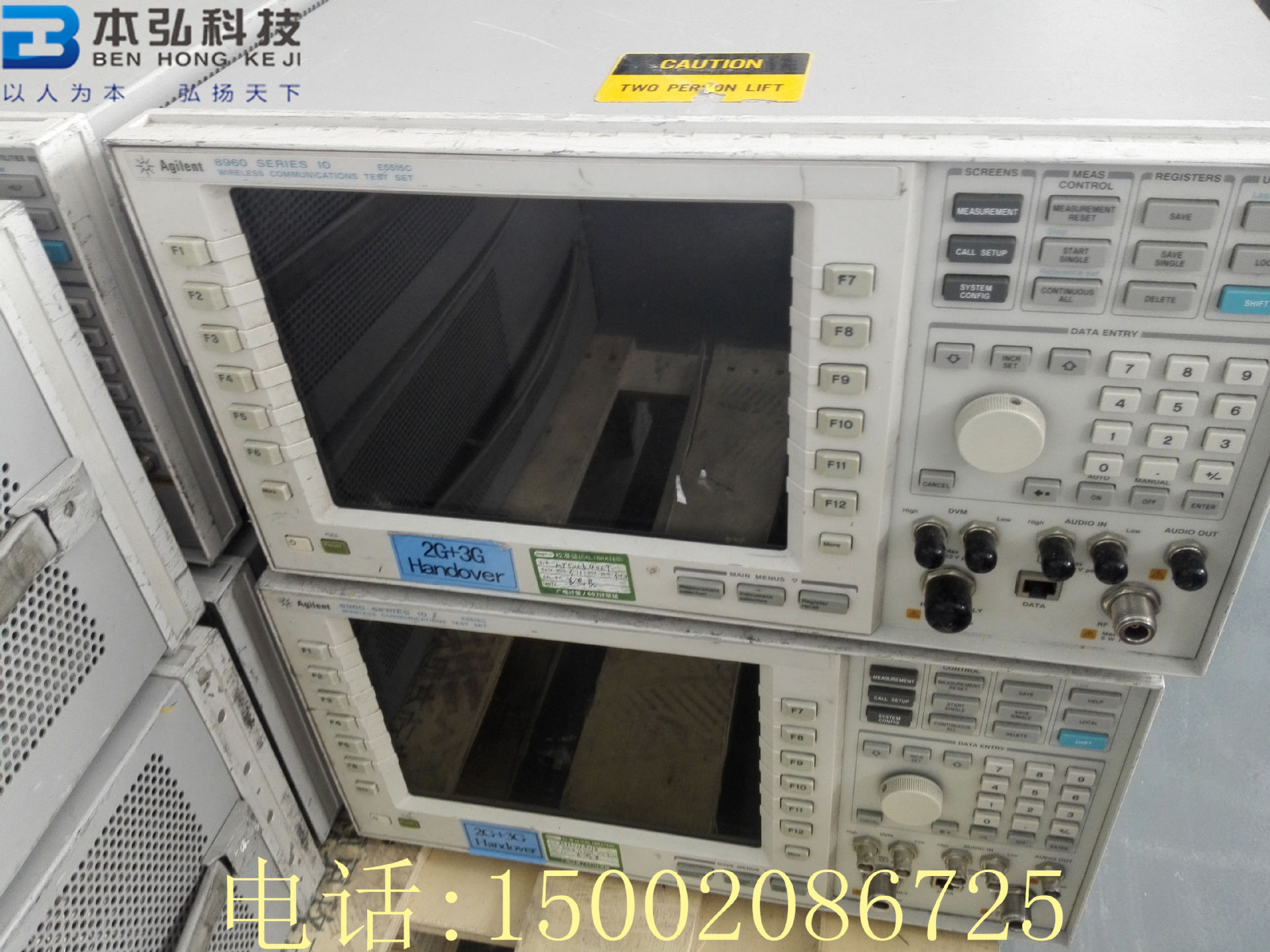

8960 系列 10 無線通訊測試機的 Agilent E5515C 硬件平臺可迅速增強移動設備製造商和無線設備開發商的競爭力。
業經驗證的 8960 測試應用軟件建立在結構靈活的 E5515C 體系結構基礎之上,專為大規模自動化手機製造測試而設計,易於編程,並具有出色的速度、精確性和可重復性。它可為移動設備製造商降低測試成本並帶來更高的產量,以幫助製造商滿足客戶現在和未來對手機的需求。 參見用於無線製造的 8960 系列 10
8960 實驗室應用軟件不僅可用於廣泛的射頻參數測試,還可支持無線設備開發商進行靈活的網路仿真以對無線設計進行驗證和故障診斷,並支持當今的端到端數據服務和數據分析工具。 參見適用於無線設備設計和開發的 8960 系列 10
E5515C規格:
高:222 mm 寬:426mm 深:625 mm 重量: 30 kg(根據硬件選件配置不同而有所不同)
如果一個測試裝置既準確又可重復,則快速就變得唯一重要瞭。以準確和可重復為基礎的8960使生產商放心他們的手機質量,並用於改進手機生產和增加手機產量。經歷瞭詳盡的環境鑒定和產品性能檢定,8960贏得瞭它的準確性和可重復性。
多種格式
8960可以配置用於GSM、GPRS、TIA/EIA-136、AMPS和IS-2000移動電話。生產商可以用一臺單獨的設備測試多種製式的手機,滿足變化的需要,即從一種產品變到另一種,或是在同一條生產線上生產不同製式的手機。對於生產商來說,這意味著快速響應市場變化,減少因轉產而停工的時間,並提高測試裝置的利用率。
自動測試
被設計為自動測試,8960遙控的用戶界麵提供瞭專用於移動電話格式的高級測試命令。內建復雜測量處理過程、錯誤處理和統計功能,並有單鍵運行的功能。對於生產商來說,高級測試命令簡化瞭測試代碼開發和維護。新產品更快地得到大量生產並減少測試花費。
靈活的體系結構
格式靈活的體系結構被設計用於逐步成長的3G移動電話技術。8960是一臺靈活的測試裝置,它是安捷倫設計用來滿足現在和未來移動生產商的需要,隨著移動電話技術的不斷發展,8960將繼續發展。通過增加新的製式和改進測試裝置的硬件來提供所需的功能。安捷倫科技打算提供靈活的升級途徑,允許以前型號的設備測試現用的新型手機。
測試裝置配置
Agilent 8960的構成包括移動電話特殊測試應用軟件和普通測試裝置硬件。安捷倫科技將繼續增加新型移動電話格式並提高現存測試應用軟件。
主要信息
8960系列10無線通信測試裝置配置指南,p/n 5968-7880E
8960系列10多製式測試裝置照片卡,p/n 5980-0286E
功能和技術指標
8960系列10移動電話製式的具體細節列在後幾頁。定貨信息列在8960最後幾頁的技術信息後。
8960系列10G SM移動測試裝置(帶E1960A的E5515B)
發射機測試
•頻率誤差 •輸出功率
•相位誤差(峰值和均值) •功率時間特性(脈沖掩碼比較)
•脈沖定時 •切換引起的輸出RF頻譜
•調製引起的輸出RF頻譜
接收機測量
•逐位脈沖誤比特率(快速BER)
•常規誤比特率(BER)
音頻功能
•返回到移動臺的語音回聲 •在下行鏈路TCH上編碼音頻發生器
•音頻發生器 •音頻電平測量
•上行鏈路語音電平測量
GSM功能
•移動臺功率輸出電平控製:適應GSM功率控製電平
•業務信道:TCH/FS-全速話音
•廣播信道配置:BCCH+CCCH+SDCCH/4
•信令協議設置:FACCH
•音頻話音回聲:1秒固定時延
•測量協調:脈沖類型靈活控製,ARFCN,和時隙
