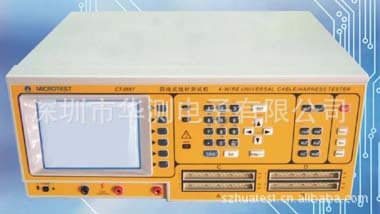

CT-8687B精密四線式線材測試機
產品型號：CT-8687B
一、產品特點：
1. 系統提供中英文操作界麵
2. 開機自我診斷，自我校正
3. 系統開機自動掃描自動找點
4. 系統提供先進的瞬間斷短路、導通測試
5. 可作線材耐壓、絕緣測試
6. 可作線材單邊測試，點測
7. 系統采用先進的內四線式量測法
8. 最高AC 1000V、DC 1500V測試電壓
9. 最高可測128測試點
10. 提供320240解析度圖形液晶顯示
11. 線性與安規測試一應俱全
12. 完全可程式化連續測試
13. 提供多種界麵，可作各種不同之應用
14. 系統提供統計與連線列印功能

二、CT-8687B測試范圍與功能

專案	符號	量測范圍
電阻	R	0.01W~20.0MW
電容	C	10pF~500uF
電容極性測試	P
二極體測試	D	0.0V ~ 7.5V
導通	COND	0.01W ~ 50.0W
AC高壓（漏電流）	IL	0.01mA ~ 5.0 mA
DC絕緣電阻	IR	0.1MW ~ 1000MW
DC高壓（漏電流）	uA	1uA ~ 1000uA
斷/短路	O/S	2KW ~ 100KW
瞬間短斷路測試		2KW ~ 100KW
瞬間導通測試		0.01W ~ 50.0W
單點測試
單邊測試
斷短路端點判斷

三、CT-8687B技術規格

進階功能	精密4線量測 可程式化連續測試 自動找點， 自我診斷， 自我校正歸零.
測試掃瞄模式	自動/手動掃瞄可切換
量測訊號源 額定輸出 DC高壓/絕緣	5Vdc 5Vdc，12Vdc，50~1500Vdc，50~1000Vac(/A） 50Vdc解析度
顯示/聲響裝置	320240解析度圖形液晶顯示 Pass/Fail LED紅綠指示燈/畫面顯示/聲響
量測接點	64獨立量測接點 128獨立量測接點(Optional) 高壓校正正負端輸出 自動找點端子
控製麵板	系統/快速/編輯/功能 按鍵群組
介麵	RS-232通訊連接埠 印表機埠 遠端控製埠
記憶裝置	56組設定檔案 最多可達120組設定檔案(Optional)
電源供應	220 Vac電壓輸入±10% 50Hz
配件	遠端控製線(Optional)（選購） RS232控製線(Optional)（選購） 電源線，自動找點探針，治具排線，檢驗報告 使用手冊，服務保證卡，治具轉結板
溫濕度	攝氏150C ~ 350C 相對濕度RH≦75%
尺寸 (寬x高x深)	425x190350mm
重量	約15Kgs (不含配件)
線材規格要求	最高1mF
訂購資訊
CT-8687B	全功能線材專業測試機(50~1500Vdc)
/A	5Vdc，12Vdc，50~1500Vdc，100~1000Vac
/C2	128測試點
/C3	256測試點
CT-8687BF	DC 1000V，5Vdc，12Vdc
CT-8687BN	DC 700V，5Vdc，12Vdc
