一. 概述
SZC-04系列智能轉速表是采用智能化設計的數顯機表，具有精度高、性能穩定、抗乾擾強、可靠性高、操作簡單等特點，用戶可現場對齒數、傳動系數、報警值等參數進行組態。SZC-04系列轉速表包括SZC-04/ SZC-04B/ SZC-04BG/ SZC-04F/ SZC-04FG共五種型號，適用於汽輪機、水泵、風機的轉速測量，其中SZC-04F/ SZC-04FG可監測反轉速（需接入二路傳感器信號）。
機表出廠時已按訂貨要求進行組態，可直接使用。若需修改機表參數應由專業人員按本說明書進行組態。
二. 主要功能
- 可測量顯示轉速或週波；（SZC-04型轉速表無此功能）
- 測量峰值（最大值）記憶功能；
- 可選擇測頻和測周兩種工作方式；（SZC-04型轉速表無此功能）
- 齒數、傳動系數在1~200之內任意設置；
- 提供報警開關量輸出，報警值可組態，報警輸出可鎖定（SZC-04/ SZC-04B/ SZC-04BG轉速表提供三路報警開關量輸出，SZC-04F/ SZC-04FG轉速表提供四路報警開關量輸出）；
- 有與量程對應的4 ~20mA 模擬量輸出；
- 停電時能保持設置參數及其它記憶值。
- 可檢測發信盤的正轉或反轉（僅SZC-04F/ SZC-04FG提供反轉監測）；
- SZC-04F/ SZC-04FG型機表提供12VDC電源供傳感器使用；
- 測量范圍：1~15000轉/分；
- 測量精度：1轉±1個字；
- 輸入信號：50mV~30V脈沖或正弦信號（SZC-04/ SZC-04B/ SZC-04BG）；
三. 主要技術參數
高電平5V~30V，低電平≤0.7V脈沖信號（SZC-04F/ SZC-04FG）；
- 顯示方式：5位LED數字顯示；
- 齒數設置：1~200之內任意設定；
- 傳動系數：1~200之內任意設定；
- 報警輸出：繼電器開關量輸出，接點容量AC250V /2A DC28V /2A；
- 電流輸出：DC4~20mA 精度±1.0%（25℃時）；最大負載500Ω；
- 供電電源（具體電源參見機表）：
（198~242）VAC，50Hz±5%(線性電源)；
（20~26）VDC；
（85~265）VAC（開關電源）；
註：掛壁表電源分線性電源和開關電源二種。
- 外形尺寸（單位：mm）
SZC-04 | 寬160×高80×深85 | 開孔尺寸：寬152×高76 |
SZC-04B/SZC-04F | 寬160×高80×深225 | 開孔尺寸：寬152×高76 |
SZC-04BG/SZC-04FG | 寬190×高290×厚92 | 安裝尺寸：底170×高272 |
- 貯存使用環境
溫度（0~50）℃；
儲存溫度 （-10~60）℃；
相對濕度 20~90%（非冷凝）；
周圍無腐蝕性、無強磁場等場合。
安裝與現場接線
1. 安裝尺寸（單位：mm）
|
| ||||||||||||
|
|

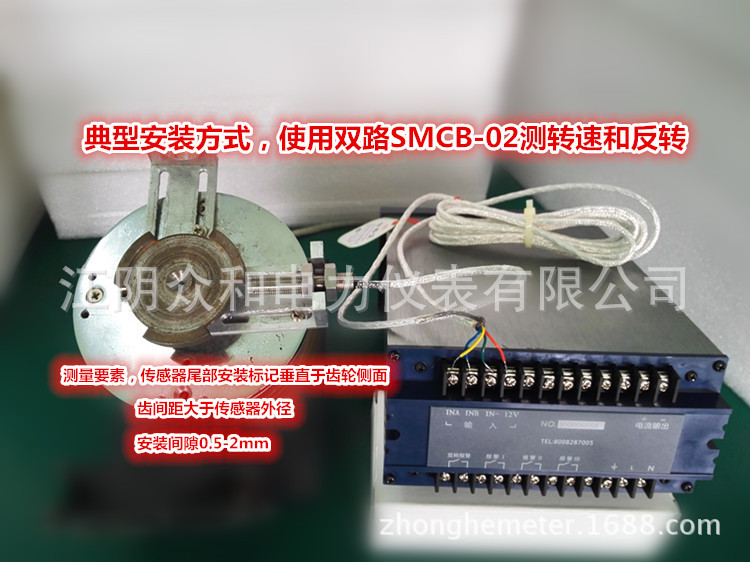

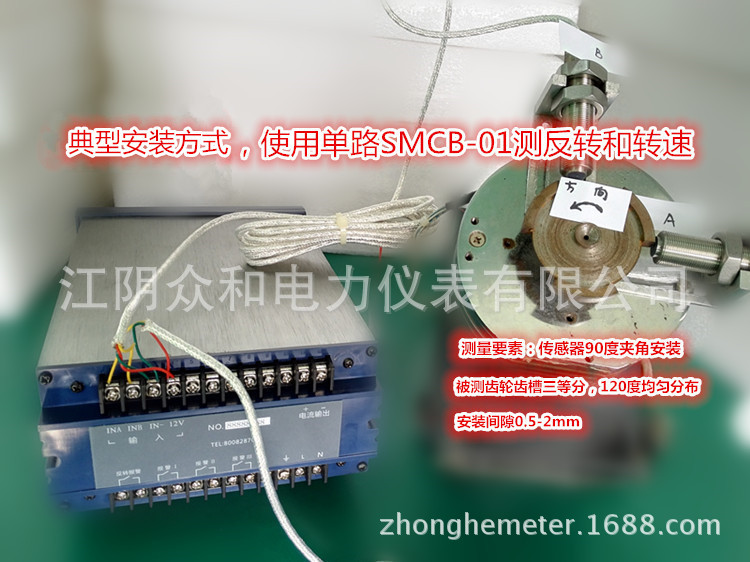

2. 現場接線圖
註意：本接線僅供參考，實際接線以機表所貼接線圖為準。
SZC-04F/SZC-04FG型機表報警處理
. 被測對象出現反轉時，機表麵板上的反轉指示燈亮，同時反轉報警繼電器動作，常開觸點合，常閉觸點斷開，可以量到圖三反轉報警繼電器的接線端子短路；當被測對象故障排除再次正轉時，機表會自行撤消報警。
. 被測對象轉速高於超速報警Ⅰ值時，機表麵板上的報警Ⅰ指示燈亮，同時報警Ⅰ繼電器動作，常開觸點閉合，常閉觸點斷開，可以量到圖三報警Ⅰ繼電器的接線端子短路；當轉速再次低於報警Ⅰ值後，按麵板上復位鍵即可恢復正常；
. 被測對象轉速高於超速報警Ⅱ值時，機表麵板上的報警Ⅰ和報警Ⅱ指示燈亮，同時報警Ⅰ繼電器和報警Ⅱ繼電器動作，常開觸點閉合，常閉觸點斷開，可以量到圖三報警Ⅰ繼電器和報警Ⅱ繼電器的接線端子短路，當轉速再次低於報警Ⅱ值高於報警Ⅰ值後，同5.2；
. 被測對象轉速高於超速報警Ⅲ值時，機表麵板上的報警Ⅰ、報警Ⅱ和報警Ⅲ指示燈亮，同時報警Ⅰ、報警Ⅱ和報警Ⅲ繼電器動作，常開觸點閉合，常閉觸點斷開，可以量到圖三報警Ⅰ、報警Ⅱ和報警Ⅲ繼電器的接線端子短路，當轉速再次低於報警Ⅲ值高於報警Ⅱ值後，同5.3。
裝箱清單
轉 速 表： | 1臺 |
使用說明書： | 1份 |
合 格 證： | 1份 |
安裝固定件： | 1付 |
測速傳感器： | 1支或2支（需單獨訂購） |
質量保證
機表出廠之日起一年內因廠方製造質量問題而引起不正常使用，請郵寄至本公司，本公司給予免費修理，如果用戶自行拆裝或保管使用不當而造成損壞，則酌情收費修理。
服務電話：0510-86296963-8008。
