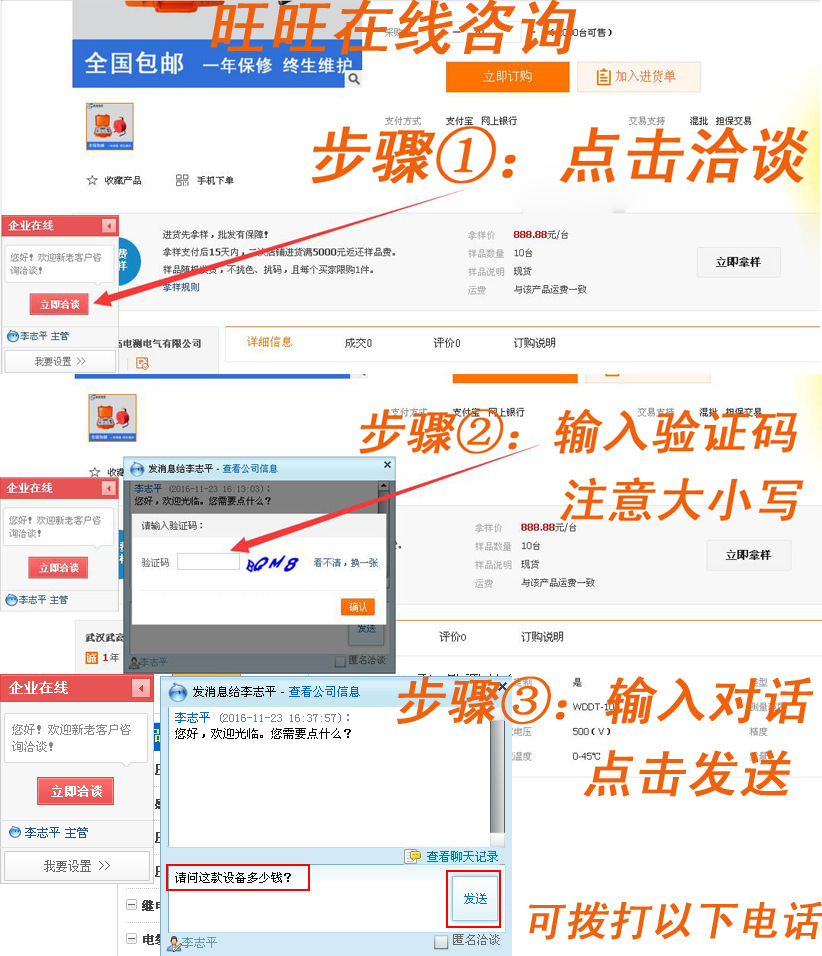

價格展示需要僅供參考,詳情可旺旺咨詢或可撥打聯系電話
公 司:027 83777007
李經理:17092776885
WD-A10電纜故障測試機是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試機的局限性,用工控嵌入式計算機平臺系統、網路服務業務、USB通信技術系統化,極大提高瞭機器的使用功能和利用價值以及便捷的現場環境操作。電力電纜故障測試機整套系統滿足中華人民共和國電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試機器通用技術條件,該系統測試由系統主機和故障定位機以及電纜路徑機三部分組成,用於電力電纜各類故障的測試,電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理,以及鐵路、機場信號控製電纜、和路燈電纜故障的精確測試。
1、國內采用工控嵌入式計算機平臺系統,工業級使用環境,實現極強穩定性。鋰電供電、方便現場測試。
2、國內采用12.1英寸大屏幕系統,全電腦XP操作平臺集成化軟件,徹底告別電纜機單片機時代。
3、采用USB通信介面,采集信號穩定,主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率,能滿足不同長度電纜的測試要求,減少瞭粗測誤差。
4、軟件實現故障自動搜索,距離自動顯示,雙遊標移動可精確到0.15米,波形可任意壓縮、擴展,同屏隨機顯示兩個更接近標準的波形供你準確比較分析,提高測試精度,減少誤差。
5、支持最新開通的3G通信終端或無線上網卡,專用3G軟件可實現專傢遠程現場實時測試技術服務,專傢遠程操控用戶主機,給用戶現場測試提供及時、準確波形分析和交流指導,使您無憂工作。
6、 8G電子盤內存多類現場波形和現場實物接線圖,輕輕一點即可使用,電纜資料管理軟件可做完善的電纜檔案管理,為電纜的維護工作和精確定位提供參考和幫助。
7、關鍵的精確定點機部分,直接數字顯示測試者離故障點距離,是國內同類定點技術的又一次創新,為快速準確查找電纜故障,減少停電損失提供瞭有力保障。
8、新研製智能組合式采樣器,取代瞭煩瑣的現場接線,具有波形直觀,容易分析,與高壓完全隔離,對主機、操作人員絕對安全的特點。
1、可測試各種不同電壓等級、不同截麵、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控製電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速
電纜故障測試機參數
名稱及型號 | 單位 | 數量 | 備註 |
WD-A10電纜測試機主機 | 臺 | 1 | 12.1英寸液晶屏 |
WD-C10路徑信號產生器 | 臺 | 1 | |
WD-C10聲磁數顯同步定點機 | 臺 | 1 | |
高壓試驗操作箱 | 臺 | 1 | 5KVA/50KV |
交直流高壓試驗變壓器 | 臺 | 1 | 5KVA/50KV |
脈沖電容器 | 臺 | 1 | 2μF/35KV |
聲測探頭 | 隻 | 1 | 含Q9頭連接線1根 |
同步接收天線 | 根 | 1 | |
耳機 | 副 | 1 | |
主機充電器 | 隻 | 1 | |
定點機充電器 | 隻 | 1 | |
高壓放電球部件 | 個 | 1 | |
電流取樣器 | 隻 | 1 | |
高壓連接線 | 套 | 1 | |
放電棒 | 根 | 1 | |
測試夾子線 | 根 | 1 | 含路徑機測試線 |
電源線 | 根 | 1 | |
資料 | 套 | 1 | (說明書,合格證,保修卡) |
WD-2131型直流高壓發生裝置
是電纜故障檢測系統的組成部分,用於當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。
輸入電源 | AC 220V,50Hz |
輸出電壓 | DC 0~15kV(可擴展35KV或分體交流50KV直流70KV) |
額定功率 | 2kVA |
環境溫度 | 0~40oC |
環境濕度 | <75%RH |
海拔高度 | <1000m |
絕緣等級 | A級 |
尺寸 | 430×540×410 mm |
