ZN-2型智能振動監控機

使用說明書

概述

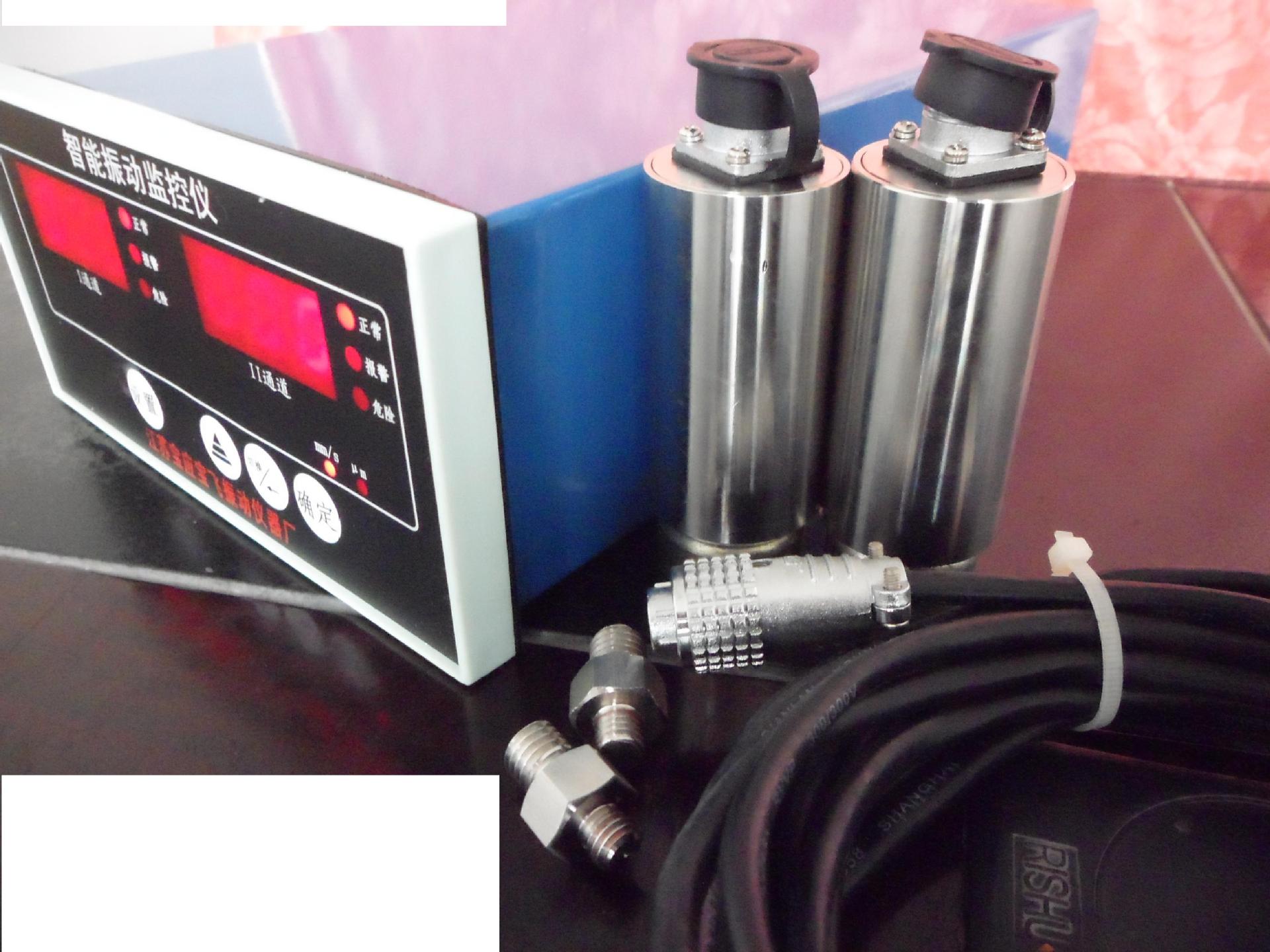

ZN-2型智能振動監控機用於對轉速300～60000/分旋轉機械的振動烈度及位移進行長期監測，與磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動值大小由機器前麵板顯示，同時具有標準的模擬電流輸出，可與各種DCS、PLC系統配接，當振動值超限時，本機器可外接聲光報警器以提示現場操作人員采取防范措施，並有兩級報警開關量輸出，保護機器安全可靠運行。

功能說明

l        實現智能處理：報警Ⅰ值、Ⅱ值可通過麵板按鍵設置

l        麵板按鍵可調整量程值，無需電位器調整，方便現場調試

l        一分鐘不按操作鍵，可自行回到運行狀態

l        報警延時調整范圍1~60秒，以防止現場乾擾引起誤報警

l        具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，能有效抑製機表誤報警

l        振動烈度(振動強度)和振動位移（振動幅度）手動切換。

技術指標

l    頻率范圍：5~1000Hz

l    量   程：0~20.0mm/s或0-200um (可調)

l    準確度：±1%（滿量程）

l    電流輸出：4~20mA

l    開關量輸出：DC 30V / 5A或AC250V／5A（常開）

l    報警設定：滿量程內任意設定

l      環境溫度：運行時：0~65℃
        儲存時：-30~80℃

l    相對濕度：至95%，不冷凝

l    電源電壓：220VAC/50Hz±10%  50mA

l    外形尺寸：160×80×250mm

l    開孔尺寸：152⁺¹×74^+1mm

前麵板功能

通道Ⅰ顯示框：在運行狀態下，顯示通道Ⅰ振動值；在參數設置狀態下，顯示參數標志；

通道Ⅱ顯示框：在運行狀態下，顯示通道Ⅱ振動值；在參數設置狀態下，顯示參數標志對應的參數值；

報警指示燈：當測量值超過報警設定范圍時，該報警指示燈亮；

設置鍵：長按該鍵5秒進入參數設置狀態；在參數設置狀態下，按該鍵進入參數編輯狀態，在編輯完參數後，按該鍵確定修改好的參數。設置完參數後，再長按5秒，返回工作狀態並保存已設置的參數；

▲鍵：在參數查看狀態下，按此鍵，可查看下一參數；在參數編輯狀態下，可對要編輯的參數加1，數字范圍為0~9；

（←）光標左移鍵：在參數編輯狀態下，移動要設置的參數位數，如從個位數到百位數；

確認鍵：按確認鍵確認編輯，設置參數後，按確認鍵確定，在進行下個參數設置選擇。

參數設置與操作

本機表出廠前均已調試結束，用戶可直接使用，如需查看機表出廠參數或進行修改，則可進行以下操作。

通電後，機表處於運行狀態下，麵板顯示各通道速度量。

本機表各種參數均由麵板的“設置、▲、←、確定”設置。各個參數均有相應的標志表示。設置次序和步驟如下：

註：在參數設置模式下，通道Ⅰ顯示框中顯示參數標志，通道Ⅱ顯示框中顯示對應的參數值。

  按“設置”鍵約5秒，進入參數設置模式，麵板通道Ⅰ顯示框中顯示“EE1–”，通道Ⅱ顯示框中顯示出廠通道Ⅰ報警Ⅰ值“06.0”。按“確定”鍵，進入參數編輯模式，此時低位數字閃爍，通過“▲”鍵來將此位數字加1，數字范圍為0-9；按“←”鍵，前一位數字閃爍，可通過“▲”鍵來修改此位數字；以此類推，通過按“←”鍵選定要修改第幾位數字，再通過“▲”鍵來修改此位數字，按“確認”鍵該參數編輯完成。按“▲”鍵可繼續對下一個參數進行設定。或按住“設置”鍵，返回正常工作狀態。更改延時時，選擇HHP，把001改成004，確認後繼續下個菜單，找到EE-，修改默認值即可。
