    RGT-FSI-1100F電流輸出型全光譜光輻照變送器 適用多種應用場合
    商品代碼: 11457058
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    RGT-FSI-1100F電流輸出型紫外光輻照變送器是專門為氙燈固化和氙燈老化等場合設計的一款信號變送器。RGT-FSI-1100F選用國外進口光感探頭,采用獨特的高溫光纖導光技術,性能穩定,可以完全替代國外同類產品。



    • 進口全光譜傳感器,性能穩定
    • 峰值半寬400nm~1000nm
    • 標準工業信號,0~20mA/420mA線性信號輸出,便於工業集成(另有電壓輸出型可選)
    • 較寬的工作溫度范圍: -20~+120
    • 超低功耗,整機功耗< 1W
    • 國傢計量院校準,可溯源



    響應光譜范圍

    350-1050nm

    峰值光譜

    λρ=340nm

    輸出信號

    4~20mA/0~20mA

    供電電源

    5VDC/12VDC/24VDC

    負載阻抗

    680Ω

    接線方式

    兩線製

    測量量程

    0-5kw/m2

    功耗

    <1w

    工作溫度

    光纖-20~ +120/主機0~85

    采樣器材料

    316L不銹鋼

    變送器外殼尺寸

    82×61×27(mm)

    安裝方式

    G1/2"(適配安裝螺母)

    電氣介面

    4針航插

    輸出電纜規格

    RVVP 2×0.2屏蔽線

    變送器安裝尺寸

    孔距98mm,孔徑4mm

    光纖參數

    不銹鋼鎧裝,2m,光譜機專用,耐溫220





    電流型接線圖



    PLC自帶電源饋電式接電



    傳感器包括前置采樣器,光電信號變送模塊兩部分。變送器電氣連接通過航空插頭與PLC系統連接。有兩根信號線,紅色線為+5/12/24VDC電源線;白色線為4-20mA/0~20mA信號輸出線。如果外置DC電源,外置電源GND要與變送模塊、二次機表系統共地。

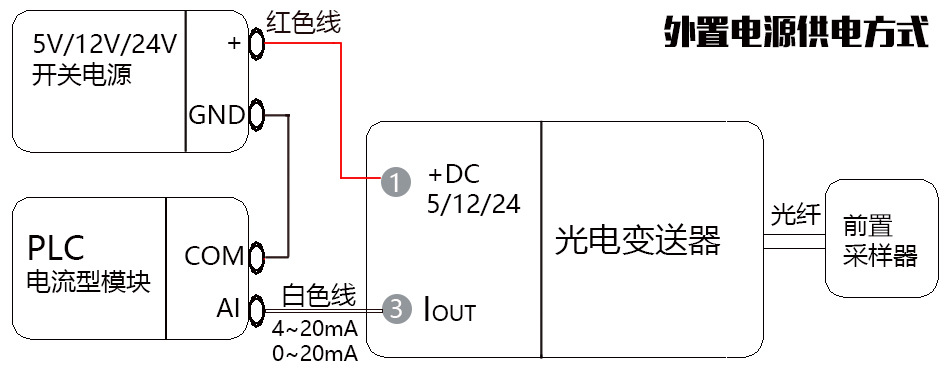

    外置電源供電方式

    如果外置+5VDC/12VDC/24VDC電源,外置電源GND要與變送模塊、二次機表系統共地。



    航插接線與針腳對應關系如下:

    1--紅色線5VDC/12VDC/24VDC

    3--白色線--Iout





    電流型輸入轉換成電壓型輸入模式

    如果二次系統輸入信號模式為電壓型,可以在信號輸入端並聯一個250歐姆電阻,把4-20mA電流信號轉換成1-5VDC電壓信號即可。



    附件
    全光譜導光光纖/變送器/航空插頭(配1.5米屏蔽線)/前置采樣器(配不銹鋼安裝螺母)/說明書 /質保卡



    探頭安裝時,應將探頭部分正對所要檢測的氙燈光源,外部接線連接到PLC ,MCU等控製系統,完成模數轉換即可完成對輻照強度的實時監控。

    • 不可隨意拆卸整個探頭和用力拉伸輸出線,避免造成輸出線受損。
    • 變送器為專業機表,需電氣、機表相關專業工程師進行安裝。

    導光光纖安裝時應避免過度折彎,防止折斷光纖,以外部護套自然彎曲,不受應力為準



    本產品出廠時均已經過校準,請放心使用

    本產品自售出之日起享受一年返廠質保,但人為原因導致的損壞不在保修范圍之內
