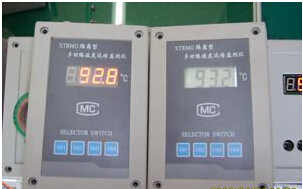

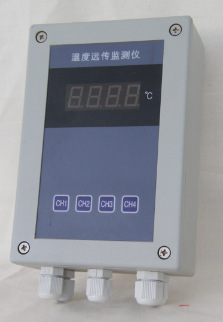

XTRM溫度遠傳監測機采用先進的微處理器進行智能控製，適用於溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控製，可巡回檢測多路測量信號。並能對各種非線性輸入信號進行高精度的線性校正。智能數字控製，量程可自由設定。控製輸出有二種：各路輪回報警輸出/ 遠傳變送輸出；多路比較後最高測量點作為輸出（遠傳變送輸出）。輸入/輸出回路均采用光電隔離，具有良好的抗乾擾能力。具有高亮度LED數位顯示、指針表頭顯示二種。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分簡便。

本產品可同時測量2至4個測量點，並將各個測溫回路中的溫度比較以後，把最高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。

二、主要技術性能:

輸入信號 測量通道 1～4路巡回測量
模 擬 量 熱電偶：標準熱電偶-- B、S、K、E、J、T、WRe等
電 阻：標準熱電阻-- Pt100、Cu50、Cu100、遠傳壓力電阻-- 30～350Ω等
電 流：0～10mA、4～20mA等（輸入電阻≤250Ω）
電 壓：0～5V、1～5V、mV等（輸入阻抗≥250KΩ）
輸出信號 模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 0～5V (輸出電阻≤250Ω)DC 1～5V (輸出電阻≤250Ω)
特  性 測量精度 數字顯示：±0.2%FS字或±0.5%FS；指針顯示：±2.5%FS
分 辨 率 數字顯示:±1字
顯示范圍 數字顯示:-1999～9999; 指針顯示:0～100～150（或特殊要求）
顯示方式 0.8英寸高亮度LED雙數位顯示 發光二極管工作狀態顯示 1～4測量通道號顯示
通道屏蔽與鎖定功能顯示
溫度補償 0～50℃溫度自動補償
參數設定 麵板輕觸式按鍵數字設定 參數設定值斷電後永久保存 參數設定值密碼鎖定
保護方式 電源欠壓自動復位 工作異常自動復位
使用環境 環境溫度 -25℃～80℃
相對濕度 ≤90% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90～265V（開關電源） ·DC 24V±2V

三、產 品 用 途：
   １、回轉密托輪油溫
   ２、密小齒輪油箱油溫
   ３、生料磨進出口軸承溫度
   ４、煤收塵器灰鬥溫度
   ５、煤粉盒溫度
   ６、生料磨主電機繞組溫度
   ７、生料磨主電機軸承溫度
   ８、生料排風機電機定子溫度
   ９、高溫風機繞組溫度
   10、高溫風機軸承溫度

四、選 型 表：

五、電氣連接
機表與外部PT100熱電阻的接線需打開機表蓋以後進行，PT100熱電阻相連接。指示機表、記錄機表，調節器等能夠與電源串聯在輸出回路，輸出電流正比於溫度的變化，但獨立於電源的變化，其應用原理如下圖所示：

自熱電阻傳感器的測量信號通過前置放大器放大，然後被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變為4-20A恒定電流輸出，原理方框圖如下圖所示：

六、機表使用說明
開機後需預熱10分鐘，機表的安裝應該盡量靠近測量點，這樣可以充分利用二線製的如下優點：
1.高的抗乾擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和乾擾的作用。
2.簡單的佈線，即機表從現場控製室采用雙絞導線連接就可以瞭，降低瞭佈線的成本。
輸入采用熱電阻時，為瞭避免測量誤差，傳感器的引線電阻必須保證一定的數值，這裡對於每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截麵和長度如下所示：
導線長度： 截麵積：
或 2×15m 1.5mm 2
2×10m 1.0mm 2

也可以取任何截麵積的導線，但引線總電阻必須確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接必須采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
機表負載電阻RL的大小，取決於機表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
對於指針顯示機表，其公式如下：
RLmax= VS－（0.5VR+8.5） (Ω)
0.02

對於LED數字顯示機表，其公式如下：
RLmax= VS－（0.5VR+12） (Ω)
0.02

對於LED數字顯示機表（隔離型），其公式如下：
RLmax= VS－（0.5VR+15） (Ω)
0.02

如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
3.對於暫時不使用的回路其輸入端接小於100Ω電阻或將輸入用導線短接。如果輸入開路機表無法正常工作。
4.在正常工作情況下，機表同時對四路溫度進行測量，但僅顯示和輸出溫度最高的一路信號。

七、機表的維修與調整
由於在設計上已考慮到機表的長期穩定性，並且機表出廠前均經過長時間老化和校驗，因此在正常的使用情況下，一般無須特別維護。如經驗證實是機表故障，可送本公司維修。公司對本系列產品實行終身維修。
如果發現機表已不能正常工作，機表輸出電流超過20mA。多數情況是傳感器開路所致，也可能是傳感器與保護套管的絕緣電阻下降引起（隔離型機表能防止該故障）。
如果一路輸入短路，不會影響機表工作。當按鍵選擇該回路時，輸出電流小於4mA，表頭指示低於零點。
機表調整步驟：
定期校驗機表時需要校正機表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
1.打開機表麵板，按圖接通電源。首先在第一回路輸入端接標準電阻箱，並調整到100Ω，其餘回路輸入端短路。
2.調節電位器W11，使輸出為4mA然後將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其餘輸入回路也應短路。
4.將標準電阻箱分別接到第三、第四回路，重復步驟2。分別調整電位器W31、W32和W41、W42，則全部四個回路完成調整
