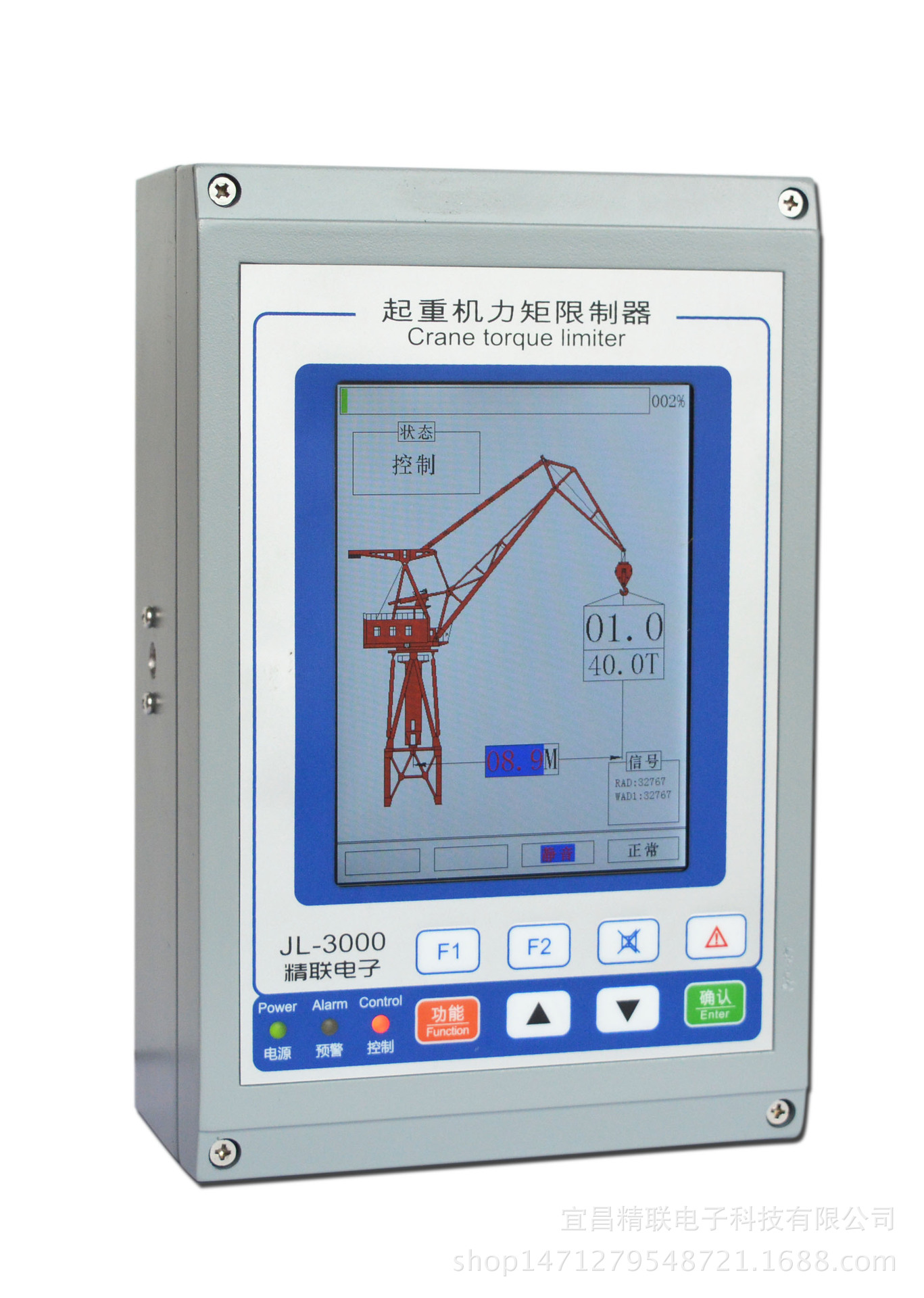

JL-3000型力矩限製器

技術特點:

● JL-3000型微電腦力矩限製器采用工業級5.7英寸液晶顯示屏;

● 采用全貼片設計、防水、防塵、防振、占用空間小,拆裝方便;

● 機殼采用高壓鑄鋁材料，模具一次成型，美觀，防護等級強;

● 采用大規模數字、模擬CMOS集成電路,功耗小；

抗乾擾能力強,可靠性高;

● 系統具有故障自動檢測功能,可自動判斷故障位置;

● 主機采用輕觸按鍵, 使用壽命長,可靠性高;

● 系統采用最新的模數一體化芯片,可軟件調節增益,硬件無需電位器,解決瞭電位器由於溫度變化而帶來的漂移問題,從而保證瞭數據的穩定性；

● 具有密碼設定功能，防止參數誤設定；

● 具有聲光報警功能；

● 能對傳感器和“溫度漂移”和“零點漂移”進行自動補償；

● 具有黑匣子功能，能存儲200組數據，方便用戶隨時查詢；

技術參數：

● 工作電壓：交流220V±20%&直流24V±15%

● 溫度范圍：-20℃～+60℃

● 相對濕度：＜95%（25℃）

● 工作方式：連續

● 整機功耗：＜20W

● 系統綜合誤差：≤±3%

● 報警控製誤差: ≤±3%

● 控製點輸出接點容量：220VAC 1A

工作原理：

起重機力矩限製器的工作原理，首先將起重機的載荷曲線表通過編程器輸入存貯器中，再通過麵板的人機對話窗口的功能，將各種工況參數給予設定，主機即可工作。主機采集來自重量傳感器的信號，經過信號放大，再經過A/D轉換器轉換成數字信號，送入微處理器CPU進行運算；比較處理後，一方麵送給顯示屏顯示出相關的數據，另一方麵與機器內部中預先設定的重量、幅度、角度等的極限值進行比較，當超過額定重量的90%時，就發出聲光預警提示；超過額定重量100%時，發出聲光報警提示，超過105%時，輸出控製信號，自動斷開起重機向危險方向運行的控製回路，但允許向安全方向運行，從而達到安全保護的目的。

主機構成:

• ●   CPU主機板：

主機板為“全合一”主機板，所謂“全合一”指將系統全部硬件電路（CPU、A/D轉換、EEPROM、信號放大器、控製器、電源及其它）都集成到一塊板上，多層板設計，具有極高的可靠性和搞乾擾能力，並能保證在工業環境溫度-20℃～+60℃，濕度95%范圍內均能正常工作;

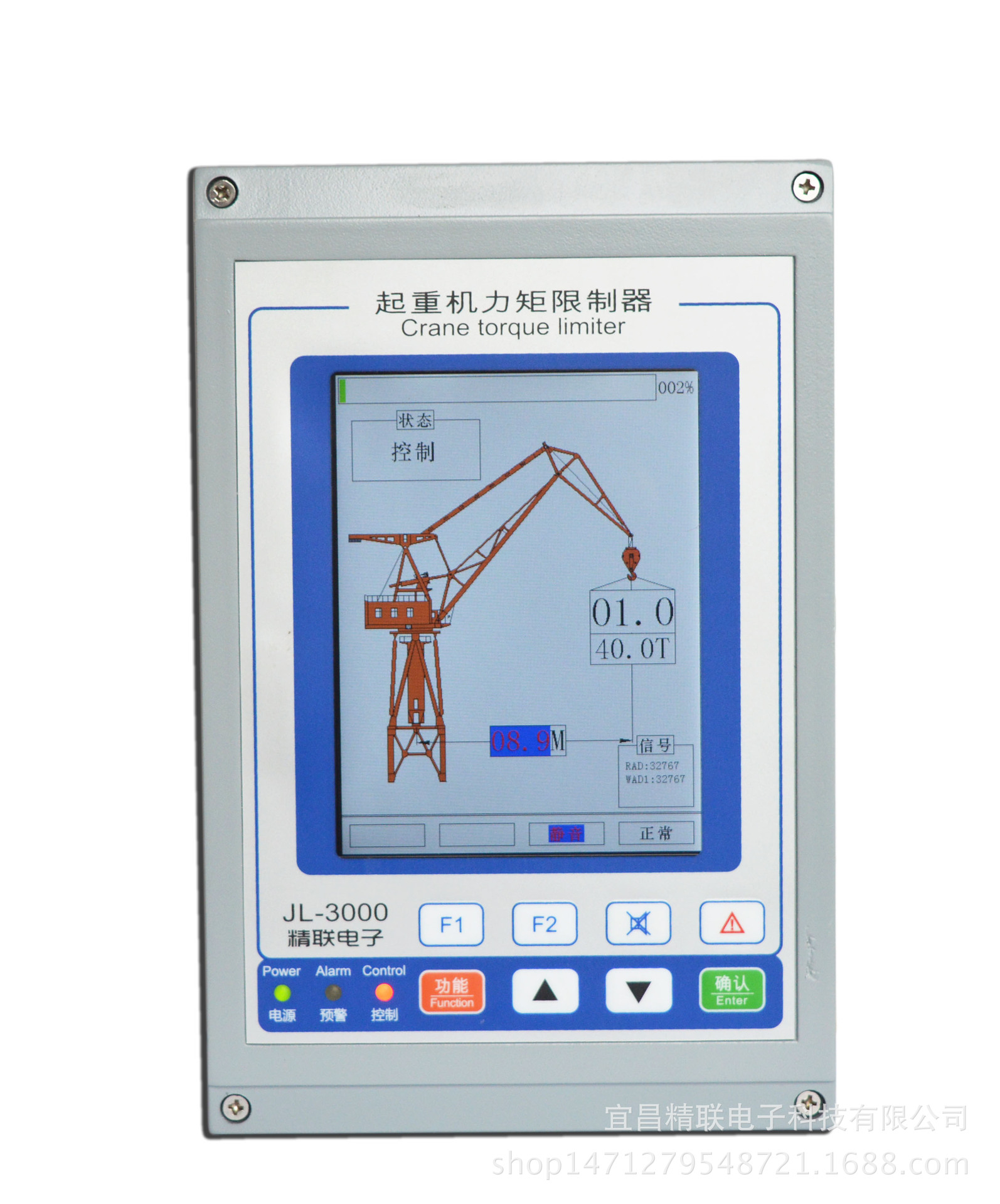

● 顯示屏：

采用進口工業級彩色液晶屏，分辨率高（640*480）,能一屏顯示用戶關心的所有數據,如:實際起重量、額定起重量、載荷率等;或根據需要隻顯示特定參數,還可數字式與圖形顯示相切換;所有操作均有文字提示，具有良好的人機對話界麵;

• ●   操作按鍵：

按鍵采用輕觸按鍵,在保證開關可靠性的前提下又滿足瞭手感舒適性,各按鍵標志清晰、明確，操作方便可靠；

• ●   自監測及報警、控製模塊：

配備有自監測及報警、控製模塊，可對當前實際重量及主機各模塊工作狀況進行監測，並提供起重機超載聲光報警，控製模塊采用大功率開關量輸出，滿足瞭惡劣環境下的需求；

結構特征：

JL-3000型微電腦力矩限製器主機的外形尺寸（230*150*73）；

長度傳感器

結構特征

選型表

油壓傳感器

產品參數

測壓：35MPa       精度：0.2%FS

供電：5VDC        輸出：0.5-4.5V

結構特征

概述

安裝於起重機主臂上，配合電腦控製和顯示起重機吊臂的長度與角度，同時控製起重機提升高度的設備。

簡介

汽車式起重機力矩限製器系統，采用油壓取力，油壓傳感器安裝於變幅油缸上，是一種檢測油缸壓力的傳感器,這種方式具有如下優點：

安裝方便，維護簡單方便；穩定性好，過載能力強。

根據力矩平衡原理,建立數學模型;由數學模型計算出變幅中的實時重量。

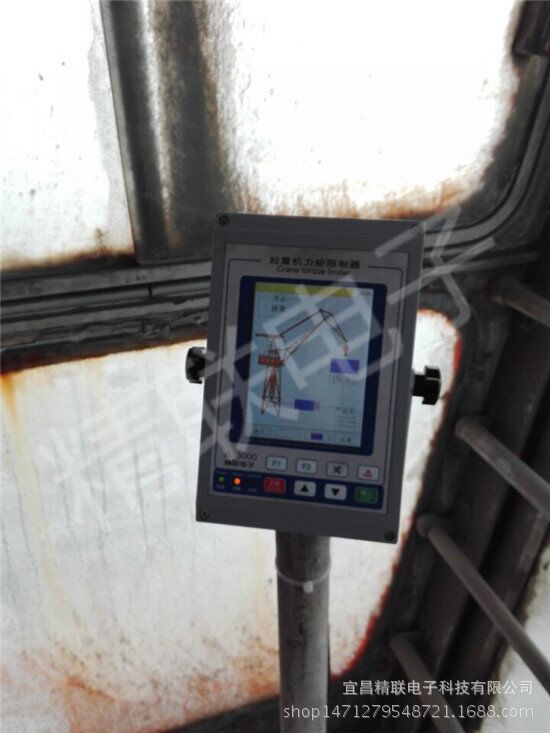

力矩限製器系統安裝示意圖

售後服務  ·產品自交付使用之日起，一年內免費維修

·保修期外，維修隻收取成本費

·可為用戶免費培訓技術維修人員

·有下列情形之一者，不屬於保修范圍：

●碰撞擠壓造成的損壞

●錯誤接線造成的損壞

●野蠻拆卸造成的損壞

●其它非正常使用造成的損壞
