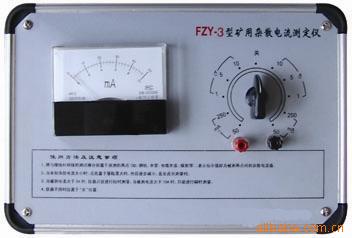

一、用途 FZY-3型礦用雜散電流測試機是一種靈敏度高,多量程保護電路的便攜式整流機表。其特點是:測量范圍廣,共有二十個量程,能分別測量交直流雜散電壓和雜散電流,本身不需要電源,安全可靠。適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓,預防雜散電流放電引起的電雷管早爆及其它燃爆事故,使礦內火源降至最低限度。 二、性能 機表測量范圍及準確度等級 測 量 范 圍 | 測量精度 | 備 註 | 電流檔 | 0-50mA-250mA -1A-5A-10A | 交流±5% 直流±2.5% | 使用前必須將指針撥至零位置,即調零 | 電壓檔 | 0-0.2V-1V -4V-20V-40V |
三、 使用方法及註意事項 1、 測量前,將測試棒接線分別旋緊於兩接線柱中,調節表頭指針至零刻度線。 2、 將與接線柱相接的測試棒分別置於被測的兩點(如:鋼軌、水管、電纜外皮、煤炭、大地等),兩測點應在不同的導體上,測點距離約為2米,正常每隔50-100M測一次,或根據需要臨時確定測試點。將轉換開關置於適當檔,則表頭指示值,經換算得到相應的電流值。 3、 測量時,測量探針的硬質合金尖端與被測物接觸良好,機表應水平放置,以保證讀數準確。 4、 當一處測量不到交流雜散電流時,還應測試直流雜散電流,反之亦然。 5、 測量雜散電壓值時,其檔位是: 50mA對應0.2V、250mA對應1V、1A對應4V、5A對應20V、10A對應40V。(即電流值乘4就是電壓值) 6、 當未知雜散電流大小時,應先置於量程最大擋,然後逐步減少,直至適當測量檔。 7、 當被測電流大於5A時,機器隻宜進行短時測量,當被測電流大於10A時,機器隻宜進行瞬時測量。以免大電流燒毀元件及機表。 8、 測直流雜散電流時,如表頭指針反向偏轉,對換表筆即可 9、 機器不用時應置於“關”位置。 四、產品成套性 1、 主機 一臺 2、 測試表筆 一副 3、 產品說明書 一份 4、 產品合格證明書 一份 註:本機器保修一年,終生負責維修。 |
