復合絕緣子憎水性帶電檢測機

一、產品簡介：

運行中的復合絕緣子由於污穢、潮濕、放電、低溫等因素的影響，其表麵會出現嚴重的污損或老化現象，致使其表麵憎水性變差造成絕緣子在陰雨等潮濕天氣中表麵絕緣強度急劇下降,從而極有可能發生沿麵閃絡,造成污閃。污閃事故往往造成大麵積、長時間停電,導致經濟受到嚴重損失。對憎水性的檢測判斷可以很好的掌握絕緣子的抗污閃能力，以便及時維護防止事故發生。

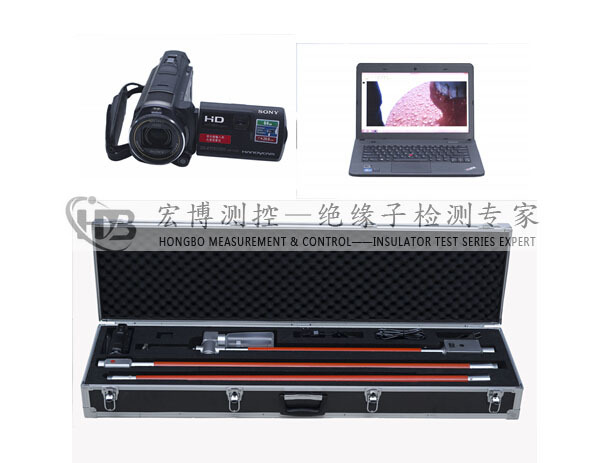

HB-HCⅡ復合絕緣子憎水性帶電檢測機是基於IEC推薦的由瑞典輸配電研究所（STRI）提出的憎水性檢測技術噴水分級法，由電動噴水裝置、微型數位攝影機和憎水性分析軟件等組成。電動噴水裝置通過紅外遙控控製按照電力行業標準（DL/T 864-2004）中對噴水分級法的規定對絕緣子傘裙進行精確定量噴灑水霧；使用數位攝影機獲取傘裙表麵高清憎水性圖片，並由憎水性分析軟件進行分析；軟件基於先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和麵積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照DL/T810-2012中對憎水性的等級特征描述確定絕緣子憎水性級別。

主要應用領域：電業局、復合絕緣子的成套廠、線路維護、電力行業維護高壓線的相關部門及單位、電廠、學校、科研機構等相關單位。

二、產品別稱：復合絕緣子憎水性檢測機，絕緣子憎水性檢測機等。

三、產品功能：

■ 帶電檢測各種復合絕緣子的憎水性

■ 檢測矽橡膠及RTV噴塗材料的憎水性

■ 自動準確分析憎水性等級

■ 記錄每次檢測的各種數據及圖形

■ 可查詢每次及每串絕緣子的檢測記錄

■ 自動判斷憎水性發展趨勢

■ 分析判斷耐污閃，耐濕閃性能

■ 為檢修和選型提供科學依據

四、產品特性：

（1）紅外遙控控製電動噴水部分自動噴水保證瞭操作人員的安全

（2）電動噴水部分自動進行快速精確霧化噴水

（3）通過高清攝影獲得高清憎水性圖片

（4）分析系統由憎水性圖片獲得信息進行計算

（5）根據計算結果按照DL/T810-2012中對憎水性的等級特征描述（如表1）確定憎水性級別

（6）整機設計簡潔大方，且便於拆卸攜帶

表1  不同憎水性等級的圖像特征描述

五、產品參數：

六、檢測方法：

采取塔上、地麵相結合的檢測方式。

工作人員上塔，對靠近接地側的1～3個傘裙進行定量噴水霧，同時用數位拍攝裝置對噴水後的復合絕緣子傘群進行圖像拍（照）。

回到地麵後，將拍攝到的數位圖像輸入到便攜式微型計算機中，利用憎水性分析軟件分析復合絕緣子的憎水性狀況。

 六、 軟件簡介：

復合絕緣子憎水性及遷移性等級分析軟件是現場檢測人員在獲取復合絕緣子的噴水圖象以後，判斷相應絕緣子片的憎水等級等級必須借助於的軟件。所以檢測軟件的對復合絕緣子憎水性的檢測具有重要意義。

本軟件除瞭能對現場拍攝到的圖象作一些常規的處理外，最主要的功能就是能準確判斷出圖象所代表的復合絕緣子的憎水等級。所以，本軟件的核心內容就是——分級。分級判斷可以分為兩部分：主觀判斷和客觀判斷。另外，用戶還可以利用“查詢”功能，對歷史判斷記錄進行檢索、查詢和統計分析。

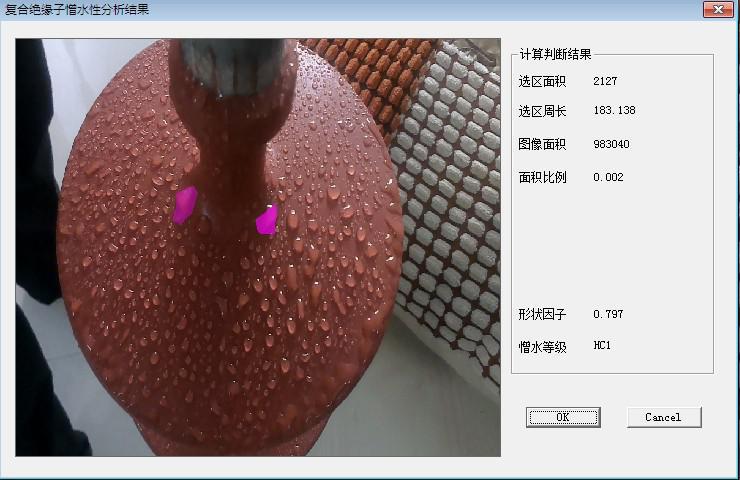

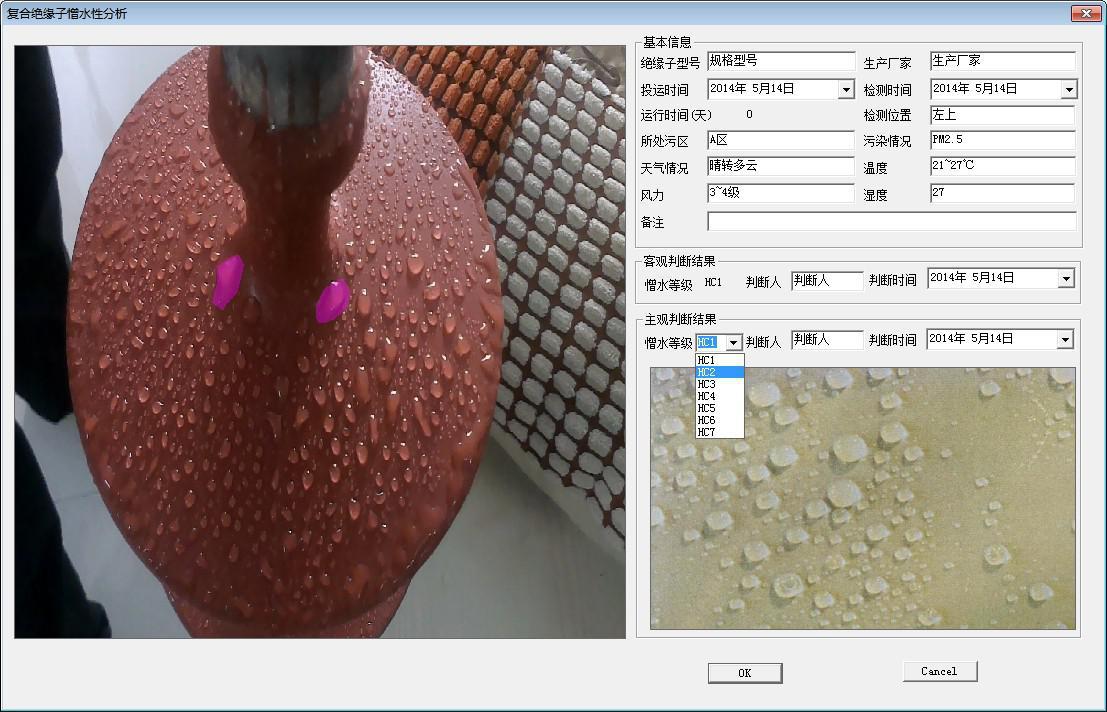

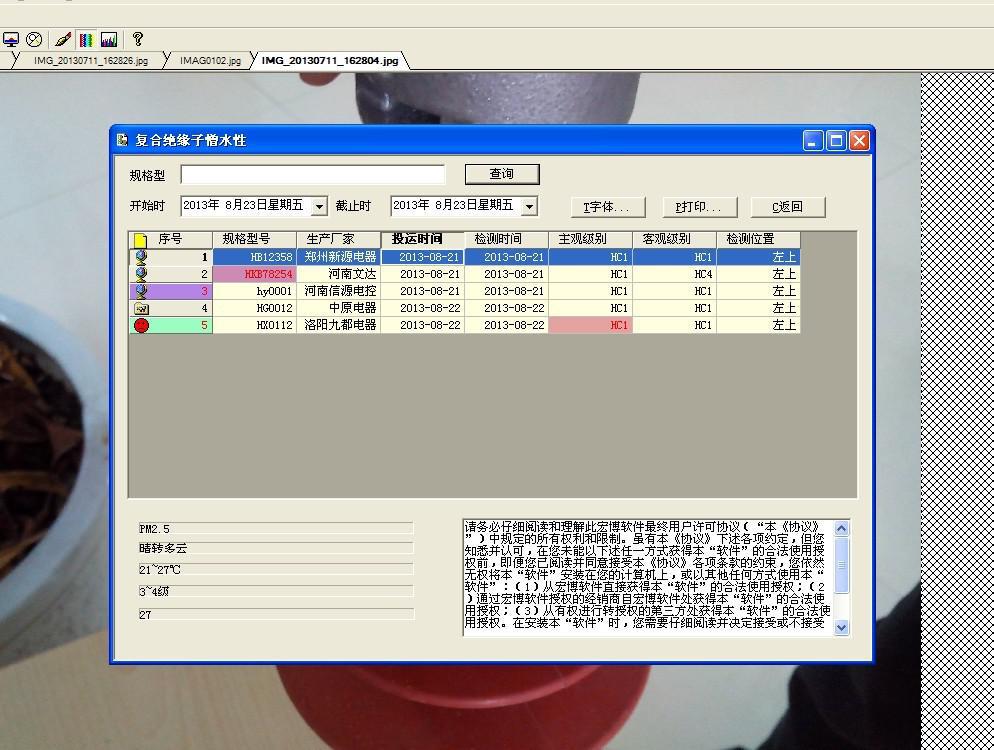

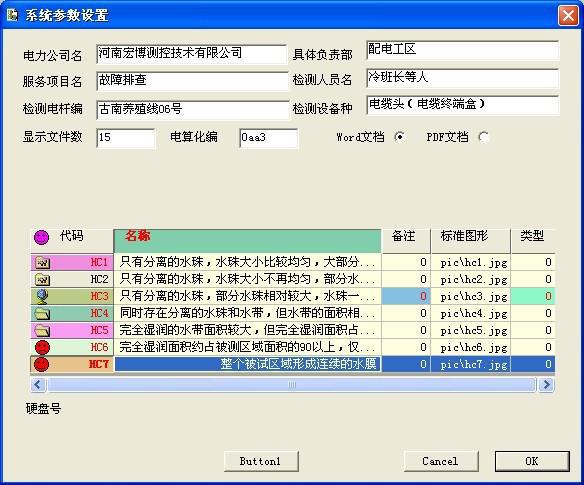

軟件部分界麵截圖

若您需要或咨詢我們的產品，請和我們的營銷中心聯系www.hnhbdq.com  ， 服務熱線：4006-371-066
