21級曝光尺
21級曝光尺的基本資料

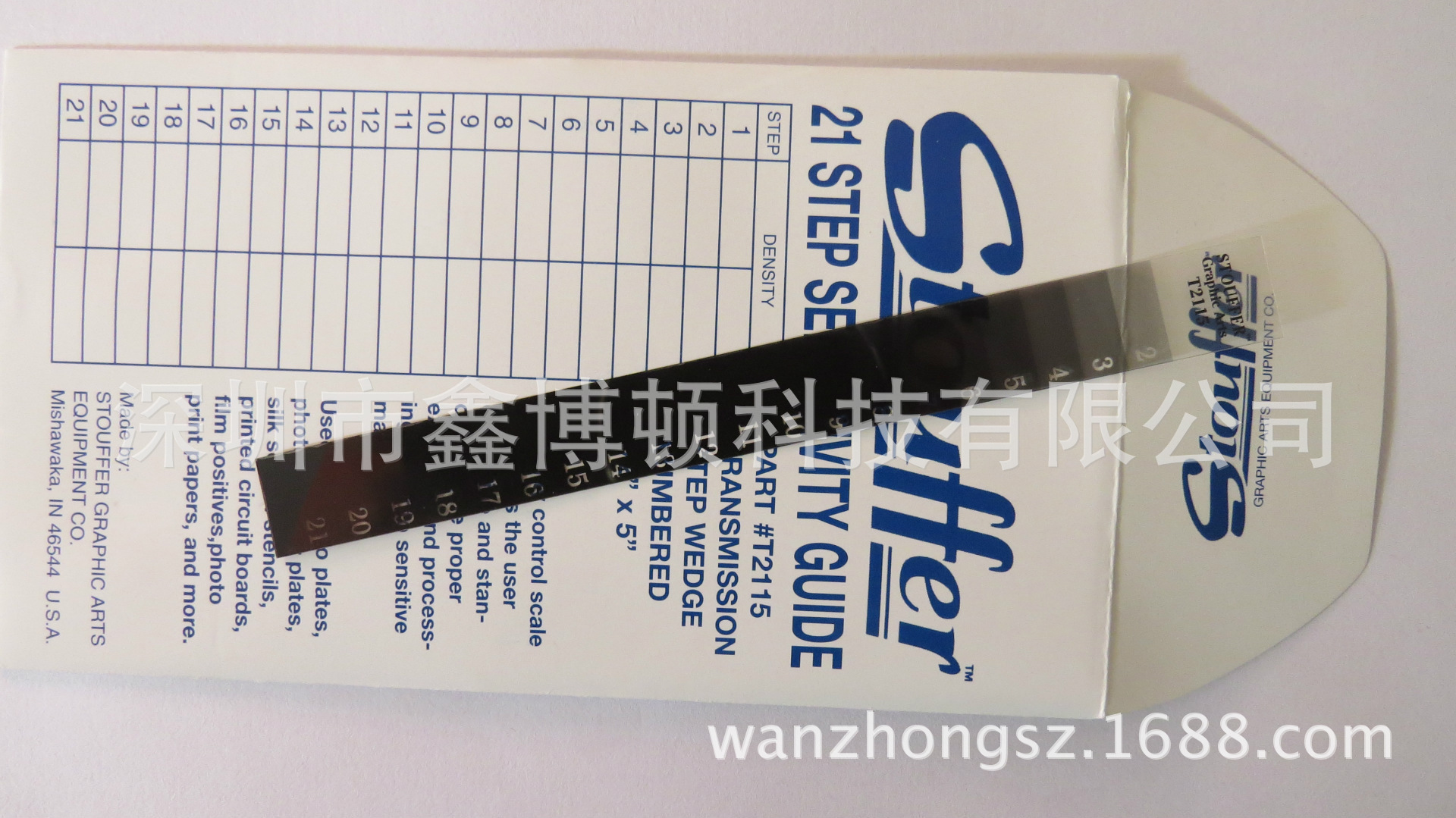

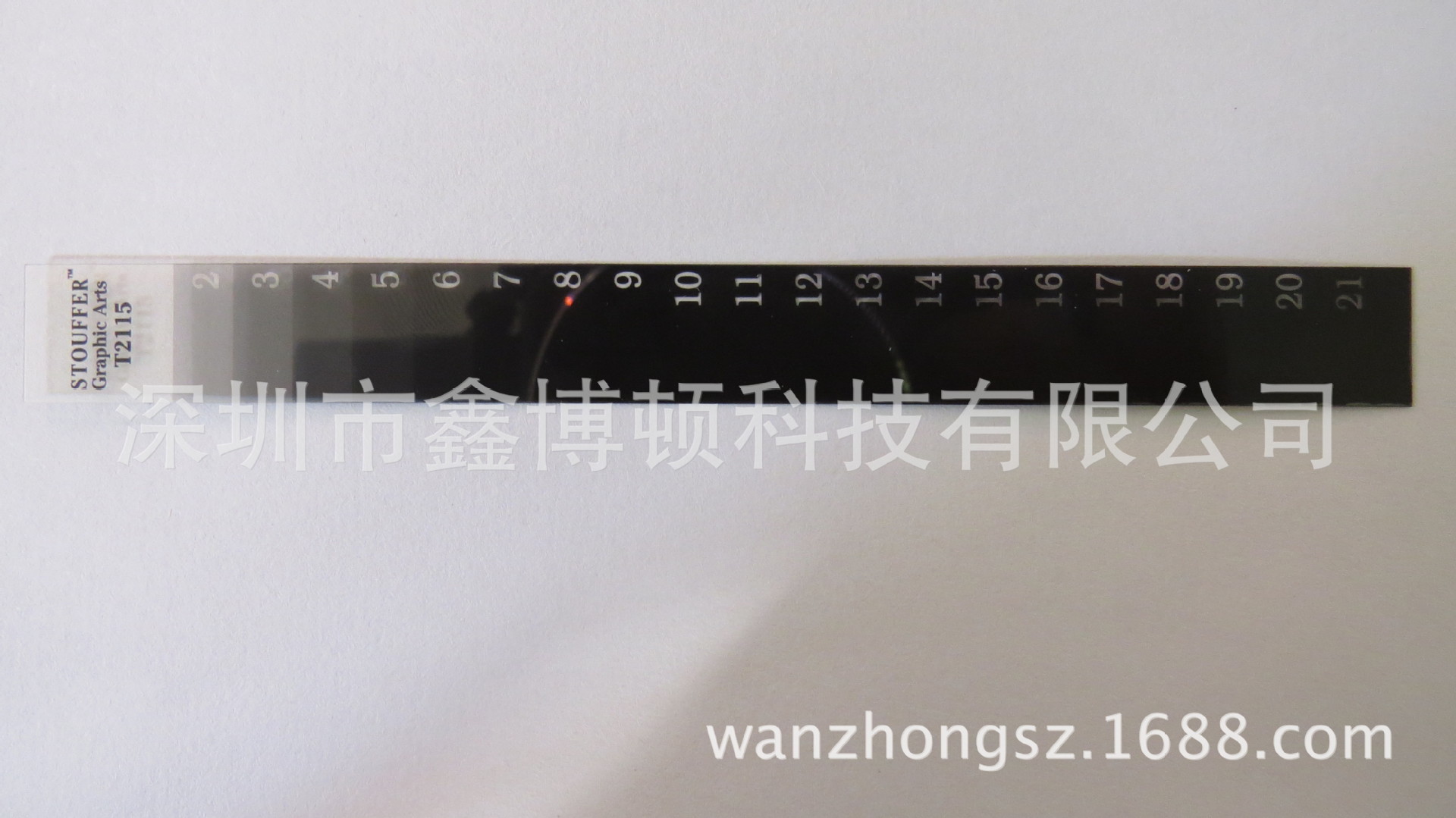

21級曝光尺是美國Stouffer公司的產品, 是印製電路板公司生產中,對液態感光線路油墨、液態感光防焊油墨有一個較為準確曝光條件控製的必備工具。
21級曝光尺的特點
。檢測光源能量準確，能精準地檢測出曝光物所需的能量與曝光機的曝光能量。
。清晰，黑白感光度500，使用壽命長。
。小巧實用，能用於內層、外層、濕綠油等多個工序。
21級曝光尺的工作原理及用途
通過使用Stouffer 21級曝光尺,可確定和監控曝光物的曝光時間以及隨後的聚合度。為瞭確定正確的曝光值，維持時間和顯像條件必須是相容的。使用的Stouffer 21級曝光尺將超過50% 民阻劑覆蓋定義為最後一個階段。需要一定的相容維持時間以使聚合過程完成並進入穩定狀態。
曝光能量，我們一般指的是在內層外層乾菲林（有的叫回路，什麼的）和綠油（有的稱呼為防焊油墨，阻焊油墨、綠油印刷等）曝光崗位使用的能量參數，就是曝光能量，設備上多半為XX mj/cm2。這裡需要註意的是，為瞭滿足的曝光需要的能量大小，受到設備感應裝置的靈敏度、設備設計特點和感光材料自身感光聚合反應特性的影響，我們一般是通過曝光尺的級數來確認，曝光能量大小和判定是否合適。此情況下，很有可能因為設備的不同，其設備參數的能量大小設定不相同。按照21級曝光能量尺，一般情況下回路工序的油墨要求5-7級，乾膜6-8級。
21級曝光尺的使用方法
1．以重氮片為例（重氮片是線路板製造業中重要的一種生產材料，重氮片製作的好壞直接影響線路板的成品質量。一般是以銀鹽片為母片進行拷貝製作重氮片。在拷貝之前為瞭保證重氮片製作的質量，一般使用Stuffer21級曝光尺對曝光的能量時間進行調整。）
將曝光尺直接放在玻璃表麵將重氮片放在其上再在上麵覆蓋不透光的材料（如黑紙）進行曝光，當曝光完成以後，將重氮片通過顯影機至少2次顯影，並讀出最清晰的格數（或最淡的格數）。如果達到第一格完全透明且第二格清晰或非常淡的微紅色剩下的格數會逐漸加深達到飽和，那麼認為能量正好符合要求，如未能達到上述要求可根據以下表格增加能量級。如曝光機的能量讀數為350可得到第三格清晰，應將能量讀數可調整到227＝350X0.65再進行測試，一般情況下可得到目標的要求。
2．以PCB線路板內層外層工序為例
曝光尺製作流程：以乾膜為例光銅板-》前處理-》貼膜-》曝光尺放置板麵（設定合適設備參數）曝光-》顯影-》水洗-》看板，確認曝光尺級數，即通過觀察顯影後的曝光尺圖形上的乾膜殘留狀況，進行讀數。乾膜標準計數為6-8級。
