揚州晞君電氣XJWS-9000瓦斯繼電器校驗機，效驗機
產品簡介：
XJWS-9000瓦斯繼電器校驗機：執行標準：DLIT540—94. 瓦斯繼電器是一種油浸式變壓器中的保護單元，瓦斯繼電器校驗機是校驗瓦斯繼電器流速值，容積值，密封壓力值的專用設備，該校驗機采用國內最先進的微機控製技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速值，以達到檢測瓦斯繼電器重瓦斯保護動作值。XJWS-9000瓦斯繼電器校驗機采用精密容器結合美國MCC公司的微壓精密傳感器， 檢測瓦斯繼電器內部排除液體體積方法計算出輕瓦斯容積值。瓦斯繼電器校驗機用於電力系統檢驗變壓器的重瓦斯保護動作流速、輕瓦斯保護動作容積和氣體繼電器密封試驗，及檢驗壓力釋放閥的開啟和關閉壓力。用模擬變壓器內故障，測瞬時脈沖流速值的壓差法，微機測控，數位顯示，自動打印。功能齊全，測試準確可靠。與典型設備比，體積僅1/20，重量僅1/25，造價約1/5。應用范圍廣，解決瞭無法在變壓器安裝現場進行氣體繼電器、壓力釋放閥校驗的難題。
產品特征：
1、XJWS-9000瓦斯繼電器校驗機采用7英寸大屏幕觸摸系統，畫面優美，操作直觀；
2、機器在保證檢測精度的前提下，采用小型化設計，便於現場檢測；
3、本機采用最優化設計，檢測時間比國內同類產品減少一半以上；
4、結構原理先進，采用帶油地微型壓力油筒代表變壓器油箱、帶快速閥的回油筒代表儲油櫃，采用壓差法測定其故障狀態時通過繼電器的瞬時流速；
5、體積小，重量輕，除可完全代替固定式校驗臺使用外，還可攜帶至變壓器安裝現場檢驗，為瞭縮小體積，每次試驗隻須人工配合回油；
6、功能齊全，具有測量QJ－25、50、80、50W、80W型的流速、容積、密封試驗等檢驗項目，還可代用戶設計滿足特殊型國外繼電器檢驗；
7、流速測量范圍為0－0.2m/s，極限誤差≤0.05/s，教部頒標準提高精度1倍；
8、備有XJ－25、50、80型流速測量尺各一把，最大分辨率為0.01m/s，精確度高，即可與檢驗臺定期核對，又可單獨使用，是理想的量值傳遞工具；
9、采用獨立氣源，微機測量、控製成本。設計又微機測控箱、傳感器、電磁閥、數位顯示器、微型打印機、微型電動空壓機和水平機等元件，實現瞭機電一體化；
10、在基礎上增加瞭一套自動測試輕瓦斯容積的計量裝置，誤差≤5%，較部頒標準提高精確度一倍，可對氣體繼電器容積刻度板進行有效的檢驗；
11、在實現重瓦斯流速，輕瓦斯容積和密封性能試驗等檢驗項目全部自動測試並打印記錄，屬國內首創，國際領先水平的高科技產品。
產品參數：
氣體繼電器：
1、流速試驗：0.4~1.8m/s,最小分辨率0.1m/s精度0.5級；
2、容積試驗：0~500ml，最小分辨率1ml，最大誤差≤4%；
3、密封試驗：0~150Kpa，最小分辨率1 Kpa，精度1.0級；
時間：1min、5min、10min、20min可選；
4、試驗介質：瓦斯繼電器試驗介質為25#變壓器油；
5、電源：AC220v 50HZ，功率240W；
6、機器箱：由於本系列產品的整機集成化程度高，產品共有兩隻鋁合金箱組成；
瓦斯繼電器油罐（機械部分）：外型尺寸：70×30×60cm，重量35kg；

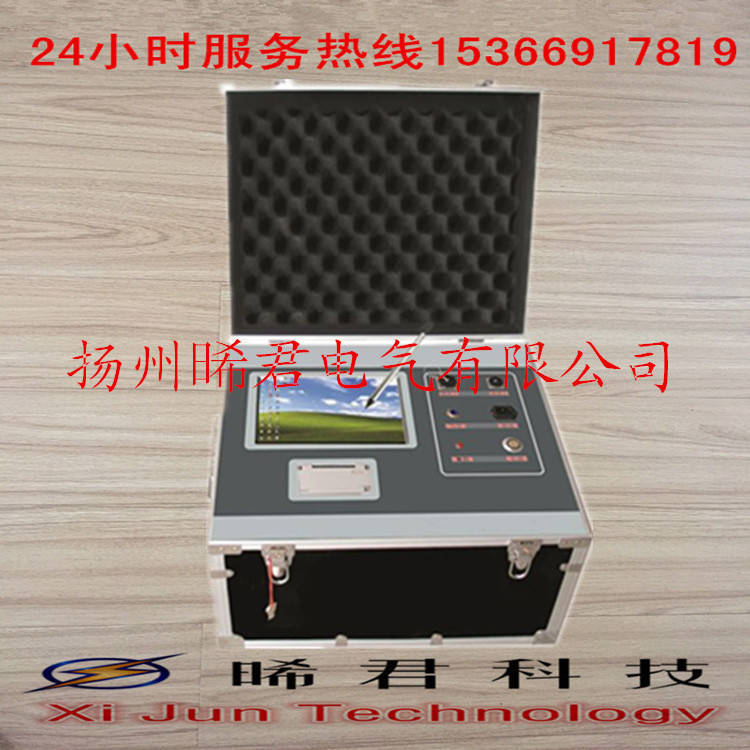

彩屏觸摸微機控製箱（電氣部分）：外型尺寸：51×41×33cm，重量15kg；
