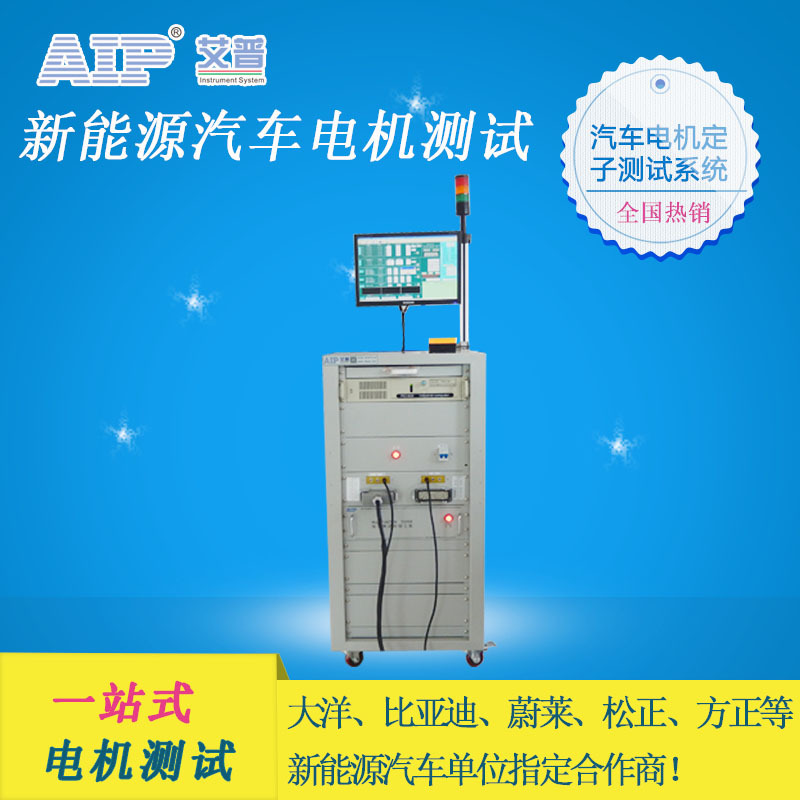

電動汽車電機/新能源汽車電機定子測試系統/新能源汽車電機測試系統/新能源電機測試系統
系統特點
■一體化架構創新設計方案，簡化操作工位
■特別針對生產線上使用所需，軟件功能操作簡單
■經由系統預設測試項目，可提高生產測試效率
■圖形化界麵（Windows XP 作業環境）
■開放性架構軟件平臺
測試項目編輯功能
測試報告導出功能
測試數據分析功能
用戶權限設定功能
支持條碼錄入功能
......
■最佳成本效益比
■支持功能定製
■支持與生產管理系統對接
DCBL電機定子測試系統，對於空調、洗衣機用的電機，提供完善的測試解決方案，此系統使用最具經濟效益的硬件，可用在電機裝配前測試工位使用。
為滿足電機定子測試上的要求，系統可以無限量的內置測試條件，測試者根據被測品要求容易輸入測試要求。
測試項目
1.交流耐壓 2.匝間耐壓
3.絕緣電阻 4.線圈電阻
5.線圈電感 6.條碼錄入
| 型號 | AIP9863EV-03 |
| 測試項目 | 交流耐壓、絕緣電阻、線圈電阻、熱敏電阻、線圈電感-選配、匝間耐壓-選配 |
| 測試對象 | 電動汽車電機定子 |
| 測試工位 | 單工位 |
| 數據存儲方式 | 工控機電腦存儲 |
| 交流耐壓 | |
| 測試回路：線圈--外殼、熱敏電阻-外殼 | |
| 輸出電壓設定范圍/精度 | AC 200～5000V ±(3%×設定值+5個字) |
| 擊穿電流測量范圍/精度 | 0.10～100.00mA ±(3%×讀數+5個字) |
| 擊穿電流預置報警范圍 | 上限：0.10～25.00mA；下限：0.00～5.00mA |
| 測試時間范圍/分辨率 | 1～300s 1s/步 |
| 電弧偵測 | 選配，1～9級(9級為最高靈敏度) |
| 絕緣電阻 | |
| 測試回路：線圈--外殼、熱敏電阻-外殼 | |
| 輸出電壓設定范圍/精度 | DC 500V/1000V ±(3%×讀數+3V) |
| 絕緣電阻測量范圍/精度 | 1～500MΩ ≤100MΩ：±(5%×顯示值+3個字) >100 MΩ：±(8%×顯示值+8個字) |
| 絕緣電阻報警設定范圍 | 上限：0～500MΩ；下限：1～500MΩ |
| 測試時間范圍/分辨率 | 1～300s 1s/步 |
| 匝間耐壓-選配 | |
| 測試回路：UVW之間 | |
| 輸出電壓設定范圍/精度 | 500～3000V ±(5%×讀數+5V) |
| 波形比較項目 | 麵積、差積、電暈、相位 |
| 線圈電阻：含電阻不平衡度，根據環境溫度自動折算到標準溫度 | |
| 測試回路：UVW之間 | |
| 測量范圍及精度 | 1mΩ～20000Ω ±(0.5%×讀數+2個字) 可設定溫度補償 |
| 測試時間范圍/分辨率 | 1～300s 1s/步 |
| 熱敏電阻 | |
| 測試回路：三個熱敏電阻，三個通道 | |
| 測量范圍及精度 | 1.0Ω～20KΩ ±(0.5%×讀數+2個字) ，可定製量程 |
| 測試時間范圍/分辨率 | 1～300s 1s/步 |
| 線圈電感 | |
| 測試回路：UVW之間 | |
| 測試頻率 | 100Hz/120Hz/1kHz/10kHz |
| 測試電平范圍 | 0.1Vrms/0.3Vrms/1Vrms |
| 電感測量范圍/精度 | 1.00uH～9.999kH ±(0.2%×讀數+2個字) |
| 品質因數范圍 | 0.0001～9999.9 |
