產品介紹
FURUNO MODEL 1623 是高對比度LCD雷達，設計用具有2.2 kW 收發器和15" 雷達罩，於遊艇和小漁船。雷達回波以四個灰度顯示在6"銀亮的LCD上。由於窄的脈沖長度和雙IF帶寬，雷達可提供海岸線和短距離目標的詳細影像。防水顯示適合駕駛橋樓的安裝。
MODEL 1623 的標準功能包括EBL(電子方位線)、EVRM(電子可變距離距標)、TLL輸出(目標經度和緯度)、光標L/L輸入/輸出、回波痕跡、警戒區域報警、雨乾擾抑製、自動控製調諧和靈敏度。這些功能確保瞭目標探測和測距的最佳性能。

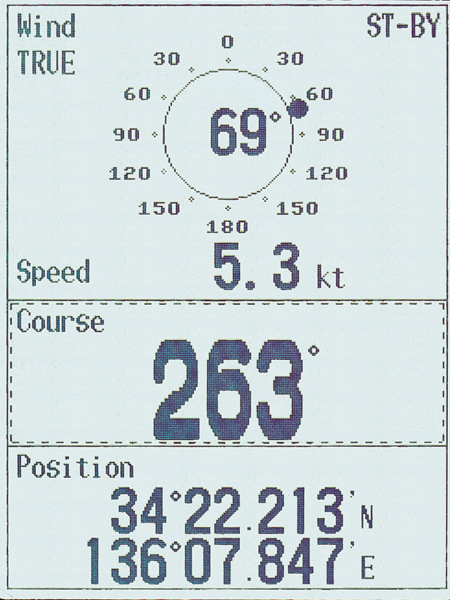

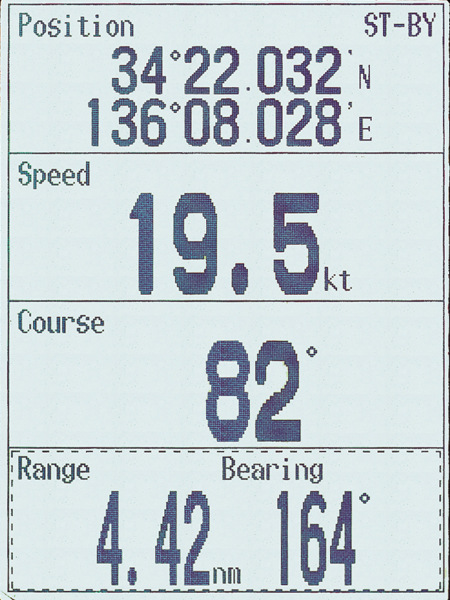

操作員可從普通、偏離中心、縮放及值班員模式進行選擇。在值班員模式中，當屏幕僅顯示nav數據，天線停止而且發送關閉。雷達以指定的時間間隔(5、10或20分鐘)喚醒，並操作一分鐘。如果目標進入警戒區，響起聲音報警，雷達進入普通操作模式，取消值班員模式。為目標離開警戒區也設置瞭報警。
當雷達連接上一個選配的GPS導航機時，可以在高對比度的LCD屏幕上看到航路點。航路點以路點符號標示，容易識別和定位。
功能特點：
●高對比度6″銀亮LCD ;
●13個距離量程，0.125～16 nm ;
●可選的GPS/DGPS/WAAS導航機，以路點符號顯示航路點位置 ;
●在值班員模式中8W低功耗 ;

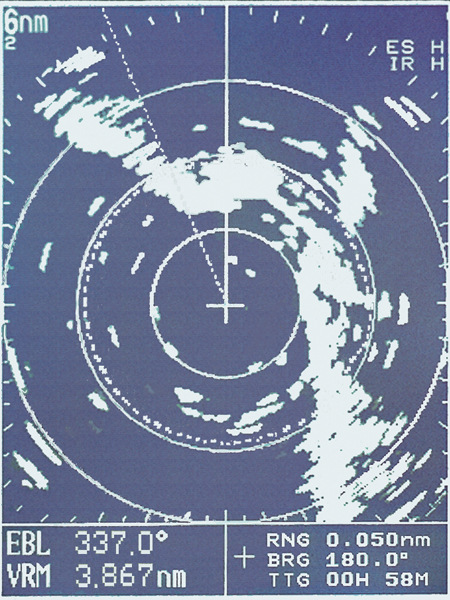

●反轉視訊功能，有效應用於夜間 ;
●采用窄的脈沖長度和雙IF帶寬，提高短距離目標探測 ;

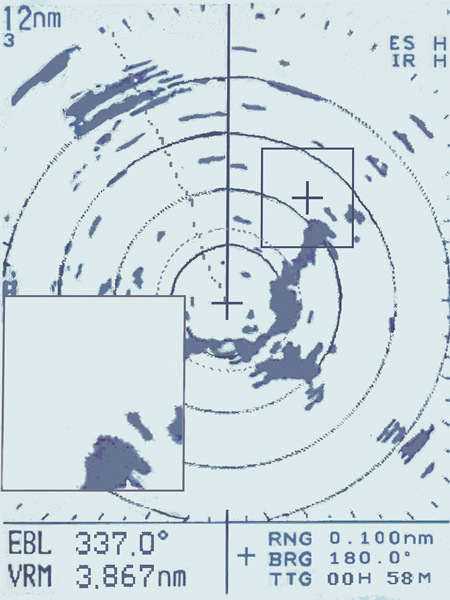

●窗口縮放用於關閉指定區域的觀察 ;

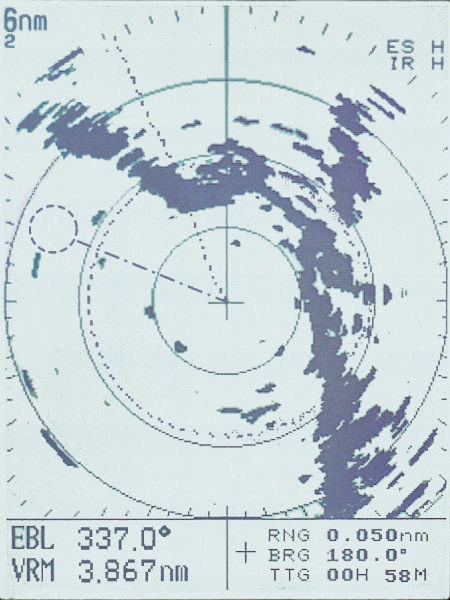

●警戒區域報警(美國專利號碼5032842) 。
技術參數：
●天線：
類型：微帶輻射器，封閉在 ø380 mm 雷達罩內 ;
波束寬度：Hor. 6.2°, Vert. 25°;
轉速：
41 rpm (0.125 ～ 0.75 nm) ;
31 rpm (1 ～ 2 nm) ;
24 rpm (3 ～ 16 nm) ;
●RF 收發器：
頻率：9410±30 MHz(X波段);
脈沖持續時間/脈沖重復頻率(PRR):
0.08 μs/3000 Hz (0.125 ～ 0.75 nm) ;
0.3 μs/1200 Hz (1 ～ 2 nm) ;
0.8 μs/600 Hz (3 ～ 16 nm) ;
峰值輸出功率：標稱 2.2 kW ;
IF 放大器：
IF: 60 MHz ;
帶寬：15 MHz (0.125 ～ 0.75 nm), 5 MHz (1 ～ 16 nm) ;
●顯示：
顯示單元：6"單色LCD，4灰度色調，240 x 320像素，90 mm (W) x 120 mm(H) ;
精度：
距離：使用距離的 1% 或8米，取決於哪個更好 ;
方位：EBL精度±1°;
距離和距圈間隔：
距離：0.125、0.25、0.5、0.75、1、1.5、2、3、4、6、8、12、16 ;
環距(nm)：0.0625、0.125、0.25、0.5、1、2、3、4 ;
回聲軌跡：
間隔：30秒、1分鐘、3分鐘、6分鐘或連續的 ;
介面(NMEA 0183 格式)：
BWC、BWR、DBK、DBS、DBT、DPT、GGA、GLC、GLL、GTD、HDG、HDM、
HDT、MTW、MWV、RMA、RMB、RMC、VBW、VHW、VTG、XTE、ZDA ;
●環境：
溫度(IEC 60945檢測方法)：
天線單元：-25℃ ～ +70℃ ;
顯示單元：-15℃ ～ +55℃ ;
防水性(IEC 60529檢測方法)：
天線單元：IEC IPX6, CFR46 (USCG) ;
顯示單元：IEC IPX5, CFR46 (USCG) ;
●電源：
12 ～ 24V DC, 42W (最大), 8W (在值班員模式中) ;
115/230V AC (具有可選的整流器PR-62);
●尺寸/重量：
天線單元：直徑 380 mm ，高 215 mm ，4.6 kg ;
顯示單元：221×232×111 mm ，1.3 kg 。

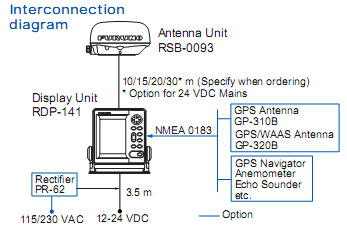

連接圖：
標準配置包括：顯示單元、天線單元、天線電纜(10米, 指定)、電源線(3.5米)、配件和安裝材料。
