．易讀,易操作

．輕,小型設計

．量程燈確保準確和重復測量

．量程自動轉換至+_20k V(20000V)在 1” (25mm)

．數顯和條形圖顯示。

．5分鐘後自動切斷電源（如果不想這樣，也可以不要）

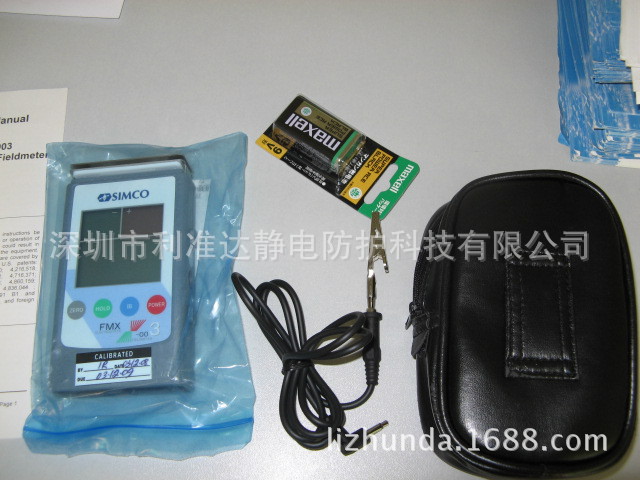

接受設備

小心從紙箱移出設備

檢查運輸中可能造成的損壞，如果有損害，當地的貨運人應立即通知。應發送一份報告給SIMCO, 2257 North Penn Road, Hatfield PA19440, and (215) 822-6401.

清空紙箱確保不移丟小零配件

-規格

測量范圍       : 0 to +_1.49 kV(L0量程)

                +_1.0 kV to +_20.0kV (高量程)

                Range hysteresis:+_1.0 kV to +_1.5 kV

                0 to +_200 V (Ion Balance測量量程)

測量距離: 1”+_1/64” (25mm+_0.5mm); LED導向 正確距離 (在帶電物體和表之間)

反應時間: <1秒

LCD顯示回復率:每秒5次

精確度: +_10%

空氣周圍環境條件: 50°-100°F,（10°-40°C）; 0-60% RH(非凝結)

顯示特性: 條形圖; 紅色 LCD 正極電壓, 藍色 LCD 負極電壓

數顯讀數；自動設置量程, 3位 x.xx=0 to +_1.49 kV

xx.x=+_1.0 kV 至 +_20.0kV(高)

xxx=0 至 200 (離子平衡)

離子平衡模式顯示: [IB]被顯示

電池符合顯示指示器

HOLD 轉換到測量後保留顯示

錯誤信號 [ERR] 出現如果損壞感應器

報警特性:      在以下行為嗶嗶聲將會聽到：

               開電源: 響一聲嗶

               電源開同時失去自動關的特性

 [按下電源開關超過3秒] 響3聲

自動電源關: 電源關掉之前，短的響聲5秒間隔1秒

               超多量程: 持續響聲

自動關電源: 5分鐘後電源自動關掉， 如果此特性失去 [A.OFF]將顯示

電源: 9V, 6F22Y 錳電池.

電池壽命: 超過30 小時

尺寸大小：4 7/8”(123mm)(L)x 2 7/8”(73mm)(W)x1”(25mm)(D)

重量: 6 oz.(0-170g)

外盒材料：導電材料 (ABS)

準備和更換電池

更換電池

Fmx-003 用一個 9V, 6F22Y Manganese 電池. 電池的壽命大約 30個小時. 當電源開關開啟，電源負荷指示器顯示電池情況在前板

圖表1給出電池剩餘電量的顯示

註釋-電池指示器的黑區域顯示和剩下的能量不成比例

更換程序

表的背麵的電池盒有一個可移開標示OPEN(開)的蓋

註釋-連接或斷開電池時要小心。為避免破壞接觸，不要用力拉連接插頭

按下OPEN（開）滑下蓋。

如果有舊電池，把舊電池拿出。

鏈接新電池，插入至電池盒

重新蓋上電池盒

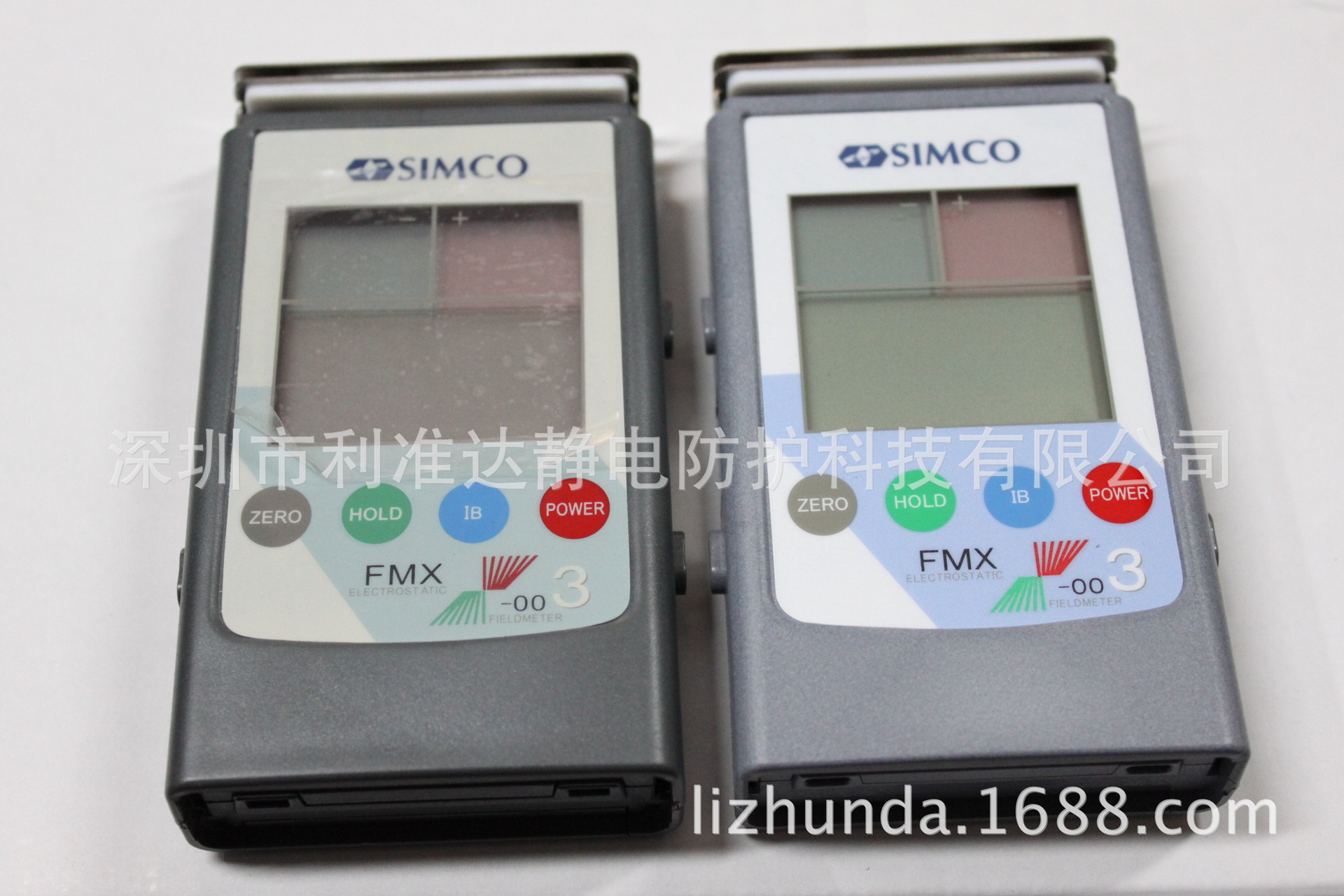

FMX-003 有4個按鍵。輕按一下即可。沒必要重復按鍵。反復錯誤按鍵可能降低有效壽命。

POWER （電源）鍵位紅色，開啟和關掉測試計。如果FMX-003開啟 達5分鐘，將自動關掉。為恢復操作, 當開啟，按下紅色POWER鍵至少達3秒鐘

HOLD（保持） 鍵位綠色，保持測量電荷顯示。HOLD 模式關掉核心LEDs.測量過程中當HOLD鍵按下一次，不能測量，數顯數值和條形圖將保持在顯示屏上。這個功能允許操作員移動表至更易讀的位置。HOLD 模式顯示在電池電荷顯示之上。取消HOLD 模式和恢復測量，再按一次HOLD鍵。

IB鍵位藍色，為IB測量做準備。見第六部分詳情。

ZERO（0）鍵為灰色，把表設置為0電荷。當數顯表開啟，如果在HOLD模式下或讀數超過+0.20.，0調節無效。

說明-為可靠測量,田表必須用提供的地線恰當接地。FMX-003靜電測試計的塑料箱用導電材料做的.接地端口提供潛在電流 。這個終端必須恰當接地以準確測量。

操作：

打開核心LED把感應器朝向一個不帶電的區域。

按下電源鍵POWER。持續一秒的單聲嗶表明為正確操作。電池負荷指示器和條形圖將顯示。

表讀數應該為0。如果不為0，按下0鍵ZERO。

把表置於離電荷表麵1“遠，當表在正確的位置時將形成兩束同心圓的光。

在FMX-003上一條形圖和一數顯顯示器顯示出電壓。.如果你要保持電荷測量值，按下保持鍵 HOLD。

關掉表

．按電源鍵 POWER

如FMX-003開啟達5分鐘,單元將響5次嗶嗶 ，然後自動關掉。不想要這個功能特性，簡單地按下並保持紅色電源鍵達至少3秒鐘。響3聲和A-OFF顯示器指示此特性失去。

結果

在靠近數顯數值處顯示[+]或 [-]代表正測量的電療值。另外，顏色在條形碼也指示電荷的極。紅色和藍色分別顯示正負電。

在測量a static電壓的過程中,如果數顯顯示屏開始閃且伴隨持續響聲，停止測量。靜電大於表能測量的值。試圖測量太高的電荷可能損壞感應器。

第六部分-離子平衡測量操作

說明- FMX-003離子平衡測量特性不能用於測量靜電條的離子平衡。可用於測其他靜電控製設備的離子平衡和檢查表麵的剩餘電量。

FMX-003也能用於測量離子平衡電壓(剩餘電壓).

按電量板釋放鍵在測試計的任何一邊，去除電板裝配組件。

插入電板裝配組件至另外一端（有SIMCO標志的那端）直到點擊入位。

說明-測量過程中不能移動離子平衡板。

導電盒子必須用提供的底線接。準確的離子平衡和排電已經在測量前形成。開啟 離子平衡測量電流,按藍色 IB鍵。.

轉感應器 向未充電的位置

測試表讀數應為0。 如果不為0按0鍵Zero。

把測試表置於中心在電離前方，可重復的距離,比如 1英尺。

在FMX-003上，條形圖和數顯顯示屏顯示瞭離子平衡信息。如果你要保持顯示測量電荷值，按HOLD鍵。關掉測試表。

．按電源鍵POWER

10.按電板釋放鍵在測試表的任何一端以去除電板。按鍵直到入位以儲存電板在另一端。

如果FMX-003開啟至5分鐘，單元將響嗶嗶聲5次，然後自動關掉。此特性可取消（見第五部分）

第七部分-重要說明和警告

在乾凈和乾燥的環境保存和使用。國外分支不能進入或接觸內部零件。

振動和撞擊可能損壞或影響設備的測量的敏感度。

不要嘗試拆散表

在表和測試物體間的測量距離應為1”+_1/64”(25mm+_0.5mm).這個距離已經做過校準。在這個距離特定的準確度是有效的。

敏感的離子平衡 測量接地裝備是必要的.

為保持高隔絕水平的電板，測試表FMX-003應儲存在有小於60% RH的地方.應和乾燥機一起放進塑料拉鏈袋with desiccant.

此測試計不是防爆產品.不要在有火的環境用此產品，比如油漆，苯，汽油,天然氣 等。

設備應一年校準一次。當需要重新校對時，聯系SIMCO客戶服務。

第八部分—問題解決

第九部分-保修

此產品在工廠已做仔細測試，並保證無任何材料和不良瑕疵workmanship. SIMCO將在保修期內維修或更換任何被證明，在我們的檢查下，從購買之日起一年內變得不良的設備。

保修下的退回的設備應由購買者寄運至SIMCO, 2257 North Penn Road, Hatfield, PA, 19440,運費預付且承擔更換成本。以任何原因退回產品之前，聯系SIMCO Customer Service at (215) 822-6401取得退回授權編號。這個編號應和所有退回項目一起。

此設備已被錯誤使用，不恰當的安裝，換掉，因電阻受損，因粗心事故意外，連接不合適的電壓線或已經由其他服務而不是授權工廠代理受理過， 保修不適用。

當SIMCO得零配件已經二不是SIMCO電源或發電機，保修不適用。SIMCO不受理保修，不接受任何義務，責任或與使用產品的相關責任義務
