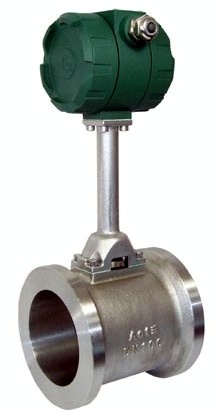

WJLUGB型智能渦街流量計是一種基於卡門渦街原理流體振動式新型流量計,它具有測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點;廣泛應用於封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量。、功能特點及技術參數
1、 測量介質:氣體、液體、蒸汽。
2、 雙排液晶同時顯示累計流量和瞬時流量;
3、 內部鋰電池供電,無需外部電源;
4、 微功耗設計,兩節+3V鋰電池可連續工作一年半以上;
5、 傳感器的感應元件不直接與被測介質接觸,性能穩定、可靠性高。
6、傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使用壽命長。
7、范圍度寬達10:1~15:1。
8、測量范圍:正常工作范圍,雷諾數為20,000-7,000,000;輸出信號不受液體溫度、壓力、粘度及組份影響。測量可能范圍,雷諾數8,000-7,000,000。
9、精度等級:液體,指示值的±1.0%;氣體,指示值的±1.0%;蒸汽,指示值的±1.5%。
10、輸出信號:a.OC門脈沖輸出; b.電流4-20mA(兩線製/三線製)。
11、電源電壓:+24VDC(需要信號輸出時提供)。
12、介質溫度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
13、工作壓力:0-2.5Mpa,法蘭夾持連接(註:應用戶要求,可提供其它壓力等級,需定做)。
14、壓力損失:ΔPΔP=1.079*10-6*ρ*v2 (式中:ΔP:壓力損失kpa;ρ:被測介質的密度kg/m3;V:被測介質的流速m/s)。
15、殼體材料:碳鋼;不銹鋼(1Cr18Ni9Ti)。
16、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大於DN300口徑為插入式)。
17、環境溫度 -25℃~+55℃;濕度≤85%RH。
18、防爆類型:隔爆型;防爆標志;iaIIcT4。渦街流量計
二19、工作狀況下流量范圍(單位:m3/h),見表
DN(mm) | 液體 | 氣體 | 蒸汽 |
20 | 0.8-10 | 5-40 | 8-80 |
25 | 1-12 | 7.2-60 | 10-120 |
32 | 1.5-20 | 12-100 | 15-200 |
40 | 2-30 | 18-150 | 20-300 |
50 | 3-50 | 30-300 | 30-450 |
65 | 6-80 | 50-420 | 60-800 |
80 | 10-130 | 70-600 | 100-1300 |
100 | 20-200 | 120-1000 | 200-2000 |
125 | 30-300 | 180-1500 | 300-3000 |
150 | 45-450 | 240-2000 | 450-4500 |
200 | 90-900 | 480-4000 | 900-9000 |
