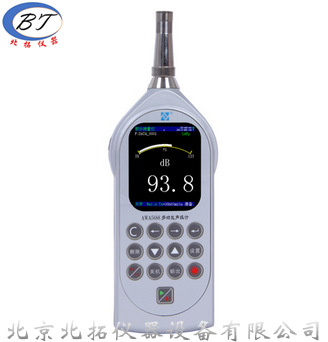

AWA5688型多功能聲級計
AWA5688型多功能聲級計是采用數字信號處理技術的新一代噪聲測量機器，是AWA5680系列的升級產品，功耗更低，功能更強，彩屏液晶，界麵友好，顯示內容豐富。A、C、Z三種並行（同時）的頻率計權及F、S、I三種並行（同時）的時間計權，可以同時測量多種評價指標，一檔量程實現105 dB級線性范圍。分析功能多，統計、積分、1/1 OCT、1/3 OCT、FFT和數字記錄可以同步或異步啟動。獨特的快速設置功能可幫用戶“一鍵”設好相關標準要求的分析機模式和參數，回到測量界麵按下啟動即可完成一次測量。低功耗、電池與外接電源自動切換功能的設計，可以實現超長時間的持續測量。32 Mb 的FLASH RAM可靠保存測量結果，也可選配大容量SD卡。
技術參數:
1、概述
AWA5688型多功能聲級計仍采用模塊化設計，用戶可以根據需要選購相應的模塊。特別適於環境噪聲監測，可內嵌GPS定位系統（選配），測量噪聲的同時，提供位置信息及測量運動速度；外置微型打印機（選配），可現場打印測量結果；外置GSM無線數據傳輸模塊（選配），可通過SMS(短信)將測量結果發到指定的手機或計算機上。並增加瞭FFT分析功能，可進行頻譜及總值分析。
該機器可廣泛應用在環境保護、勞動衛生、工業企業、科研教學等領域，完成環境噪聲測量、聲功率級測量、機器設備噪聲測量以及建築聲學測量。
2、主要特點
2.1 105dB的超大級線性范圍，無需切換量程。
2.2 頻率計權、時間計權、檢波全部采用數字信號處理技術實現，同時完成A、C、Z三種頻率計權、F、S、I三種時間計權等多種指標的測量。
2.3 2.6寸彩屏顯示，分辨率240×320，顯示內容豐富。
2.4 快速設置：選擇適用的標準或測量方法，自動設好相關標準要求的分析機模式和參數，並關閉不需要分析功能，更方便使用和省電。
2.5 32 Mb的FLASH RAM可靠保存測量結果，並可選配SD卡大容量存貯模塊。
2.6 可實時(同時)測量及顯示多個指標。
2.7 漢字加圖標菜單操作，使用更方便。
2.8 功能強大，可直接在機器上查看統計分佈圖，累積分佈圖，24小時分佈圖，OCT頻譜分佈圖，1/3OCT頻譜分佈圖和FFT頻譜分佈圖等。
2.9 液晶陽光下可讀，亮度可調，方便陽光下監測。配有LED指示燈，並可在遠處觀查機器工作狀態。
2.10 動態條圖、波形圖及刻度圖，更直觀反映噪聲變化趨勢。
2.11 測點名可以由用戶任意輸入中英文，支持中文拼音輸入。
2.12 機器內部可保存最多256次聲學校準記錄。
2.13 交流輸出可以接監聽耳機,以便主觀評價。
2.14 用戶配置不同靈敏度的傳聲器可得到不同的測量范圍。
2.15 內部可嵌GPS定位系統，測量噪聲的同時還可以獲得準確的位置信息及運動速度（選配）。
2.16 內部可嵌藍牙模塊，可無線打印測量結果或通過手機操作機器（選配）。
2.17 外接微型打印機，可現場打印測量結果。
2.18 外接GSM無線數據傳輸模塊，測量結果可及時通過SMS發到指定的手機或計算機（選配）。
2.19 外接太陽能電池模塊，可在野外超長時間工作（選配）。
2.20 大容量存貯（選配），SD卡（最大32GB）。
2.21 USB介面：符合USB1.1標準，兼容USB2.0標準。
2.22 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電。外接電源電壓很低或拔掉時，機器自動切為電池供電，過程中機器不會停機。
2.23 啟動方式：按鍵、超限、定時、等間隔。
2.24 測量時間：1秒到99小時，任意設定。
2.25 自動開/關機：可定時自動開關機。
3 主要性能指標
3.1 傳聲器組合：Φ12.7mm（1/2″）預極化測試電容傳聲器+AWA14602型前置級，標配靈敏度級：-40 dB (以1V/Pa為參考0dB)。
3.2 線性測量范圍：
28dB（A）~133dB（A）；33dB（C）~133dB（C）；
40dB（Z）~133dB（Z）；LCPeak（66~136）dB
測量區間：30dB~133dB
3.3 頻率范圍：20Hz~12.5kHz
3.4 A/D位數：24位
3.5 采樣頻率：48 kHz
3.6 本機電噪聲：小於A計權3 μV、C計權4 μV、Z計權5 μV（不含前置級，用50Ω電阻直接短路）。
3.7 測量上限：由所配傳聲器靈敏度決定。可按“93-傳聲器靈敏度級”進行估算。
3.8 級線性范圍：105dB（A計權）
3.9 時間計權：並行（同時）F﹑S﹑I
3.10 頻率計權：並行（同時）A、C、Z
3.11 檢波特性：真有效值數字檢波
3.12 聲級計類型：X類聲級計
3.13 執行標準：GB/T3785-2010 2型，IEC61672：2013 2級, GB/T 3241-2010 2級,IEC 61260：2014 Class 2, GB/T 15952-2010,IEC 61252:2002。
3.14 顯示器：2.6寸彩屏顯示，分辨率240×320，顯示內容豐富，背光亮度可自動調節或手動46級調節。
註：關背光時屏幕不顯示。
3.15 主要顯示內容：可實時測量及顯示多個測量指標、統計分佈圖、24小時列表值、OCT頻譜值、1/3OCT頻譜值及FFT頻譜分佈圖等。
3.16 主要測量功能：積分測量功能、統計分析功能（內含24小時自動監測功能）、個人聲暴露測量、1/1 OCT分析功能、1/3 OCT分析功能、記錄功能、FFT分析功能、錄音功能（需選配SD卡）。
3.17 主要測量指標：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等
註：x為A，C，Z，y為F,S,I，N為1～99
LCpeak測量下限為測量上限減70dB。
3.18 數據存貯：3300組帶分佈圖的單統計分析結果，2600組帶分佈圖的雙統計分析結果（標配32 Mb FLASH RAM）。
3.19 輸出介面：AC（交流）、DC（直流），RS-232C至計算機或微型打印機，USB介面。
1) 交流輸出：輸出信號幅度可在交流、1kHz和關閉中選擇，輸出可接8Ω監聽耳機，輸出阻抗：100歐姆，諧波失真小於0.1%。
2) 直流輸出：可選擇輸出A、C、Z三種頻率計權、F、S、I三種時間計權組合的瞬時聲壓級，輸出比例：15.5mV/dB。100dB時輸出電壓為1.55V（靈敏度級：-40.0dB），最大輸出電壓2.07V。
3) RS232介面：接至計算機可實時輸出A、C、Z三種頻率計權、F、S、I三種時間計權的瞬時聲壓級，1秒最大聲壓級，1秒積分聲壓級，已保存的測量結果。接至AH40微型打印機可打印出測量結果及相關圖表。
4) USB介面：符合USB1.1標準，兼容USB2.0標準。
3.20 日歷時鐘：每月誤差小於1分鐘，可GPS授時、校時，內置後備電池。
3.21 電源：4節LR6（5號）堿性電池或4.5V～6V的外接電源。
3.22 測量界麵的工作電流如下表所示：
分析機 | 對比度 | 背光 | 工作電流 |
統計功能 | 25 | 開 | <70 mA |
關 | <50 mA | ||
積分功能 | 25 | 開 | <70 mA |
關 | <60 mA | ||
OCT或FFT | 25 | 開 | <90 mA |
關 | <70 mA |
測試條件：5V外接電源
如選配瞭GPS時，工作時電流增加約60mA左右。
打開藍牙設備，工作電流會增加約15mA左右。
3.23 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電；外接電源電壓很低時，機器自動切為電池供電，過程中不改變機器工作狀態。
3.24 統計分析功能：可以任選頻率計權及時間計權，采樣速率為47次/秒。
3.25 測量時間：手動，1s到99小時任意設置或分檔設置。
3.26 工作溫度：-10℃～50℃
3.27 相對濕度：20%～90%
3.28 外形尺寸（mm）：260×80×30
3.29 GPS定位功能（選配）：測量經度、緯度、海拔、運動速度，並可與噪聲測量結果一同記錄。還可利用GPS定位信息測量運動方向、兩點直線距離。
1) 接收器類型：16通道
2) 更新速率：1Hz
3) 定位精度：2.5m
4) 啟動時間：熱啟動<3.5秒
溫啟動 33秒
冷啟動 34秒
5) 接收靈敏度:
跟蹤 -158dBm
捕獲 -148dBm
冷啟動 -142dBm
6) 授時精度：50ns
7) 運行限製：海拔高度 <18000m
速度 <515m/s
3.30 倍頻程頻譜分析功能（選配）
濾波器類型：並行(實時)倍頻程，G=103/10
符合標準：GB/T 3785-2010 2級、GB/T 3241-2010 2級,IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。
濾波器中心頻率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。
時間計權：F及S。
實時分析：同時完成所有中心頻率及A計權，C計權，Z計權。
主要測量界麵：列表界麵、圖形界麵、醒目界麵和室內界麵。列表界麵和圖形界麵可以同時顯示9個中心頻率的頻帶聲級壓以及A、C和Z計權聲壓級。室內界麵可以同時顯示31.5 Hz～500 Hz 5個中心頻率的頻帶聲壓級和A計權聲壓級。
級線性范圍：90dB以上。
主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶最大聲壓級(Max)、頻帶最小聲壓級(Min)、頻帶等效連續聲壓級(Leq,T)、NR。
3.31 1/3倍頻程頻譜分析功能（選配）
濾波器類型：並行(實時)倍頻程，G=103/10。
符合標準：GB/T 3785-2010 2級、GB/T 3241-2010 2級，IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。
濾波器中心頻率：20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz。
時間計權：F及S。
實時分析：同時完成所有中心頻率及A計權，C計權，Z計權、用戶自定義頻率計權。
主要測量界麵：列表界麵、圖形界麵和醒目界麵。列表界麵和圖形界麵可以顯示29個中心頻率的頻帶聲級壓以及A、B、C、D、Z、T、U計權聲壓級。
級線性范圍：90dB以上。
主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶最大聲壓級(Max)、頻帶最小聲壓級(Min)、頻帶等效連續聲壓級(Leq,T)。
3.32 FFT分析功能（選配）
FFT分析前的預計權：A，C，Z計權
時間計權：F、S可選。
符合標準：GB/T 3785-2010 2級，IEC 61672：2002 Class 2。
FFT分析線數：2048線。
采樣頻率：32kHz、16kHz、8kHz、4kHz、2kHz。
分析頻率上限：13750.0Hz、6875.0Hz、3437.5Hz、1718.8Hz、859.4Hz。
每線帶寬：15.625Hz、7.8125Hz、3.9062Hz、1.9531Hz、0.9765Hz。
窗函數：平頂窗、佈氏窗、漢寧窗、矩形窗可選。
主要顯示界麵：列表界麵、圖形界麵。
主要測量指標：每根譜線下的快時間計權瞬時值、慢時間計權瞬時值、譜線下的最大聲壓級(Max)、譜線下的最小聲壓級(Min)、譜線下的等效連續聲壓級(Leq,T)，測量經歷時間(Tm)。
3.33 個人聲暴露計（選配）
符合標準：GB/T 15952-2010,IEC 61252:2002，GB/T 3785-2010 2級，IEC 61672：2013 Class 2。
級線性范圍：90dB以上。
測量內容：TWA、LAVG、DOSE、Lex,8h
交換率：3、4、5、6可選
門限值：40dB～90dB可選
標準限值：70dB～90dB可選
