簡述:
電加熱反應釜是用電熱棒加熱夾套裡麵的傳熱介質,使熱介質溫度升到所需要的溫度傳熱給反應釜內的物料,然後有測溫控製機控製電熱棒使其斷電恒溫。根據物料加熱溫度及使用工況不同,電加熱反應釜的電加熱方式通常分為電阻加熱、紅外線加熱和比較常用的介質加熱(導熱油、蒸汽、熱水)等可循環。
特點:
具有加熱快、耐高溫、耐腐蝕、衛生、無環境污染、無需鍋爐自動加溫、使用方便等,廣泛擁有醫藥、化工、食品、天然調味品、食品添加劑、輕工等行業。
組成:

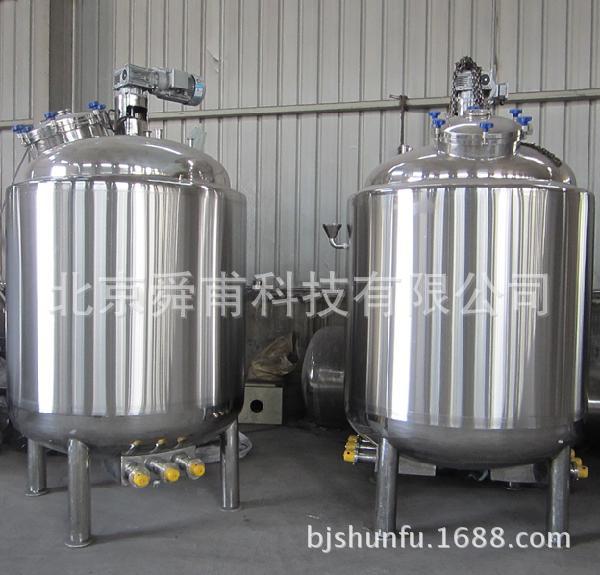

電加熱反應釜由釜體、釜蓋(封頭)、夾套、電加熱裝置、攪拌器、傳動裝置(電機減速機)、軸封裝置(機械密封)、支撐(平臺、支腿)、保溫介質等組成。
管口配置有人孔、進料口、出料口、視鏡、射燈、呼吸口、CIP(配萬向清洗球)、溫度表、溫度傳感器、冷熱介質進出口等工藝管口。
維護:
1、應嚴格按產品銘牌上標定的工作壓力和工作溫度操作使用,以免造成危險。
2、嚴格遵守產品使用說明書中關於冷卻、註油等方麵的規定,做好設備的維護和保養。
3、所有閥門使用時,應緩慢轉動閥桿(針),壓緊密封麵,達到密封效果。在關閉的時候不能用力過猛, 以免損壞密封麵。
4、電氣控製機表應由專人操作,並按規定設置過載保護設施。
故障排除:
1、密封麵處出現泄漏時將螺桿重新上緊,重新修磨拋光密封麵。
2、閥門處出現泄漏時維修、更換閥桿(針)、閥口。
3、外磁鋼旋轉,內磁鋼不轉,電機電流減小時需重新更換內磁鋼。
4、傳動器內有摩擦的噪音時需更換軸承、軸套。
電加熱反應釜參數表:
公稱容積 | 100L | 300L | 500L | 1000L | 2000L | 3000L | 5000L | 10000L |
內徑尺寸(㎜) | 500 | 800 | 900 | 1100 | 1400 | 1500 | 1800 | 2100 |
換熱麵積(㎡) | 0.9 | 2.0 | 2.7 | 4.5 | 7.5 | 10.0 | 13.5 | 22 |
電加熱功率(KW) | 9 | 12 | 24 | 36 | 48 | 72 | 86 | 108 |
攪拌功率(KW) | 0.55 | 0.75 | 1.5 | 3.0 | 4.0 | 5.5 | 7.5 | 11.0 |
轉速(r/m) | 定速或變頻調速 | |||||||
攪拌形式 | 槳式、錨式、框式、螺條式、刮壁式等按物料性質設計製造 | |||||||
工作壓力(Mpa) | 按工藝條件設計製造 | |||||||
工作溫度℃ | -20°-500° | |||||||
夾套加熱/冷卻介質 | 水、導熱油、遠紅外/冷卻水、冷油 | |||||||
保溫材料 | 聚氨酯/巖棉 | |||||||
管口配置 | 滿足條件下可按需進行設計 | |||||||
罐體材質 | SUS304/316L或其他內襯防腐不銹鋼材料 | |||||||
容器類別 | 常壓/一類 | |||||||
備註 | 以上內容僅供參考,詳情請咨詢我公司,按URS設計、製作。TEL:18611333977 |
本公司主營各種電加熱反應釜設備,如需瞭解更多詳情,歡迎與我們交流!
