供應南洋不銹鋼反應鍋、不銹鋼反應釜
反應鍋使用說明書
一、 用途及特性
反應鍋具有耐高溫、耐腐蝕、生產能力強等優點,廣泛用於醫藥、飲料、化工、顏料、樹脂、科研等工業部門。
二、 結構特點

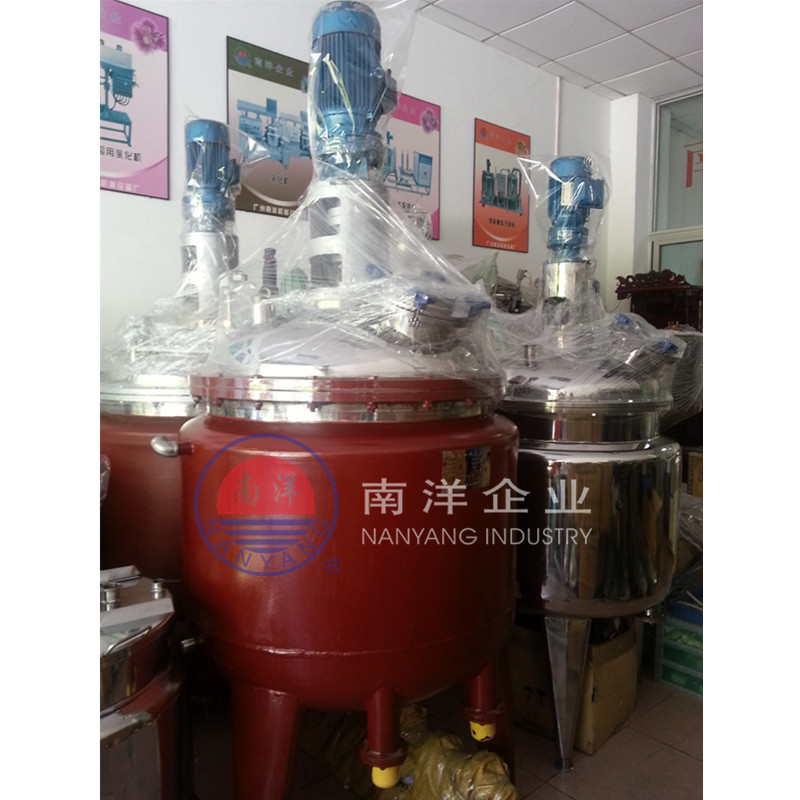

反應鍋由鍋體、鍋蓋、攪拌器、加熱夾套、支承及傳動裝置、軸封裝置等組成,鍋體、鍋蓋、攪拌器、軸封等均由Icrl8Ni9Ti不銹鋼製作。

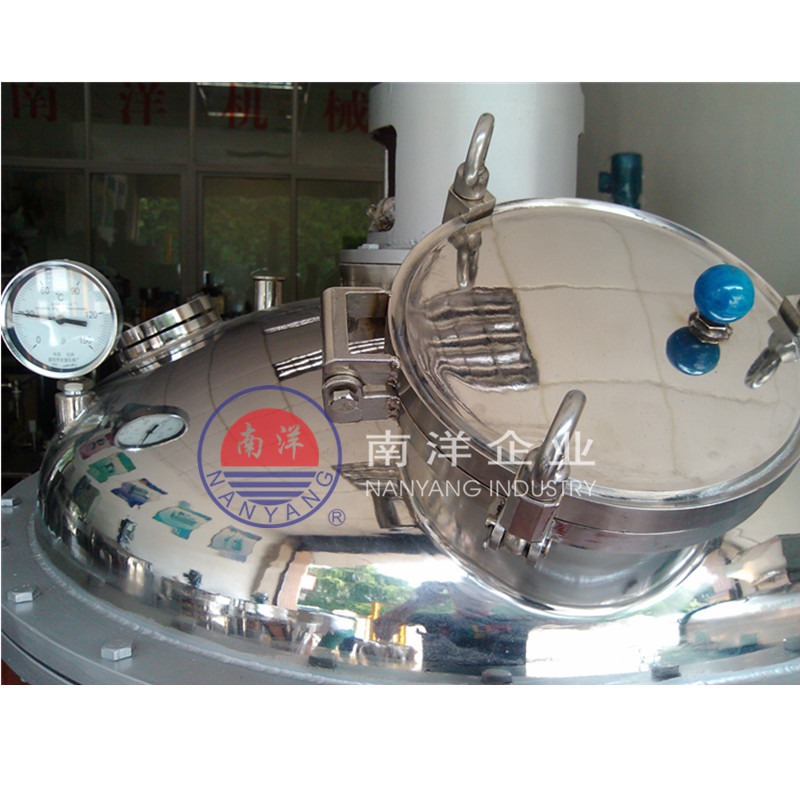

鍋體與鍋蓋由法蘭密封聯接,鍋體下部有放料孔,鍋內有攪拌器,鍋蓋上開進料、攪拌觀察、測溫測壓、蒸汽引出分餾、安全放空等工藝管孔。
鍋蓋上部焊接支架上,裝置減速機與電機,由傳動軸驅動鍋內攪拌器,軸封裝置在鍋蓋頂部。
加熱夾套上開有進、排油(汽)測量,放空蒸汽閥門、電熱捧等接管孔。

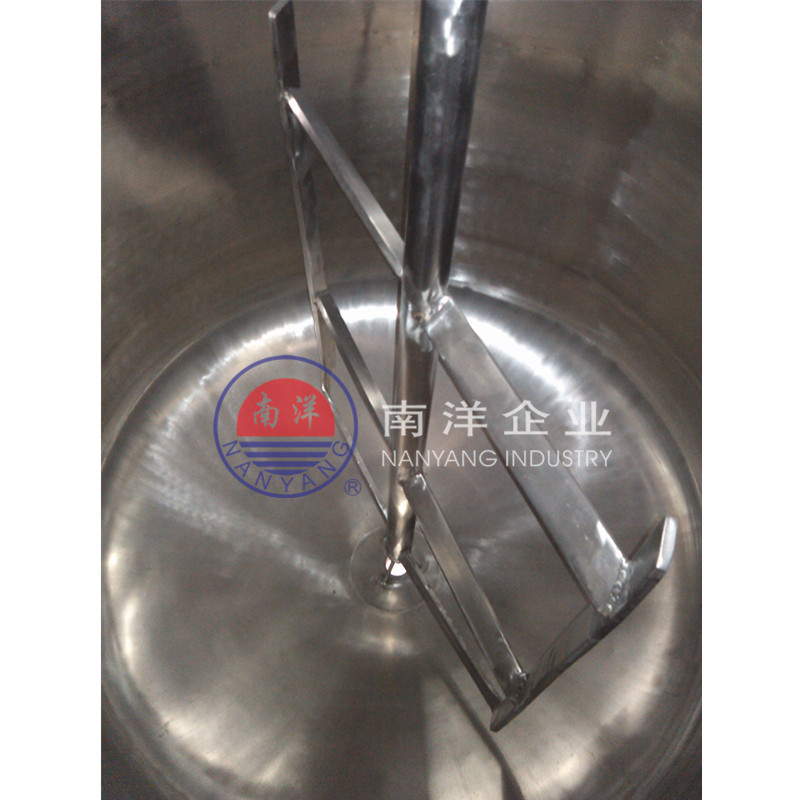

由於用戶因生產工藝、操作條件不盡相同,對鍋蓋工藝開孔、攪拌型式(有漿式、錨式、框式、螺旋式等)、支承型式(懸掛式或支座式)以及填料密封裝置等不同要求,可與本廠聯系,另行設計。
(各種大小規格容量均可定做,價格請聯系賣傢!)
(我們是廠商,聯系時請說在阿裡巴巴上看到信息!)
三、 技術參數
公稱通徑 | 100L | 200L | 300L | 500L | 1000L | 1500L | 2000L | 3000L |
蒸汽工作壓力 | 0.25MPa | |||||||
試驗壓力 | 0.40MPa | |||||||
攪拌漿轉速 | 35r/min | |||||||
電加熱功率 | 6×2KW | 6×3KW | 6×3KW | 6×5KW | 12×4KW | 14×4 KW | 15×5KW | 18×5KW |
外型尺寸 長×寬×高 | 700× 700×1240 | 800× 800×1400 | 900× 900×1520 | 1100×1100×1920 | 1400×1400×2450 | 1500×1500×2650 | 1700×1700×2820 | 1900×1900×3250 |
四、 使用與保養
使用反應鍋前必須關閉冷媒進管閥門,放盡鍋內和夾套內的剩餘冷媒,再輸入物料、開動攪拌器,然後開啟蒸汽閥門和電熱電源,到達所需溫度後,應先關閉蒸汽閥門和電熱電源,過2~3分鐘後,再關攪拌器,加工結束後,放盡鍋內的夾套剩餘冷凝水後,應盡快用溫水沖洗,刷掉粘糊著的物料,然後用40℃~50℃堿水在容器內壁全麵清洗,並用清水沖洗,特別鍋內無物料(吸熱介質)空鍋情況下,不得開啟蒸汽閥門和電熱電源,特別註意使用蒸汽壓力,不得超過額定工作壓力。
保養反應鍋要經常註意整臺設備和減速器的工作情況,減速器潤滑油不足時應立即補充,電加熱介質油每半年要進行更換,對夾套和鍋蓋上等部位的安全閥、壓力表、溫度表、蒸餾孔、電熱棒、電器機表等要定期檢查,如果有故障要即時調換或修理,設備不用時,一定要用溫水在容器內外壁全麵清洗,經常擦洗鍋體,保持外表清潔和內膽光亮,達到經久耐用的目的。
五、 不銹鋼反應鍋主要技術參數
1、電加熱不銹鋼反應鍋主要技術參數
公稱 容量 (L) | 實際 容量 (L) | 電熱
功率 | 夾鍋 容量 (L) | 內鍋 尺寸 (㎜) | 外鍋 尺寸 (㎜) | 支座螺 孔中心 距(㎜) | 支座螺 孔數及大小 | 減速機 型號 | 電機 功率 (n/kw) | 攪拌 速度 (r/min) |
50 | 61 | 3×2kw | 95 | Φ350 | Φ550 | Φ750 | 4×Φ16 | m3 | 1450/0.6 | 35 |
100 | 120 | 6×2kw | 120 | Φ500 | Φ700 | Φ820 | 4×Φ16 | m4 | 1450/1.1 | 35 |
200 | 247 | 6×3kw | 200 | Φ600 | Φ800 | Φ960 | 4×Φ16 | m4 | 1450/1.5 | 35 |
300 | 355 | 6×3kw | 250 | Φ700 | Φ900 | Φ1060 | 4×Φ16 | m6 | 1450/2.2 | 35 |
500 | 580 | 6×3kw | 290 | Φ900 | Φ1100 | Φ1280 | 4×Φ20 | m6 | 1450/2.2 | 35 |
1000 | 1215 | 12×4kw | 560 | Φ1200 | Φ1400 | Φ1640 | 4×Φ20 | m8 | 1450/4 | 35 |
1500 | 1665 | 14×4kw | 650 | Φ1400 | Φ1600 | Φ1860 | 4×Φ20 | m8 | 1450/4 | 35 |
2000 | 2244 | 15×5kw | 750 | Φ1500 | Φ1700 | Φ1980 | 4×Φ20 | m8 | 1450/4 | 35 |
3000 | 3325 | 18×5kw | 950 | Φ1600 | Φ1800 | Φ2080 | 4×Φ20 | m8 | 1450/5.5 | 35 |
(實物拍攝 盜圖必究)
