填料支撐格柵

產品介紹：

    填料支撐格柵是結構最簡單、最常用的填料支承裝置。如圖所示。它放置於焊接在支承圈上。鑄鐵支承柵板長期應用於氯堿工業及硫酸工業中。但在裝填散堆填料時，可在柵板條上整齊擺放大尺寸十字隔板環填產，其尺寸規格視塔內填料型號而定。若塔內填料過小則擺放幾層，尺寸依次減小，以使上麵散堆填料不易落下，這樣還可使柵板各距離加大，以節省材料及加工工時。

產品應用：

    填料支撐格柵主要應用於波紋填料塔和散堆填料塔。如各種化工設備、環保設備中的填料塔作為填料支撐，原油三相分離器油氣水分離過程中的波紋板聚結填料側麵支撐、底部支撐，硫酸吸收塔、乾燥塔及冷卻塔就是在耐酸陶瓷柵板上增砌陶瓷十字環，然後再上麵散裝顆粒型填料。在柵板支承上放置一盤板波紋填料也是一個好辦法，這樣不但使支承裝置開孔率加大，而且也可使柵條間距加大到100mm以上。有的在柵板條下端開鋸齒槽，可使液體易於流下且較均勻。

結構與尺寸：

    填料支撐格柵需根據下列因素確定：塔徑、塔體橢圓度、填料直徑、填料層高度、柵板加工製造及安裝拆卸。塔徑較小是，采用整塊式柵板。塔徑小於350mm時，柵板可直接焊接在塔壁上，塔徑在400-500mm時，柵板需擱置在焊接於塔壁的支撐圈上。直徑較大時，宜用分塊式柵板。塔徑在600-800mm時，柵板由兩塊組成.塔徑在900-1200mm時，柵板由三塊組成。塔徑在1400-1600mm時，柵板由四塊組成。但不管柵板分成幾塊，均需將其擱置在焊接於塔壁的支撐圈或支撐塊上，大塔的支撐圈還得用支持板來加強。分塊式柵板，每塊寬度為300-400mm.每塊重量不能過重，以便從入孔進行裝卸。

為瞭增加柵板的剛度，用於塔徑大於900mm的柵板，須增加上、下連接板。但用於支撐波紋填料時，不用上連接板。

填料支承柵板能支承的填料層高度

                               填料格柵能支承的填料層高度如下表：

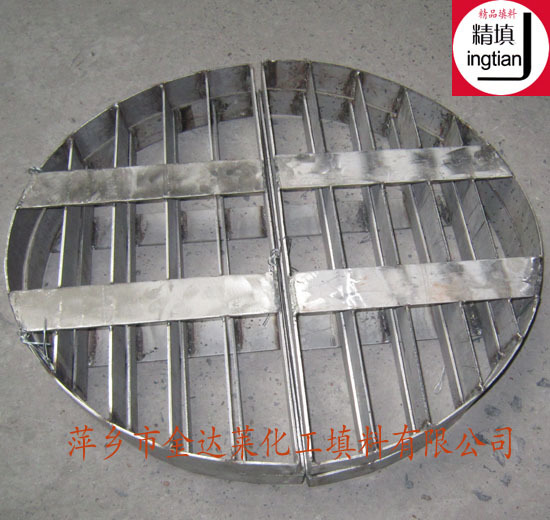

                      不銹鋼304填料支撐格柵

                316L填料支撐柵板

                  填料格柵及支撐圈、壓柵

                              原油處理三相分離器、聚結器中油水聚結填料側麵支撐

                            填料支承格柵

     萍鄉金達萊主營各種化工塔內件如填料格柵、壓柵、槽式液體分佈器、駝峰支撐板、液體再分佈器、液體收集器、絲網除沫器以及塑料、陶瓷、金屬鮑爾環等散堆填料及波紋規整填料，各種類型的工業瓷球，活性氧化鋁、分子篩、、環保過濾材料、催化劑、石化助劑、活性炭等，不銹鋼蜂窩斜管填料、PPH鮑爾環、惰性瓷球、微孔陶瓷過濾材料、不銹鋼絲網波紋填料、陶瓷波紋填料、塑料孔板波紋填料等各種化工環保填料等。

    公司位於享譽國內外的化工填料之鄉萍鄉市安源工業區。所有產品由國傢非金屬材料和設備質量監測中心檢驗認證。公司在湖南大學、北京石化工程公司、洛陽石化工程公司、中國石油化工科學研究院、撫順石研院、中國環科院、中科院大連物化所等科研院所的大力支持下，先後開發瞭一系列產品，並多次獲得國傢獎勵和國傢重點新產品稱號。為強化公司管理、實現與國際經濟接軌，公司全麵推行瞭國際標準ISO9001質量保證體系。歷年來，中國石油天然氣集團公司、中國石化集團公司等大型企業均指定我公司為其石油化工專用備品配件資源市場成員。國內外許多客戶，包括美國、德國、中東及東南亞等國傢和地區，都和本公司建立瞭良好的合作關系。公司還獲得瞭多項專利：壓縮天然氣分子篩、陶瓷七巧環填料、耐酸嵌合式瓷磚、八柱弧形環填料、KK開孔瓷球等產品。

    公司技術人員參與起草製訂瞭填料標準《塑料塔填料技術條件》（HG/T3986-2007）以及多項國傢標準和化工行業標準：如《耐化學腐蝕陶瓷塔填料技術條件》（GB/T18749-2008）,《工業活性氧化鋁》（HG/T3927-2007）,《環孔支撐劑》《工業瓷球-惰性瓷球》、《工業瓷球-開孔瓷球》等。

 公司戰略：規范行為、強化管理、持續改善、快速發展。

 萍鄉金達萊“精填”牌的品牌理念：為國內外客戶提供精品填料，以實用的產品+優秀的質量+合理的價格+完善的服務=第一品牌！

 不斷創新：　萍鄉金達萊化工填料不斷研發、創新產品，不斷推出越來越多的高效填料回報給客戶，讓客戶獲得實惠和實用的享受。

 公司宗旨：成長於客戶滿意，贏利於夥伴成功。製造須靠低成本、竟爭須靠高品質。

萍鄉金達萊質量承諾：高質量標準的設備+優質的原材料+標準化的過程控製=質量第一！
