攪拌器的選型

1、 按照工藝條件、攪拌目的和要求，選擇攪拌器型式，選擇攪拌器型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌目的的因果關系。

2、 按照所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態，工藝對攪拌混合時間、沉降速度、分散度的控製要求，通過實驗手段或計算機模擬設計，確定電動機功率、攪拌速度、攪拌器直徑。

3、 按照電動機功率、攪拌轉速及工藝條件，從減速機選型表中選擇確定減速機型。如果按照實際工作據矩來選擇減速機則實際工作扭矩應小於減速機許用據矩。

4、 按照減速機的輸出軸頭d和攪拌軸系支承方式選擇與d相同型號規格的機架、聯軸器。

5、 按照機架攪拌軸頭d0尺寸，安裝容納空間及工作壓力、工作溫度工藝要求選擇密封型式。

6、 按照安裝形式和結構要求，設計選擇攪拌軸結構型式，並校核其強度、剛度。

如按剛性軸設計，在滿足強度條件下n/nk≤0.7

如按柔性軸設計，在滿足強度條件下n/nk≥1.3

7、 按照機架的公稱尺寸DN、攪拌軸的擱軸型式選擇安裝底蓋、凸緣座、凸緣法蘭。

8、 按照支承和搞振條件，確定是否配置輔助支承。

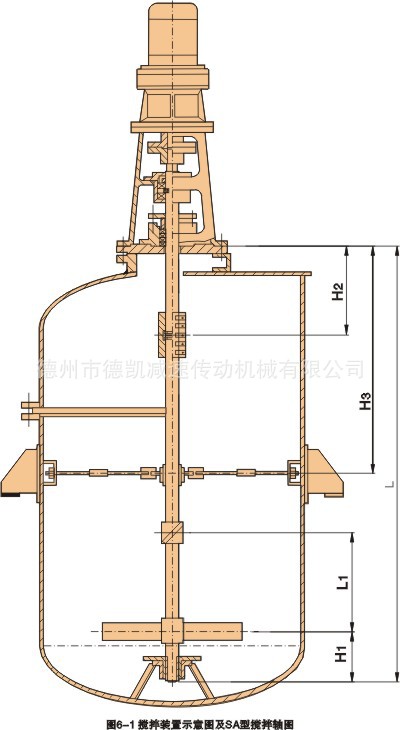

在以上選擇型過程中，攪拌裝置的組合，配置可參考<攪拌傳動裝置示意圖>，配置過程中各部件之間連接關鍵尺寸是軸頭尺寸，軸頭尺寸一致的各部件原則上可互換、組合。

設計選擇步驟中前二步屬攪拌工藝設計范疇，後勤部六步屬攪拌裝置結構設計范疇。本圖冊所提供的數據圖表主要用於攪拌裝置結構設計選用。如用戶無法自己進行設計選型，請告訴我們，本廠願為您做出其不意最優化的攪拌裝置設計。
