    中藥提取罐,多功能提取罐,酵素萃取機組,正錐直筒式提取罐設備
    商品代碼: 11406484
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明


    產品介紹

    *因產品有不同種規格大小,不同時期原材料價格也會有浮動,以上報價僅供參考,請以當日提供報價為準。

    *對外加工: 可以按用戶要求來圖、來樣加工非標產品。

    undefined




     多功能提取罐,中藥提取罐,直筒式提取罐,正錐提取罐設備用途及概述

           本多功能提取罐適用於中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強製循環滲漏作用,芳香油提取及有機溶媒回收等多種工藝操作,具有效率高、操作方便等優點。可適用於中藥提取工藝中的水提取、醇提取、揮發油提取並可回收渣滓中的溶劑。

          本設備主罐及輔助設備凡與藥物接觸之處,均采用SUS316L或SUS304不銹鋼製作加工,符合製藥2010版GMP要求,因而能保證藥品的質量,且壽命長。




    產品特征描述

    1、提取罐成套設備由:1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。

    2、提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作臺等;提取罐保溫層以巖棉作為保溫材料。

    3、內筒體材質為優質SUS304/316L,夾套采用全封閉,外筒體SUS304亞光薄鋼板。 罐內配備CIP清洗自動旋轉噴洗球頭,測溫孔、防爆視燈、視鏡、快開式投料口等,確保操作簡便,符合GMP醫藥標準。具有溶劑分佈均勻,出渣方便等特點。




    主要技術參數表

    規格型號

    TQ-1000

    TQ-1800

    TQ-3000

    TQ-6000

    TQ-8000

    TQ-10000

    全容積(L)

    1180

    2300

    3180

    6300

    8500

    11000

    罐內設計壓力(MPa)

    0.09

    夾套內設計壓力(MPa)

    0.3

    加料口直徑(㎜)

    400

    400

    400

    500

    500

    500

    加熱麵積(㎡)

    3

    4.7

    6.8

    10

    12

    15

    冷凝麵積(㎡)

    4

    5.4

    8

    10

    15

    18

    冷卻麵積(㎡)

    1

    1

    1.5

    2.2

    2.2

    2.2

    過濾麵積(㎡)

    0.25

    0.25

    0.25

    0.3

    0.3

    0.36

    排渣門直徑(㎜)

    800

    800

    800

    1000

    1000

    1000

    耗汽(kg/h)

    285

    346

    570

    718

    903

    1140

    設備重量(kg)

    1800

    2050

    2400

    3025

    4030

    6500

    加熱汽管口

    DN-50

    DN-50

    DN-60

    DN-60

    DN-80

    DN-80

    二次汽管口

    DN-80

    DN-80

    DN-100

    DN-100

    DN-100

    DN-100

    冷卻水管口

    DN-50

    DN-50

    DN-60

    DN-60

    DN-70

    DN-70

    電動機功率Kw

    2.2

    4.0

    5.5

    5.5

    7.5

    7.5

    攪拌轉速Rpm/min

    21-120

    註:

    1、多功能提取罐選型需提供的工藝參數:物料性質、工作壓力、提取溫度/時間、使用工況等。

    2、圖表中攪拌電機功率供參考,攪拌電機功率、攪拌轉速及攪拌槳形式以物料性質而定。

    3、圖表以外的更多未列容積按用戶要求製造。更多詳細瞭解該設備,請致電與我們聯系。




    提取工作原理

          本設備的整個提取過程是在密閉可循環系統內完成,可在常溫常壓提取,也可負壓低溫提取,滿足水提、醇提、提油等各種用途,其具體工藝要求均由廠傢根據藥物性能要求自行設計。
    提取原理:
    1、水提:水和中藥按一定比例加入罐內,打開夾套蒸發進閥給蒸氣開始進行加熱提取,在提取過程中,罐內會產生大量蒸汽,這些二次蒸汽從蒸汽口排出,經泡沫捕集器到冷凝器進行冷凝,再進入冷卻器進行冷卻,然後進入氣液分離器進行氣液分離,使殘餘不冷氣體冷凝器上放空逸出,液體回流提取罐內,如此循環直至提取終止,當提取液達到提取工藝規定的要求後,停止加熱即可。
           強製循環:在提取過程中,為瞭提高提取效率,可用泵對藥物進行強製循環(但對含淀粉多的和粘性較大的藥物提取不適用強製循環),即藥液從罐體下部放液管放出,經管道過濾器過濾,再用藥液泵打回罐體內回流提取。
           提取液的放出:提取完畢後,提取好的藥液從罐體下部放液口放出,經管道過濾器過濾,然後用藥液泵將藥液輸送至濃液工段進行濃縮。

    2、醇提:先將藥物和乙醇按一定比例加入罐內,必須罐內密閉情況下工作,打開夾套蒸發進閥給蒸氣開始進行加熱提取,在提取過程中,罐內會產生大量蒸汽,這些二次蒸汽從蒸汽口排出,經泡沫捕集器到冷凝器進行冷凝,再進入冷卻器進行冷卻,然後進入氣液分離器進行氣液分離,使殘餘不冷氣體冷凝器上放空逸出,液體回流提取罐內,如此循環直至提取終止,當提取液達到提取工藝規定的要求後,停止加熱即可。
           強製循環:在提取過程中,為瞭提高提取效率,可用泵對藥物進行強製循環(但對含淀粉多的和粘性較大的藥物提取不適用強製循環),即藥液從罐體下部放液管放出,經管道過濾器過濾,再用藥液泵打回罐體內回流提取。
    提取液的放出:提取完畢後,提取好的藥液從罐體下部放液口放出,經管道過濾器過濾,然後用藥液泵將藥液輸送至濃液工段進行濃縮。

    3、提油:先把含有揮發油的中藥加入提取罐內,打開油分離器的循環閥門,關閉旁通回流閥門,開蒸氣閥門達到揮發溫度時打開冷卻水進行冷卻,經冷卻的藥液應在分離器內保持一定液位差使之分離。

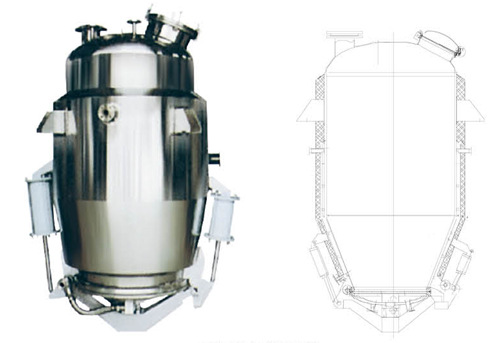

    產品實拍圖
