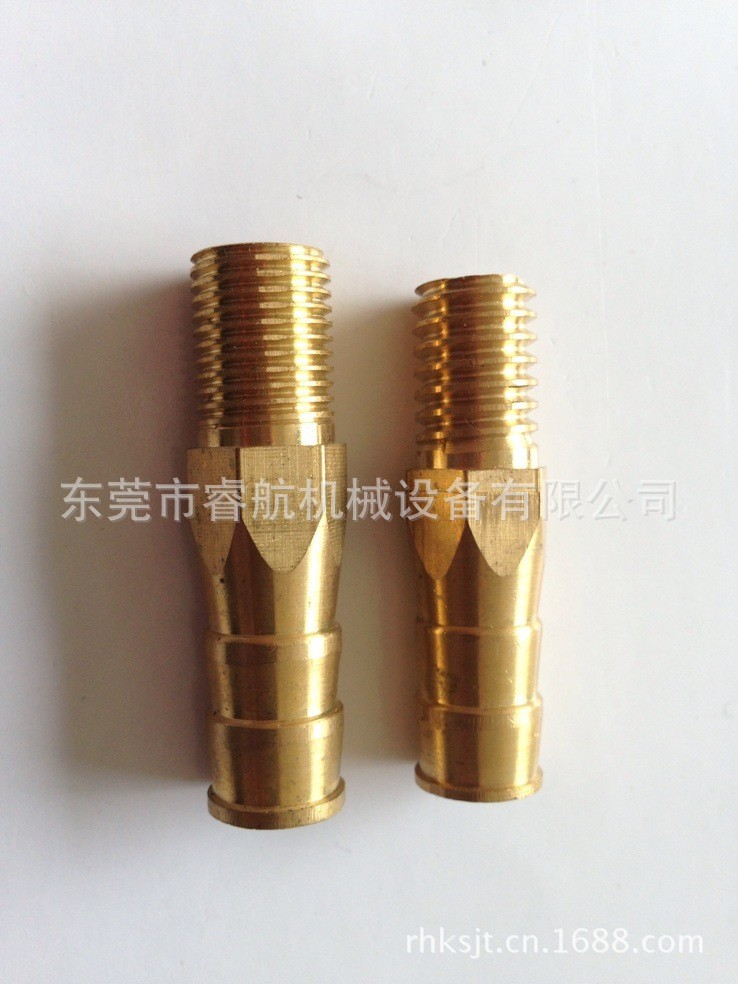

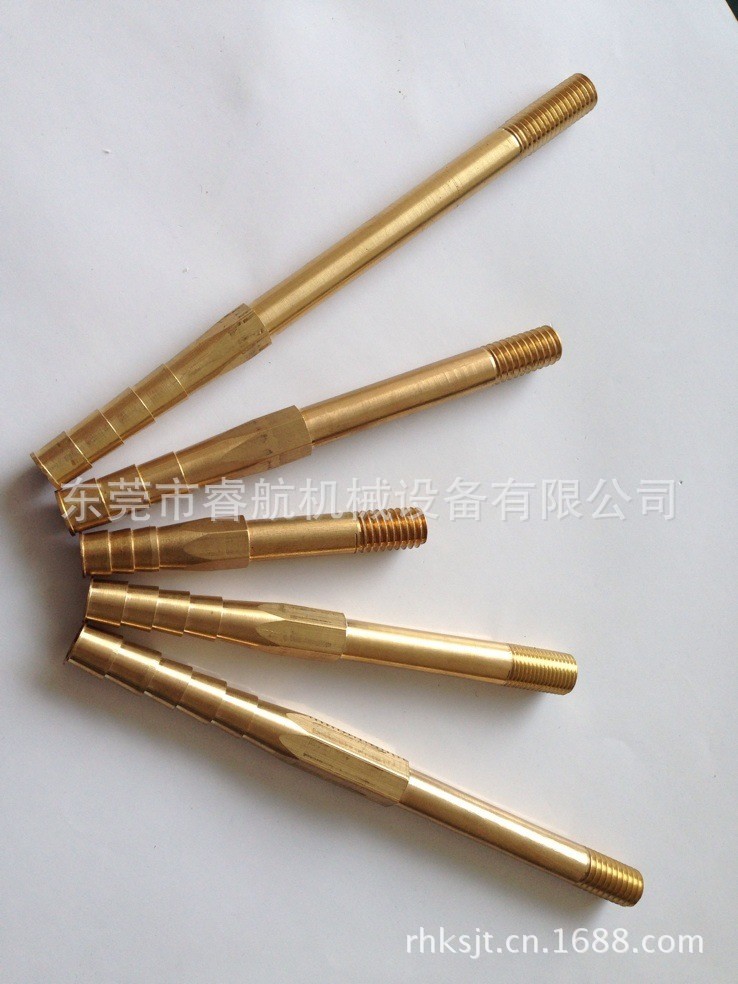

    廠傢出售 CT1/8-6″銅質水咀接頭 傳統模具水咀
    商品代碼: 11396169
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    ***************************************************************************************************************************************************************************************************************************************************************************

    白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色白色

    undefined



    2353

    模具水咀

    23506

    傳統19

    傳統12

    傳統15

    傳統3

    傳統21




    undefined

    undefined

    定義:

         模具水咀是模具冷卻中運用到的接頭,它一頭有牙,接到模具孔中,一頭露在模具外麵接水源。適用天塑膠模具,壓鑄模具,吹塑模具,模溫機,註塑機,壓鑄機等設備的冷卻系統,做為通水,通氣,通油作用。



    分類:

         模具水咀分為傳統水咀和快接水咀。傳統水咀一頭有牙,接膠管那頭的形狀像寶塔形狀,也叫寶塔水咀。常用的外徑是10MM和13M。快接水咀一頭有牙,一頭接快速接頭(母接頭)。水咀的牙螺絲有PT牙,NPT牙,BSP牙,M**牙。快速水咀一般分為小組,大組和加大組。按使用方式分為接軟管(寶塔),接鐵氟龍管(外牙),接油管(內牙)。



    特征:

           1.兼容DEM,HASC——DEM-EOC,STAUBL,MISUMI,NITTO,PCS,PUNCH,SLT等世界知名品牌的型號。

            2.運水流量均勻,保證產品品質及註塑,壓鑄,吹塑效率。

            3.價格優勢,保證質量。隻有原裝約30%的就可擁有原裝般產品,以提高競爭力。

            4.使用實心銅棒而不是管材,保證壁厚勻稱,韌性好,不易斷裂。

            5.CNC車床精密製作,保證每批生產的尺寸一致及配合度良好。

            6.可根據客戶的要求大小,牙螺紋及長度訂製。

    選用快速接頭的目地:

                    1.省時省力。通過快速接頭拆裝和連接水,油,氣路時,動作簡單,節省時間和人力。

            2.省油,水,氣。拆裝管路時,快速接頭上單向閥可封閉管路,流體不會流出,避免流體的損失。

            3.環保。快速接頭拆裝和連接時,流體不會泄漏,保護環境的乾凈。

            4.設備化整為零,方便運輸。大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後可快捷組裝使用。

            5.經濟。以上各種優點都為客戶創造瞭經濟價值。

    規格尺寸:

    規格型號長度mm重量g牙螺紋mm外徑mm內徑mm六角外徑mm
    CT1/8-1.5″35PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-2″50PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-3″75PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-4″100PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-5″125PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-6″150PT-NPT-BSP-M**φ9.8φ5.5φ11
    CT1/8-8″200PT-NPT-BSP-M**φ9.8φ5.5φ11



    規格型號長度mm重量g牙螺紋 mm外徑mm內徑mm六角外徑mm
    CT1/4-1.5″35PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-2″50PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-3″75PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-4″100PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-5″125PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-6″150PT-NPT-BSP-M**φ12φ8φ15
    CT1/4-8″200PT-NPT-BSP-M**φ12φ8φ15



    1/8″PT(細牙)3/8″PT(粗牙)1/4″PT(細牙)1/2″PT(粗牙)
    CT-1.5″CCT-1.5″ACT-1.5″CCT-1.5″A
    CT-2″CCT-2″ACT-2″CCT-2″A
    CT-3″CCT-3″ACT-3″CCT-3″A
    CT-4″CCT-4″ACT-4″CCT-4″A
    CT-5″CCT-5″ACT-5″CCT-5″A
    CT-6″CCT-6″ACT-6″CCT-6″A
    CT-8″CCT-8″ACT-8″CCT-8″A



    註:1.表中字母CT是指傳統模具水咀,字母A是指粗牙,字母C是指細牙。

          2.重量誤差為1~2克。同款粗細牙水咀重量相差2~3克。水咀的長度公差控製在0.5MM以內。

          3.表中為常用尺寸,也可按要求及圖紙訂製。

          4.可提供表麵酸洗和表麵電鍍處理。
