    模具快速接頭DME迪恩易
    商品代碼: 11385361
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    一、我廠采用黃銅棒直接加工

    二、顏色略暗黃(黃銅-本色應略暗黃)

    三、這代表著含銅量高,無沙孔,不易斷(如果原材料銅中加多瞭鋅以及其它材料會脆從而倒致易斷及出沙孔)

    四、采用電腦CNC加工,保證加工件的精密度

    五、快速接頭中配套的彈簧、鋼珠都是采用316不銹鋼材質

    MD-03SH-F

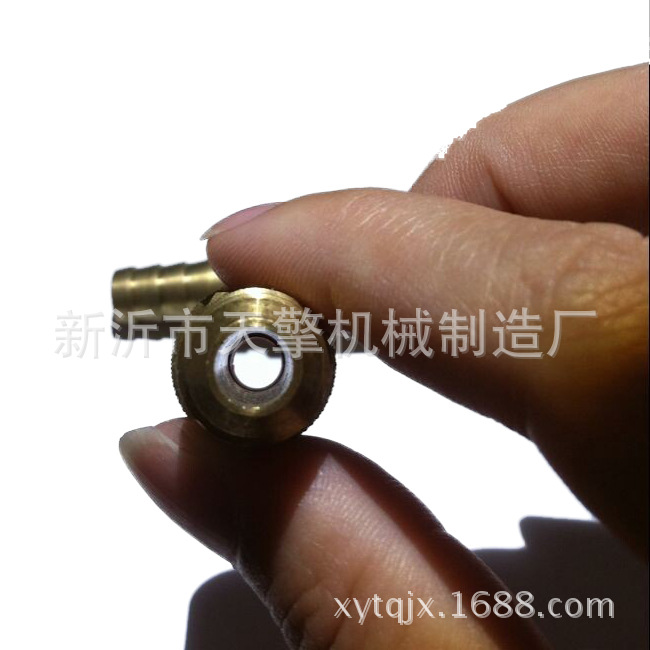

    六、此款又名開放式快速接頭,即直通、可以從這頭看到另外一頭的

    MD-03S-F組合



    undefined



    一、模具水咀和模具快速接頭的品牌:DME(迪恩易-美洲)美國、DME-EOC(迪恩易-歐洲)美國、HASCO(哈斯高)德國、MISUMI(米思米)日本、STAUBLI(史陶比爾)法國、NITTO(日東)日本等。

    型號:可按客戶要求的尺寸或圖紙或編號生產。

    材質:佛山銅,用的是棒材而不是管材。

    用途:適用於塑膠模具、壓鑄模具、吹塑模具、模溫機、註塑機、吹塑機、壓鑄機等設備的冷卻系統,可通水、通油、通氣作用。

    加工工藝:CNC車床加工,用進口刀具,保證每批生產的尺寸一致及配合度良好。

    備註:其它非標訂做規格產品,可來電詢價.



    二、模具水咀和模具快速接頭的一般叫法(按尺寸):小組、大組、加大組。尺寸分別如下:

    分類

    小組(mm

    大組(mm)

    加大組(mm)

    備註

    DME模具水咀

    9.5

    13.5

    20

    插母頭那頭的直徑

    DME模具接頭

    9.5

    13.5

    20

    插公頭那頭的內徑

    HASCO模具水咀

    9

    13

    19

    插母頭那頭的直徑

    HASCO模具接頭

    9

    13

    19

    插公頭那頭的內徑

    MISUMI模具水咀

    8

    10.9

    11.5

    插母頭那頭的直徑

    MISUMI模具接頭

    8

    10.9

    11.5

    插公頭那頭的內徑

    STAUBLI模具水咀

    17

    21

    32

    插公頭那頭的外徑

    STAUBLI模具接頭

    17

    20

    28

    插母頭那頭的外徑



    三、模具水咀分為傳統水咀和快速水咀:傳統水咀一頭是牙,另一頭是插軟管,常用的牙為1/8PT1/4PT1/2AT(粗牙)、3/8AT(粗牙),插軟管那頭的直徑為10MM12MM,也可按要求的尺寸生產,快速水咀一頭是牙,另一頭是插快速接頭,常用的牙為1/81/43/81/2等,快速那頭是根據不同的品牌形狀不同。



    四、模具快速接頭

    A,按角度分:180度、90度、45度。



    五、快速接頭的解釋:模具快速接頭是一種不用輔助工具用手操作就能實現管路連通或斷開的接頭。模具接頭(母頭)和模具水咀(公頭),它有三種結構形式:B,按使用方式分:接軟管(寶塔)、接鐵氟龍管(外牙3/8H1/2H)、接油管(內牙)

    )頭和模具水咀為封閉式(模具水咀一定是標準長度)

    (二)模具接頭和模具水咀為開放式

    (三)模具水咀開放式,模具接頭封閉式

    1、模具接頭和模具水咀為封閉式:

    A、不連接時-----母頭與公頭在在各自頂針和彈簧的作用下頂住管通道,公頭與母頭的頂針各自閉合,瞬間阻斷流體流動。

    B、連接時-----當公頭插入母頭時,頂針在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊公頭緊密連接,同時母頭與公頭的頂針互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏。

    2、模具接頭和模具水咀為開放式

    A、不連接-----當母頭的銅外套被推到另一端時,鋼珠自動向外滾動,因此,公頭被移出;由於公頭與母頭都沒有閥門,流體向外流出。

    B連接--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

    3、模具水咀開放式,模具接頭封閉式

    A、不連接時----當母頭的銅外套移到另一端時,不銹鋼珠自動向外滾動,公頭被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。



    六、選用快速接頭的目的

    、省時省力:通過快速接頭拆裝和連接水、油、氣路時,動作簡單、節省時間和人力。

    3、環保:快速接頭折裝和連接時,流體不會遺漏,保護環境的乾凈。

    4、設備化整為零,方便運輸:大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後再組裝使用。

    5、經濟:以上各種優點都為客戶創造瞭經濟價值
