一、整體佈置

    電鑄生產設備由電鑄槽、鍍液槽、加熱槽、鍍液過濾機、整流電源及電氣控製等部分組成。

二、結構

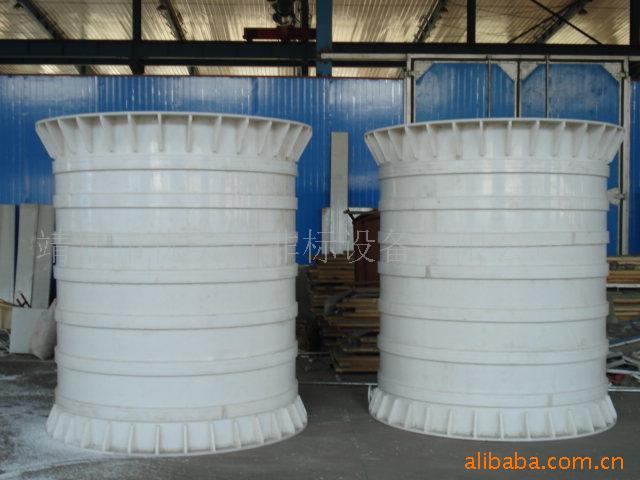

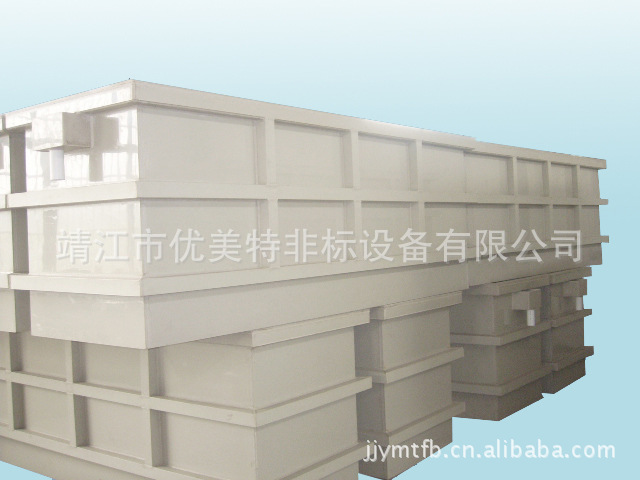

1、電鑄槽采用20mm優質PVC板，鍍液和加熱槽采用15mm純PP板製作，焊縫飽滿美觀，經高頻電火花檢測無滲漏。

2、鍍液槽外部有清晰的液位標識。

3、鍍液循環采用日益牌耐腐泵，鍍液采用三川宏過濾機（流量1m3/h），性能穩定可靠，無滲漏。

4、電加熱管為304不銹鋼，鍍液換熱為鈦管。

5、所有連接管路均為優質UPVC管。

6、電鑄槽支架為Q235 L5#角鋼，表麵處理後塗防銹漆。

三、電氣控製

   1、整流電源與電控系統佈置在一個櫃內，下部為高頻整流電源，上部為控製系統；

   2、控製系統PLC為日本三菱，觸摸屏為臺灣威倫（或海泰克）5.7″彩色顯示屏，主要電氣元件為施耐德品牘；

3、電氣控製櫃，頂部有風扇和照明燈，櫃內線號清晰，佈線整齊、美觀，符合國傢相關規范和標準要求；

   4、溫控為日本歐姆龍數顯表，能根據工藝要求方便的設定和調整；

      鍍液槽配有溫顯，加熱槽配有溫控，可根據鍍液槽內的實際溫度來調整和設定加熱槽內的溫度；

   5、電線截麵積合理，發熱量小，動力和照明佈線美觀、防腐，符合國傢相關規范和標準要求；

四、能耗一覽表                      總功率：11.15KW
