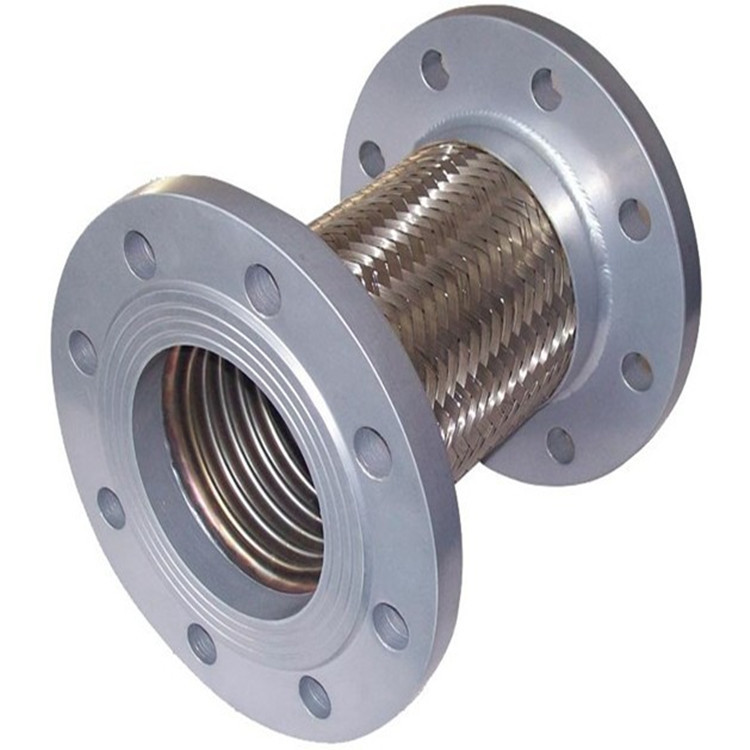

不銹鋼活套法蘭金屬軟接,防震金屬軟管,泵連接軟管,金屬波紋管的詳細描述:
管體簡介:
是工程技術中重要的連接構件,由、和結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及,其特點是:耐腐蝕、耐高溫、耐低溫(-196℃-+420℃)、重量輕、體積小、柔軟性好。應用於航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建築等各領域。
使用的波紋管有兩種,一種是螺旋形波紋管;另一種是環形波紋管。
螺旋形波紋管:是波紋呈螺旋狀排佈的管形殼體,在相鄰的兩波紋之間有一個螺旋升角,所有的波紋都可通過一條螺旋線連接起來。
環形波紋管:環形波紋管是波紋呈閉合圓環狀的管形殼體,波與波之間由圓環波紋串聯而成。環形波紋管由無縫管材或焊接管材加工成形。受加工方式製約,較之螺旋形波紋管,其單管長度通常較短。環形波紋管的優點是彈性好、剛度小。
一、金屬軟管連接方式:
連接方式分為、絲扣連接、快速接頭連接,小口徑金屬軟管一般采用絲扣和快速接頭連接,較大口徑一般采用法蘭連接。
二、規格從DN5mm—500mm。

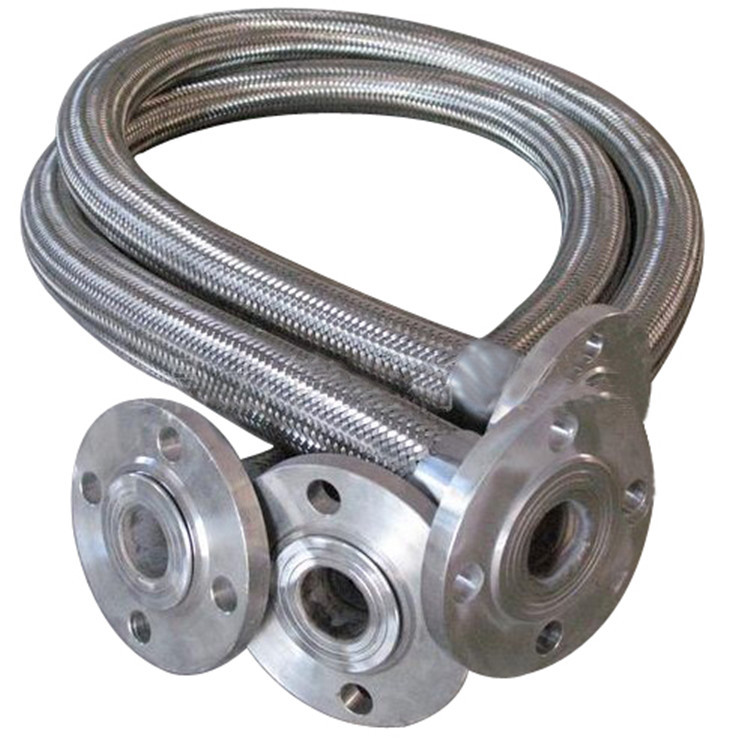

三、結構:是由外編一層或多層鋼絲或鋼帶網套,兩端配以接頭或法蘭頭,用於輸送各種介質的柔性元件。
四、特點:耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔軟性好。廣泛用於航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建築、醫藥、食品、煙草、交通等行業。
五、主要用途:
1.輸送具有腐蝕性的化工介質或有機溶劑。(例如:裝卸氨水、丙酮等)
2.輸送高溫氣體、熱油等高溫介質。(例如:熱蒸汽、導熱油等)
3.輸送低溫或超低溫介質。(例如:液氮)
4.高溫環
5.需要減震或消除噪音的管路。(例如:泵的進出口)
特點:1、內部致密度高、能承受較高壓力、彈性變形效果好。
2、優點:優質橡膠接頭推薦商引
3、減少震動、降低噪音、伸縮性好,使用方便。
六、具體參數見公司網站產品說明書。
形式記號 | 公稱通徑(mm) | 內徑 | 外徑(mm) | 最小曲半徑(mm) | 最高使用壓力(Mpa) | ||
本體 | 一層網 | 靜態 | 動態 | 2層套網 | |||
A | 14 1/2″ | 14 | 20 | 22 | 62 | 120 | 12.5 |
16 5/8″ | 16 | 23 | 25 | 80 | 150 | 10.0 | |
20 3/4″ | 20 | 28 | 30 | 100 | 180 | 8.0 | |
25 1″ | 25 | 35 | 37 | 120 | 280 | 7.5 | |
32 1 1/4″ | 32 | 43 | 45 | 140 | 340 | 6.4 | |
40 1 1/2″ | 40 | 51 | 53 | 180 | 450 | 5.6 | |
50 2″ | 50 | 62 | 64 | 220 | 550 | 4.0 | |
65 2 1/2″ | 65 | 79 | 82 | 280 | 650 | 4.0 | |
80 3″ | 80 | 97 | 100 | 350 | 800 | 4.0 | |
100 4″ | 100 | 122 | 125 | 400 | 1000 | 4.0 | |
125 5″ | 125 | 151 | 155 | 500 | 1200 | 4.0 | |
150 6″ | 150 | 180 | 184 | 600 | 1500 | 4.0 | |
175 7″ | 175 | 210 | 215 | 700 | 1750 | 4.0 | |
200 8″ | 200 | 240 | 245 | 800 | 2000 | 4.0
|
境下輸送水、汽、油等介質。(例如:煉焦、煉鋼、連鑄設備中的水汽系統和液壓系統)
產品用途:
用作各種設備信號線、傳輸電線電纜、光纖光纜保護。適用四大類產品:
1、鎧裝光纜、精密光學尺、光學測量機器、醫療機器、機器設備用的電線保護管;
2、適用公用電話機、遠傳水表、門磁報警器等其它需要對電線進行安全防護的設備;
3、各種細小電線的保護管;
4、各種計算機、機器人等等的網路線保護用管。
金屬軟管的三大作用減少管道的安裝應力、補償管道額定位置移動、吸收管路系統的振動。
金屬軟管的工業應用需要充分撓性的輸送管,防止振動處選配,在蒸汽、煤氣、空氣、重油、石油、化工類等均可使用。
金屬軟管選型五要素(1)尺寸軟管公稱通徑,選用接頭型式(主要有法蘭聯接、螺紋連接、快速接頭連接)及金屬軟管的尺寸,軟管長度。
(2)壓力 根據軟管實際工作壓力,再查詢波紋金屬軟管的公稱通徑與壓力表,決定是否使用不銹鋼網套類型的金屬軟管。
(3)介質 軟管中所輸送的介質的化學屬性,按軟管材質耐腐蝕性能,決定軟管各零件的材質。
(4)溫度 軟管內介質的工作溫度及范圍;軟管工作時的環境溫度。高溫時,須按金屬軟管高溫下的工作壓力溫度修正系數,確定溫度修正後的壓力,以確定選用正確的壓力等級。
(5)狀態 按軟管使用時的狀態,參照金屬軟管的正確使用與安裝方法與軟管在沉降補償時的最佳長度.軟管各種運動狀態的長度計算及軟管的最小
彎曲次數和最小彎曲半徑等因素,參數正確選取軟管長度,並正確安裝。
