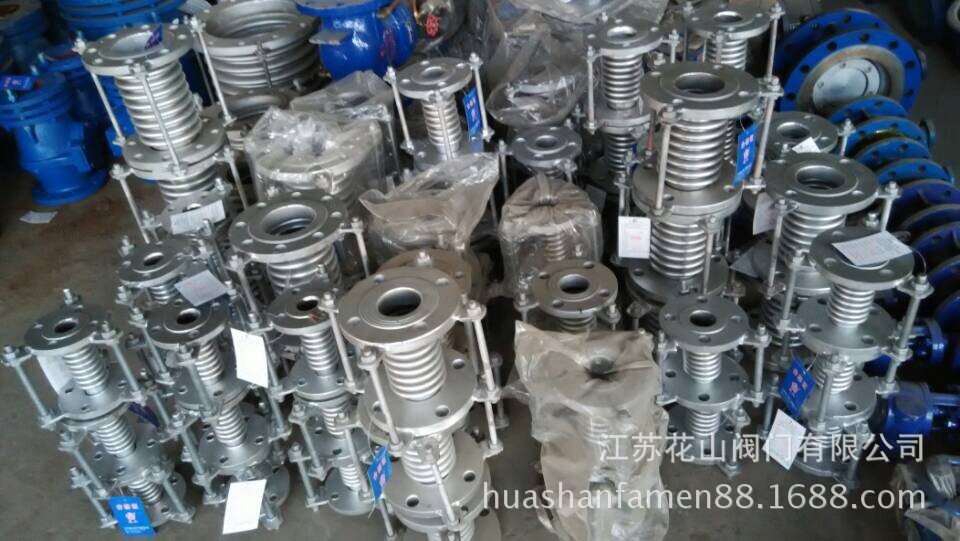

補償器 20141118101250

買閥門首選花山閥門，花山閥門您的優先選擇，我們會提供最熱情、最專業的服務，期待您的聯系！ 您好，花山閥門您的最佳選擇！

補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振。在現代工業中用途廣泛。供熱上，為瞭防止供熱管道升溫時，由於熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。

補償器的作用：

1.補償吸收管道軸向、橫向、角向冷熱變形。

2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

補償器選用技巧：

補償器采用矩形截麵，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。

1、用戶根據管系熱位移情況選定瞭合適的補償器以後，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的最高溫度，煙風道橫截麵的外形尺寸（長、寬）所選用的波形（全高216mm、半高108mm）和波數（單個波紋單波數不超過6波），以便進行補償器的結構設計和製造。

2、每波最大允許膨脹量：全高型△α=±24mm半高型△α=±12mm。

3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。

4、為減少波紋管的波節數，應考慮冷拉50%。

5、補償器適用於截麵麵積小於4.6平方米以及煙風道外形尺寸中有一邊小於1.5m但大於0.6mm的場合。標準全高型波紋補償器適用於所有的煙風道。

材質分類：

1、金屬類：金屬波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料製造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃～ +450℃)，耐高壓性（最高為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。

2、非金屬類：構成其工作主體的彈性元件是非金屬材質，通常是纖維織物有橡膠材質,此種材質除瞭在超高溫度(400以上)情況下不能滿足使用條件的情況下,其他各種工況均可以替代纖維織物。

安裝試壓：

1、安裝前，應先檢查波紋補償器膨脹節的型號、規格及管道的支座配置必須復合設計要求。

2、對帶內襯筒的膨脹節，應註意使內襯筒方向與介質流動方向一致（按膨脹節的流向標志安裝）。平麵角向型膨脹節的鉸鏈轉動屏幕應與位移平麵一致。

3、需要進行“冷緊”的膨脹節，其預變形所用的輔助構件，應在膨脹節預變形後拆除。

4、管系安裝完畢後應立即拆除膨脹節上用作安裝運輸保護的輔助定位機構及緊固件，並按設計要求將限位裝置調到規定的位置，使管系在環境條件得以充分的補償。

5、除設計要求預拉壓或“冷緊”的預變形外，嚴禁使用波紋管變形的方法來調整管道的安裝偏差，以免影響膨脹節的正常功能，否則會降低其使用壽命和增加管系、設備及支承構件的載荷。

6、膨脹節所有的活動元件不得被外部構件卡死或限製其活動部位正常動作。

7、安裝過程中不允許焊渣飛濺到小組紋管表麵和使波紋管受到其它機械損傷。

8、對用於氣體介質的膨脹節及其連接管道，作水壓試驗時，要考慮充水時是否需要對膨脹節的接管加設臨時支架以承重。

9、水壓試驗用水必須純凈，無腐蝕性，並控製水中的氯離子的含量不超過25ppm。水壓試驗結束後，應盡快排盡波紋管中的積水，並迅速將波殼的內表麵吹乾。

10、管道對中性要好，在無其它方法保證時，可采用直管敷設後切下等長管道再安裝膨脹節的方法來保證。
