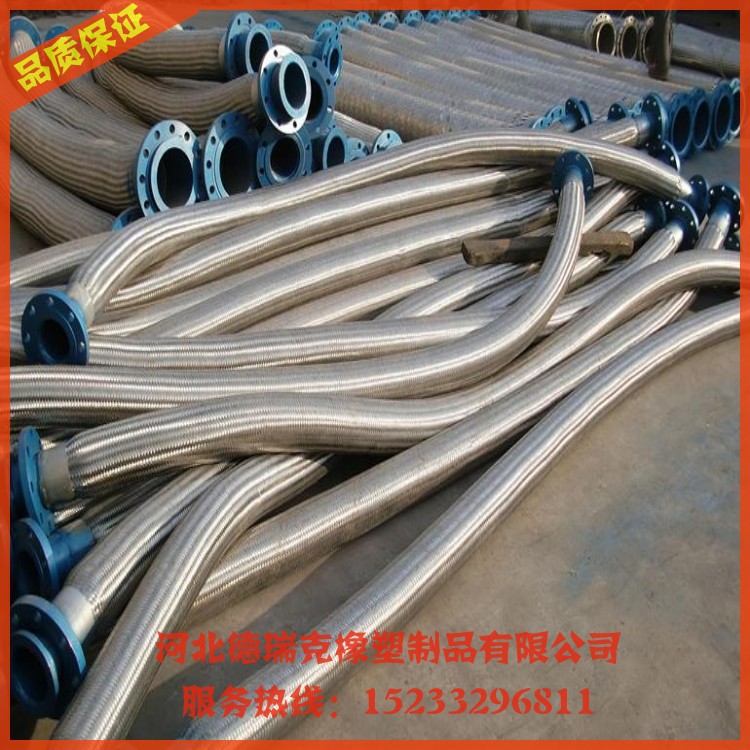

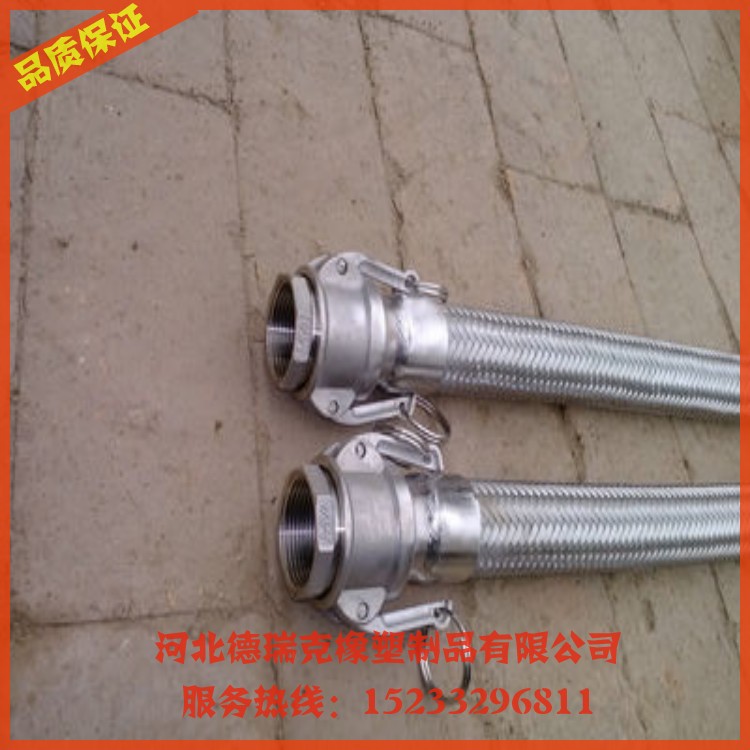

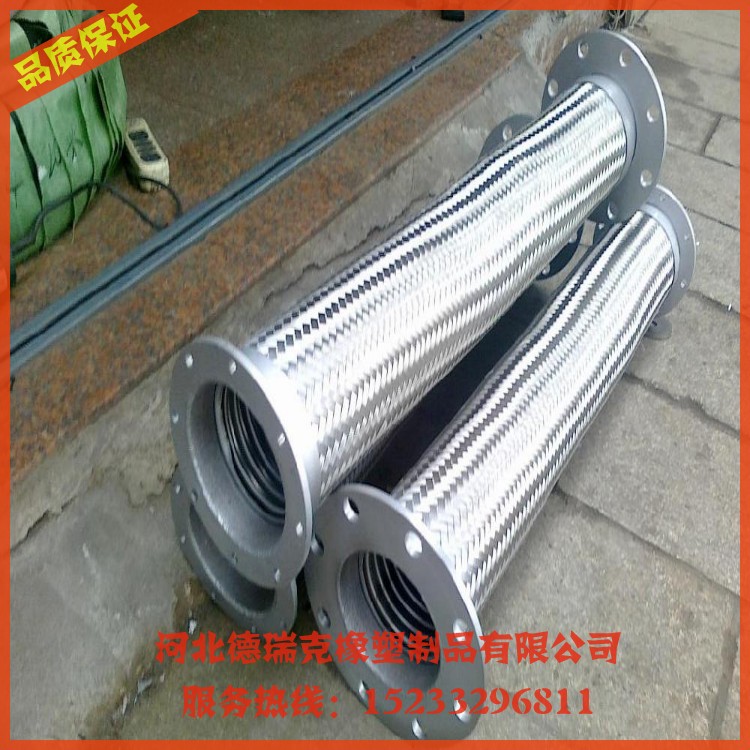

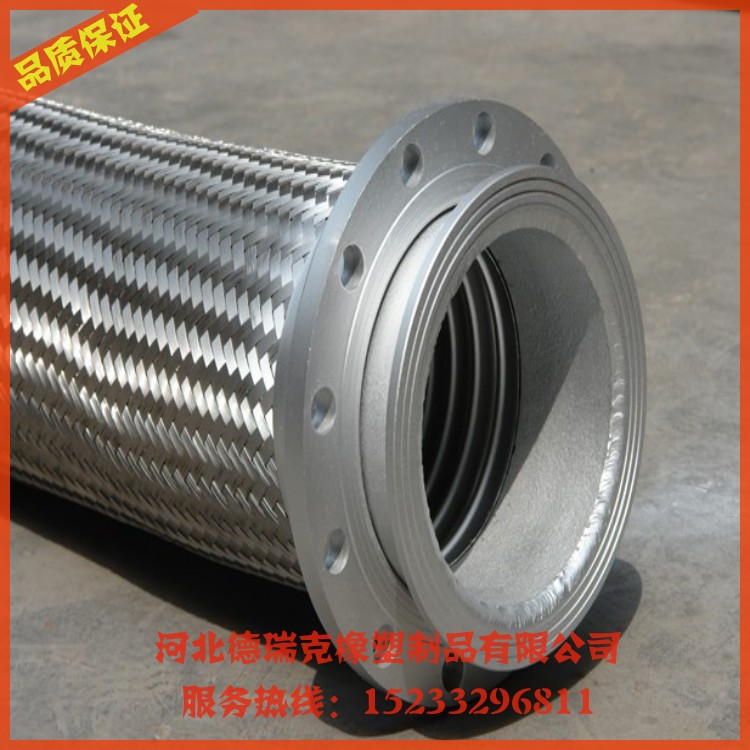

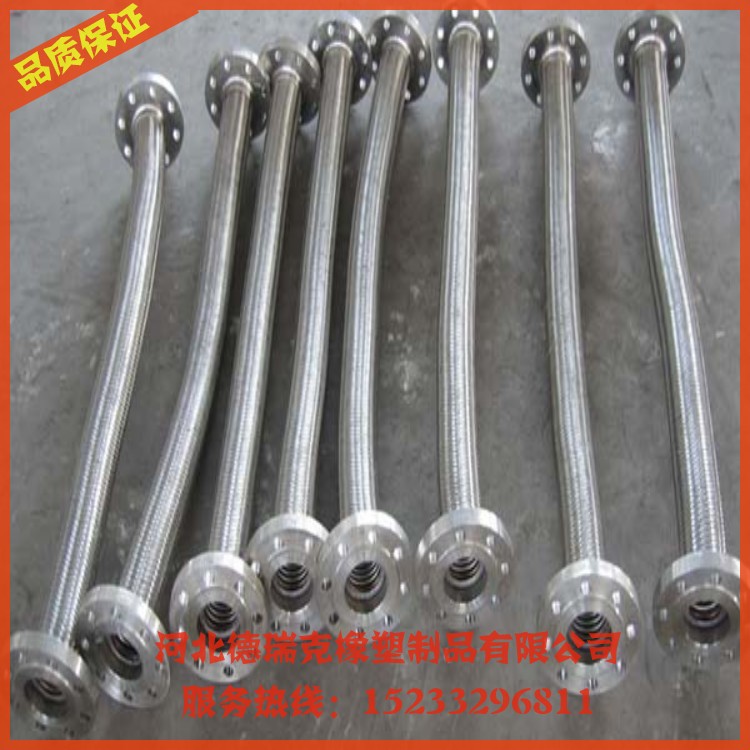

1.結構：是由不銹鋼波紋管外編一層或多層鋼絲或鋼帶網套，兩端配以接頭或法蘭頭，用於輸送各種介質的柔性元件。
2.特點：耐腐蝕、耐高溫、耐低溫（-196℃~+420℃)，重量輕、體積小、柔軟性好。廣泛用於航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建築、醫藥、食品、煙草、交通等行業。
3.形式記號：

形式記號	通徑(A)	尺寸(mm)		彎曲半徑(mm)		軟管使用壓力
形式記號	通徑(A)	內徑	外徑	最小	反復	(kgf/cm2)	(Mpa)
S	10	10.5	15.2	20	140	50	4.9
	15	13.4	18.5	30	160	40	3.9
	20	19.1	25.6	30	200	30	2.9
	25	25.4	32.8	40	220	25	2.5
	32	32.9	40.6	40	290	25	2.5
	40	39.3	47.6	50	360	25	2.5
	50	51.8	61.5	60	470	25	1.2

形式記號	公稱通徑(mm)	內徑 (mm)	外徑(mm)		最小曲半徑(mm)		最高使用壓力(Mpa)
形式記號	公稱通徑(mm)	內徑 (mm)	本體	一層網	靜態	動態	2層套網
A	14 1/2″	14	20	22	62	120	12.5
	16 5/8″	16	23	25	80	150	10.0
	20 3/4″	20	28	30	100	180	8.0
	25 1″	25	35	37	120	280	7.5
	32 1 1/4″	32	43	45	140	340	6.4
	40 1 1/2″	40	51	53	180	450	5.6
	50 2″	50	62	64	220	550	4.0
	65 2 1/2″	65	79	82	280	650	4.0
	80 3″	80	97	100	350	800	4.0
	100 4″	100	122	125	400	1000	4.0
	125 5″	125	151	155	500	1200	4.0
	150 6″	150	180	184	600	1500	4.0
	175 7″	175	210	215	700	1750	4.0
	200 8″	200	240	245	800	2000	4.0
	250 10″	250	298	303	1000	2200	4.0
	300 12″	300	360	365	1200	2500	2.5
	350 14″	350	410	415	1400	3000	2.5
	400 16″	400	460	465	1600	3500	2.5
