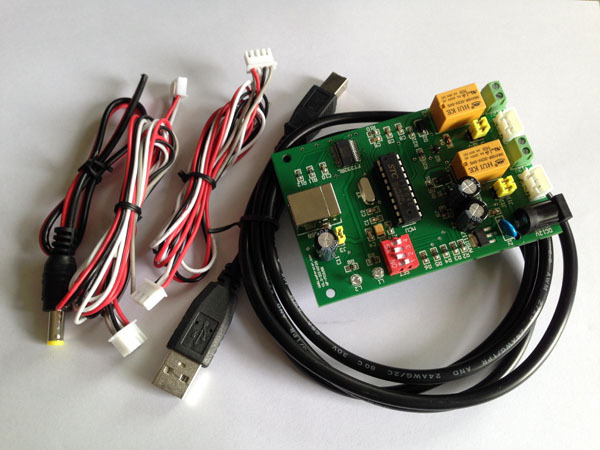

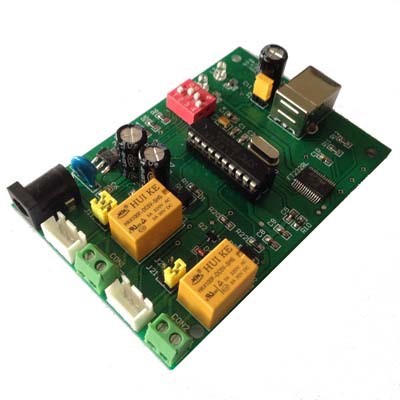

雙通道投幣器電腦轉接板，用於連接投幣微信打印系統
與投幣微信打印軟件配合使用

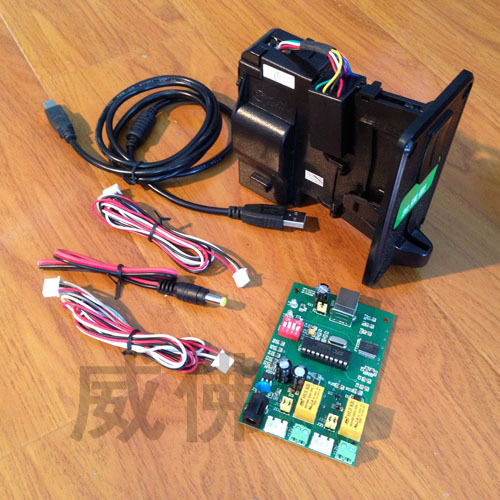

用於連接脈沖投幣器，紙幣器到電腦，能把投幣信號轉為電腦可以識別的串口信號
可以同時接紙幣器，硬幣接收器。
1.0介紹
WF-700B介面板通過內置的RS232介面模塊連接硬幣接收器和PC主機的串行通訊口。通過WF-700B，終端開發用戶能比較容易地開發投幣控製設備，而不需要去考慮各種投幣器的控製性能和控製介面。WF-700B是WF-700的升級版本，通過一個四位的撥碼開關，能輕易設置相關工作參數。
WF-700B是一個三線通訊介面，包括發送TXD線，接收RXD線和公共地GND。WF-700B是作為從設備在系統中工作，可以隨時響應主機設備的請求。.
WF-700B具有的“Lockout”計時器功能，在主機沒有按照響應的工作頻率進行交互工作的時候，或者在主機遇忙或者其它意外故障時，能夠禁止投幣器工作，直到主機恢復工作。.
2.0主要參數
波特率: - 9600
工作方式: -半雙工
通訊字符格式: 1位起始位，1位停止位，8位數據位(Bits 0 = sent first (LSB)
鎖定計時器
在一定的時間內，如果WF-700B沒有收到響應的請求，則按照硬件撥碼開關的設定進行鎖定投幣器。鎖定時間可以通過撥碼開關設置為：1秒，10秒, 20秒或者不鎖定
數據堆棧,並行模式
WF-700B具有一個串行數據堆棧，堆棧是FIFO方式組成，在與主機的通信丟失的情況下，投幣數據會被暫存在WF-700B數據堆棧中，當數據堆棧滿後，則WF-700B會自動禁止硬幣器，避免發生數據丟失。
WF-700B的串行數據堆棧是一個硬幣數據脈沖計數器，能最多記錄261個脈沖數據。每一個脈沖輸入會被生成一個單一的數據。比如我們在硬幣中設置一個1元人民幣輸出2個脈沖，一個5角人民幣輸出1個脈沖的時候。我們每投入一個1元硬幣，則會向PC上傳兩串數據。每投入一個5角硬幣，WF-700B則會向PC上傳一串數據。
3.0數據格式，上傳數據方式
數據格式: STX, Length, MSG Type and Ack #, Data Fields….., ETX, Checksum
數據格式說明:
STX - 02h起始位
LENGTH -單字節，代表信息中包含的數據總個數（統計數據個數時，包含起始位，結束位，校驗位）
MSG TYPE and ACK # -單字節
MSG Type - (Bits 4-6)：信息類型
001 –主機向WF-700發送數據
010 – WF-700向主機發送數據
011 to 111 –保留
ACK # - (Bits 0-3)：響應位
00h or 01h
在主機向WF-700B發送數據中，ACK#是用於區別信息類型，可以是01或者10。如果WF-700接收到連續的相同的數據時，第二個字節可以被認為是第一次的重發。
在WF-700B向主機發送數據時，ACK#被置為與主機相同的ACK#，從而表示WF-700B已經成功接收到相應的信息，如果WF-700B接收到一個不正確的信息（比如錯誤的校驗碼），則該信息會被WF-700B丟棄，而不需要回復主機。
DATA -數據字節段，該段包括多個數據字節，我們會在後麵敘述該段.
ETX - 03h單字節，表示數據結束段
CHECKSUM -異或校驗字節（校驗時，不包括STX，ETX和校驗位自身）
