在 線 測 試 機IN CIRCUIT TESTER
STP-518FL
常見問答
Q：什麼是ICT？
A：ICT（In-Circuit Test System），中文慣用名為在線測試機，主要用於組裝電路板（PCBA）的測試。這裡的“在線”是“In-Circuit”的直譯，主要指元器件在線路上。在線測試是一種不斷開電路，不拆下元器件管腳的測試技術，“在線”反映瞭ICT重在通過對在線路上的元器件或開短路狀態的測試來檢測電路板的組裝問題。
Q：ICT基本功能可以測量那些元件？
A：開、短路，電阻，電容，電感，二極管，IC保護二極管測試等。
Q：為什麼要使用ICT？
A：根據電路板組裝行業的統計數據表明，組裝缺陷主要體現在焊接開路、短路、偏移、缺件等方麵，約占90%以上，如下圖，因此在線測試技術應用的原則是能夠快速檢測故障元器件或組裝缺陷，並能夠準確定位缺陷和缺陷分類。
Q：ICT是否可視為一臺萬用電表？
A：ICT可以視為一部自動化的高級萬用電表，並且因它具有電路隔離（Guarding）的功能，能準確測量每一元件在電路內的實際值。
Q：ICT與一般電表的功能差異？
A：電表是用以測量單一零件，而ICT除瞭可量單一零件外，更可通過針床來測量實板上的零件。隻是實板上有許多回路，易將信號源與以分流、分壓，故往往需加“Guarding”功能，才可使測量準確。
Q：ICT與AOI的關系為何？
A：ICT主要是通過電的測量方法進行的，而AOI是通過光的圖像處理技術進行的。兩者各有所長，互為補充。在製程安排上，一般是先AOI，後ICT。
（臺灣核心技術，品質保證，兩年保修）
優點特性:

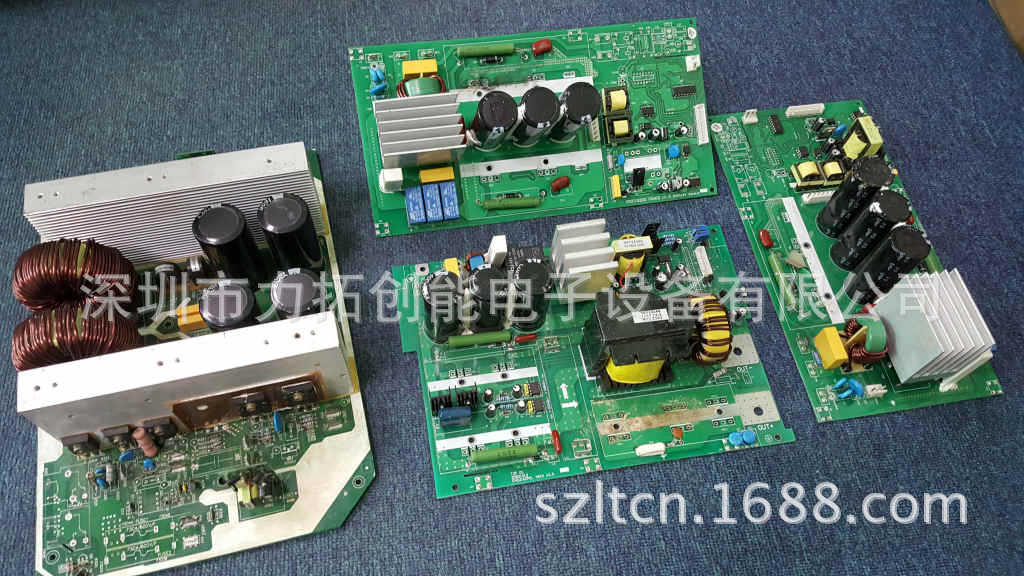

性價比高，功能強大;自動放電功能，電源板測試利器。
Ø BGA測試及貼片集成電路測試技術.
Ø 電解電容極性及漏件測試.
Ø 50mΩ超低阻量測(四線製).
Ø Windows XP介麵，操作簡單,易上手.
Ø 管理功能強大，提供7大報表,輕易做好源頭管理.
Ø 強大的板視功能，使維修更方便.
Ø 自動放電功能，有效的保護開關卡.
Ø 測試程式自動生成功能，學習能力強，大副減少測試程式製作時間及技術人力依賴.
Ø 可從TRI，JET，OKANO，TESCON，振華，星河匯入測試程式，並可匯出TRI與TXT格式的測試程式，解決綁機困擾,測試治具完全兼容.
Ø 自動蓋章功能,可選擇良品蓋章與不良品蓋章.
Ø 掃條碼功能, 含多條碼,條碼識別及條碼重復檢測.
Ø 測試結果存檔方式選擇功能,可分日期、次數、序號、良品、不良品等方式存檔.
Ø 子板選測: 跳過故障位打件的光板, 不測試.
STP-518FL規格表
測試點數 標準配備 320點
開關卡結構 CMOS+放電Relay
最大測試步驟 無限製
隔離點 每一測試有10個
測試速度 O/S測試：0.5 Sec/1024點 , 組件測試：2mSec ~ 40mSec
A/D Converter 14位
信 號 源 AC電壓 10mVpp ~ 2500mVpp
DC電壓 10mV ~ ±1250mV
AC/DC電流 10uA ~ 20mA
測試頻率 AC 100 ~ 100k
測試范圍 電阻 0.1Ω~40MΩ最小50mΩ(四線式) ±1%～5%
電容 1 p F ~ 40mF ±2%～5%
電感 1 u H ~ 50 H ±2%～5%
二極管 0.1 ~ 6V ±1%～3%(CI, CV, CVIL, CIVL測試模式)
穩壓二極管 0.1V ~ 14V ±1%～3%(CI, CV, CVIL, CIVL測試模式)
二極體及IC並聯 DR Mode 測量其並聯阻抗
IC 極性及空焊 保護二極體量測法
場效晶體管 三端測試Vds,Cds&Rd(on)
晶體管 三端測試Vce飽和電壓及β值
光耦及繼電器 用四端測試其導通電壓或電阻
作業系統環境 操作系統 Windows XP
打印機 可另選購40Column單/雙色打印機
電路板工作尺寸 500mm x 350mm(STANDARD)
機器 尺寸重量 800mm(寬) x 800mm(深) x 1675mm(高) , 約 200Kgs
電源及氣壓 AC 100 ~ 240V 、 3 ~ 6Kgs/cm2
功能選購
1. 自動蓋章設備
2. 條形碼控製(含多條形碼)
3. SFIS(Shop-Floor Information System)
4. PIC Mode (Power IC測試)
5. CDS Mode (可測發光二極管亮度)
6. 按鍵功能 (配合人工操作檢測按鍵)
7. D Mode (1uA)
8. 直通率監控
9. 監控放置方位 (Pass 與Fail 分流)
10. 程序啟動壓床功能 (唯有ICT程序啟動時壓床方可動作)
阻抗串並聯 采用多頻測試及相位分離法(8°～82°)
電容極性漏件 二端漏電流法
電解電容極性測試（ECJ） 電解電容極性監別技術 / 並聯電解電容漏件測試
貼片SMD IC測試功能(TAJ) 標配，兩端TAJ 所有規格均經詳細確認，以保證其準確性。之後規格若有變動，則以本公司新發佈之規格為準。
