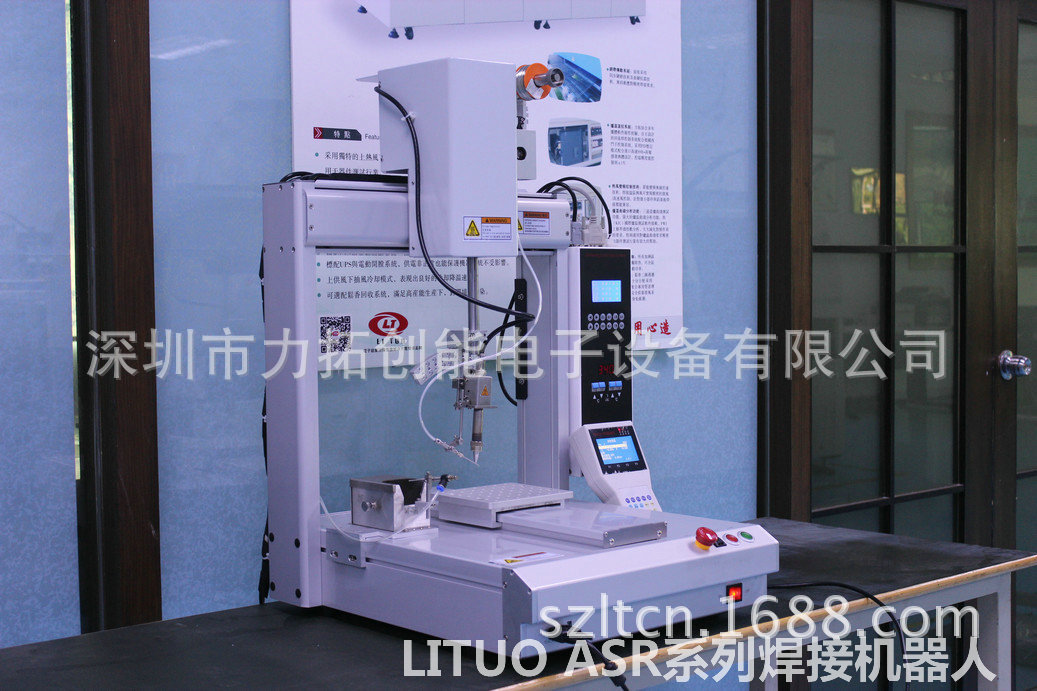

ASR系列桌麵多軸焊錫機器人 自動焊錫機(ASR-3320)
桌麵型(臺式)焊錫機器人-ASR系列多軸焊接機器人
將高價進口焊錫機器人,國產化 更具性價比 是電子企業替代手工焊接利器
什麼是桌麵型(臺式)焊錫機器人?
ASR系列桌麵焊錫機器人是滿足波峰焊及回流焊及浸焊系統與選擇波峰焊無法焊接作業理想焊接設備
●是半自動機器人,SMT製程後段的代替手工焊錫的部分。最適合高品質等重要關鍵部件
●桌麵型焊錫機器人隻需少許空間。一張工作桌,220/110V市電電源,0.4-0.6MPA壓縮空氣
●初學的焊錫工人隻需要學習示教編程也可和熟練工人樣產生同等的工作表現

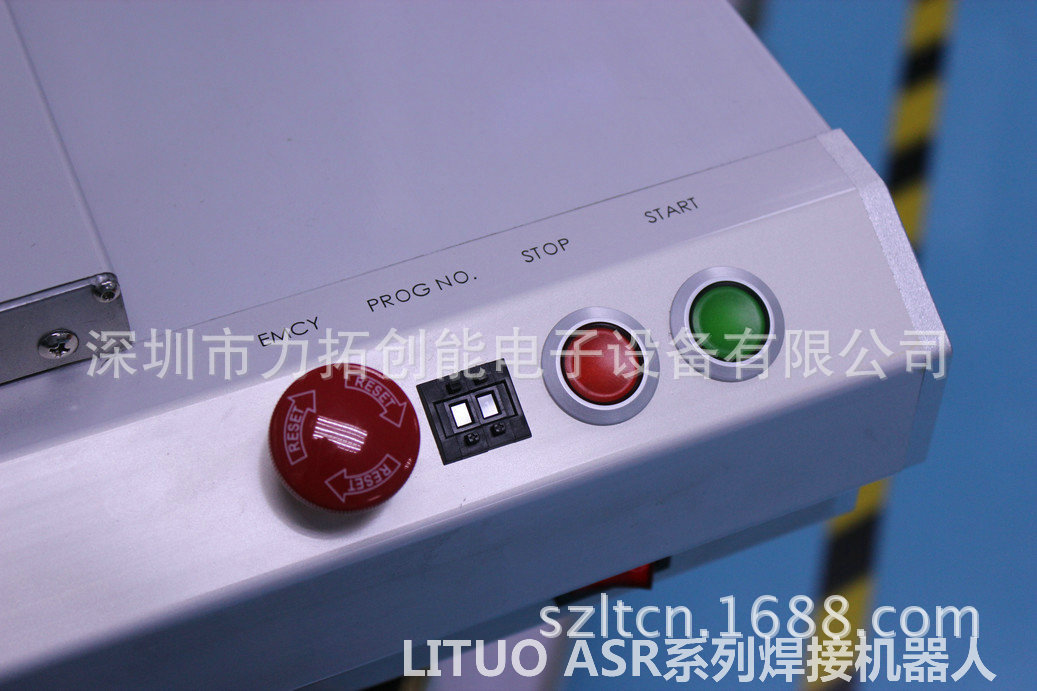

●安裝並調好程序,按開始鍵,機器人就可以立即投入工作
●多技能的焊錫機器人可以輕松適應產品機種的改變,生產線的變動
●我們經驗豐富的工作人員會支持幫助建立你自己的焊錫程序
●無需擔心操作人員流動,影響焊接品質而影響產品品質
●大量已經證實的事實表明,自動焊錫機器人是無鉛選擇性焊錫生產方法最優化的選擇
ASR系列四軸自動焊錫機在三軸自動焊錫機的基礎上增加瞭發熱模組旋轉軸【R軸】部分,基本上可以實現無死角焊接,適合於同一平麵的點焊和拖焊,如PCB、分頻器等。
1、靈活多樣的焊錫方式,具有點焊、拖焊(拉焊)等功能,並且內置打螺絲、點膠及搬運程式。
2、設備可存儲64個操作程序,同一機器可對不同64款產品進行焊錫加工。
3、設備機械手臂均為鋁型材開模鑄造,不變形、不生銹、運行穩固。
4、設備編寫工作程序可進行點到點、塊到塊的復製,縮短程序編寫時間。

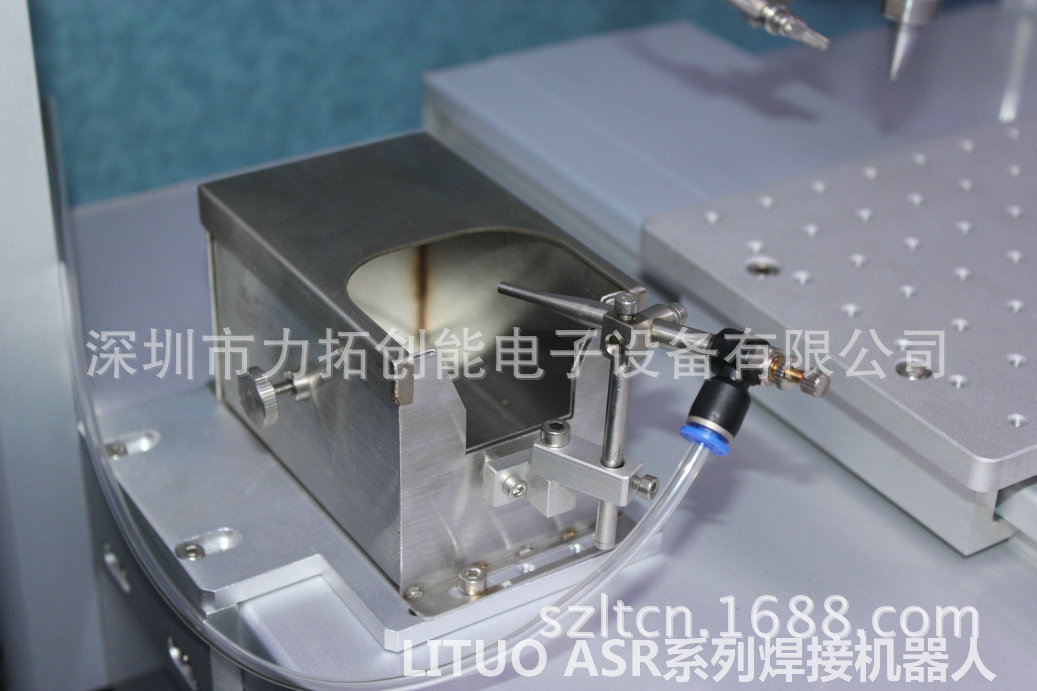

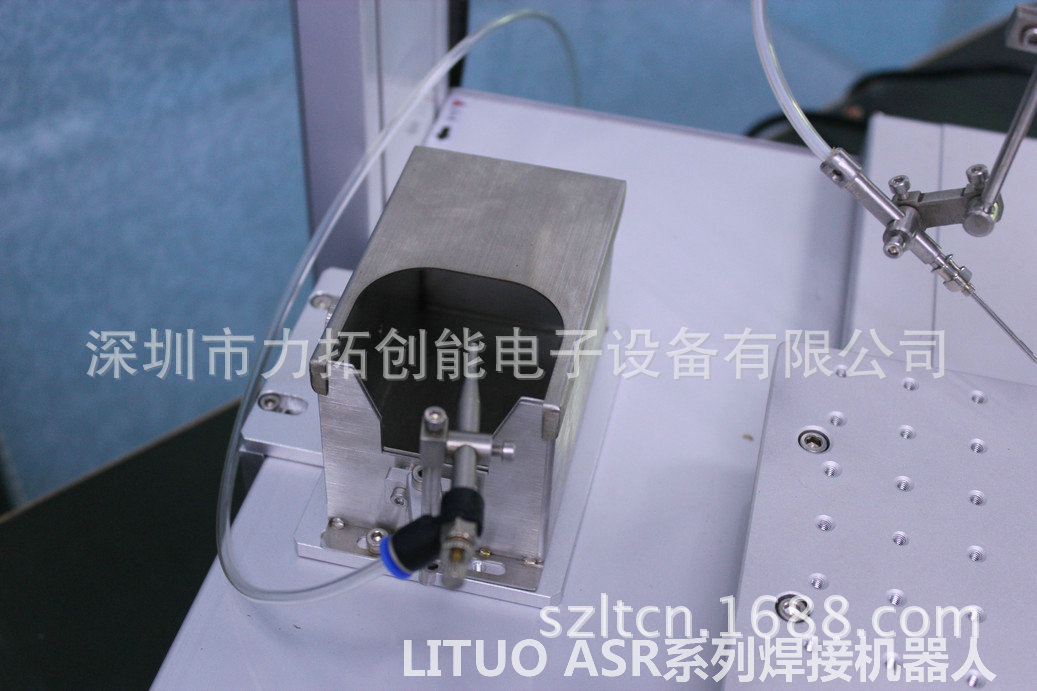

5、設備具有自動清洗功能,一定程度上穩定瞭焊錫加工質量與延長烙鐵咀使用壽命。
6、多軸聯動機械手,全部采用精密步進馬達驅動及先進運動控製算法,有效提升運動
定位精度和重復精度。
7、該設備帶旋轉軸,能360°旋轉,基本達到無死角焊接加工
項目 ASR-3320
行程 X 300mmY 300mmZ 100mmR ±360°
速度 X 5-800mm/sec
Y Z R ±360°/sec
重復精度 X ±0.02mm
Y Z R ±0.02°
負載 工作負載 5kg
工具負載 3kg
外觀尺寸 660*610*880mm
重量 52kg
機體形式 整體合金鋁,表麵電泳處理
驅動方式 同步帶+螺桿
電機 形式/功率 兩相步進/3A
驅動 步進驅動
電源 240V/50Hz
額定功率 Max.300W
驅動功率 電壓 24VDC
電流 Max.3.5A/Axis

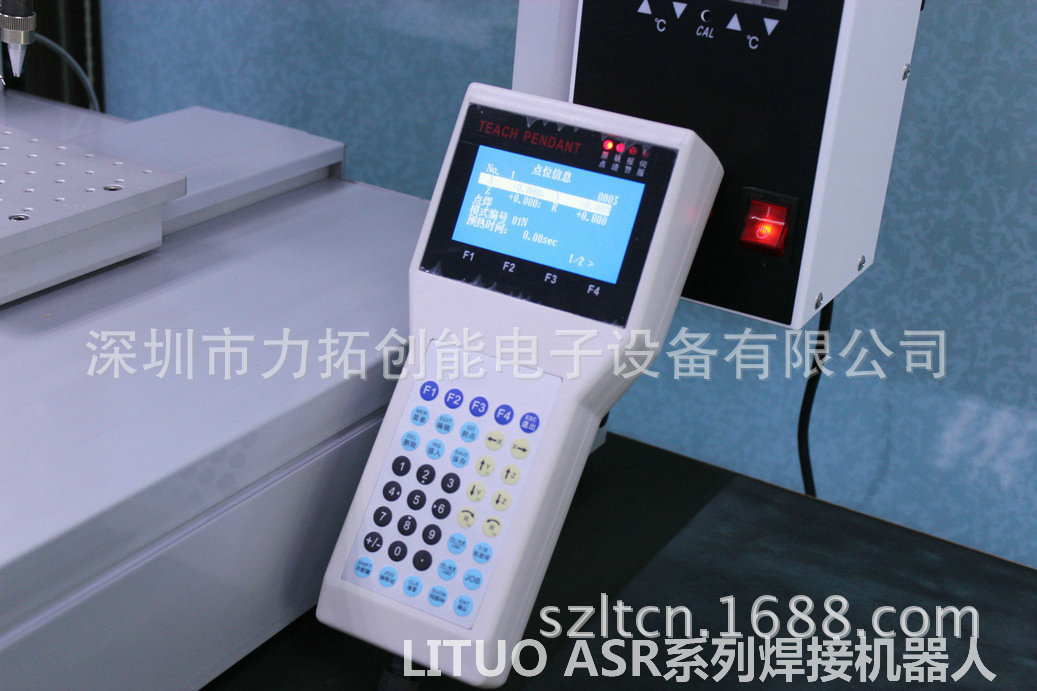

編程方式 直入/示教
運動方式 PTP、Line、Arc
程序容量 點位文件 ≤64
點位 ≤999
通訊方式 RS-232/USB
I/O輸出 8 in 16 out
溫控類型 50-500度【150W】
發熱芯 直熱式150W【威樂】
供絲方式 0.3-0.5mm、0.5-1.0mm、1.0-1.6mm【單送絲】
儲存擴展 支持閃存
