一、應用：

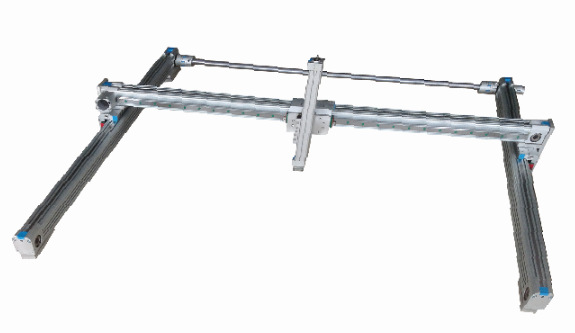

 東莞炯一機械手隻要設定其往復行程的程序，滑塊便能自動左右運動。使用時一定要註意其自身承載上限及後期保養。在東莞炯一生產研製，其速度和精度高，並且行程大，在自動化領域中普遍使用。通常好處在於能自行組合成各種工位需求的設備，其中是一種能夠做線性運動的機械組合，剛性好，多用於設備的開發應用上的裝置。

二、產品描述：

產品 型號 ：25-SP
輸出（w）： 100 w/200 w/400 w/220 V
額定扭矩 : 0.9 N.m
額定推力 ：250 N
傳動方式 ：滾珠螺桿C7轉造
重復定位精度：±0.02mm
螺桿直徑 ：12 mm
螺桿導程 ：10 mm
最高速度 ：500 mm/sec
有效行程 ：1~1000 mm
最大搬運質量：水平使用：30Kg；垂直使用：15Kg
Sensor 感應器：+LS,-LS,OME / axisv
Sensor 感應器出線長度： 250 cm

產品 型號 ：-60-SP
輸出（w）： 400 w/750 w/ 220 V
額定扭矩 : 4.2 N.m
額定推力 ：600 N
傳動方式 ：滾珠螺桿C7轉造
重復定位精度：±0.02mm
螺桿直徑 ：20 mm
螺桿導程 ：20 mm
最高速度 ：1000 mm/sec
有效行程 ：1~1500 mm
最大搬運質量：水平使用：80Kg；垂直使用：30Kg
Sensor 感應器：+LS,-LS,OME / axisv
Sensor 感應器出線長度： 250 cm

-------------------------------------------
產品 型號 ：25-TB
輸出（w）： 100 w/200 w/400 w/220 V
額定扭矩 : 5.2 N.m
額定推力 ：26 N
傳動方式 ：皮帶
重復定位精度：±0.1mm
皮帶規格 ：15 mm
皮帶導程 ：3000 mm
最高速度 ：3000 mm/sec
有效行程 ：1~4000 mm
最大搬運質量：水平使用：30Kg；垂直使用：10Kg
Sensor 感應器：+LS,-LS,OME / axisv
Sensor 感應器出線長度： 250 cm

產品 型號 ：60-TB
輸出（w）： 400 w/750 w/ 220 V
額定扭矩 : 19.4 N.m
額定推力 ：610 N
傳動方式 ：皮帶
重復定位精度：±0.1mm
皮帶規格 ：25 mm
皮帶導程 ：5000 mm
最高速度 ：5000 mm/sec
有效行程 ：1~6000 mm
最大搬運質量：水平使用：60Kg；垂直使用：30Kg
Sensor 感應器：+LS,-LS,OME / axisv
Sensor 感應器出線長度： 250 cm

三、產品特性：

加速度快(0~5米/秒）、定位時間短、動態性能好、結構堅固、電動滑臺兩側(右側/左側)和兩端都有馬達安裝定位、可配合馬達的位置安裝。

（精、準、快、穩）

Ø 精密、堅固

Ø 可單軸使用 ：單工位及多工位同時使用大大提高工作效率

Ø 結構簡潔，可節省機械設計空間

Ø 具有多種安裝與連接方式和附件可供設計選擇

Ø 可搭配多種馬達與馬達控製調節器

Ø 可多點定位與多段控製

Ø 選用合適的附件，可提高組裝效率

Ø 滿足設計上不同的精度要求

Ø 節省時間，維修方便

Ø 無塵室等級：ISO Class 5 to 6  (100 to 1000)

Ø 提供滾珠螺桿型與同步齒型帶式型等兩種形式供客戶設計選用

Ø 產品多樣化，易於搭配選用，並可量身定做特殊客製化產品。

Ø 驅動方式可依照使用需要選擇滾珠螺桿驅動或皮帶驅動。

Ø 馬達連接可依照使用空間選擇馬達內藏、馬達直接、馬達間接、馬達向下或向上、馬達向左或向右
