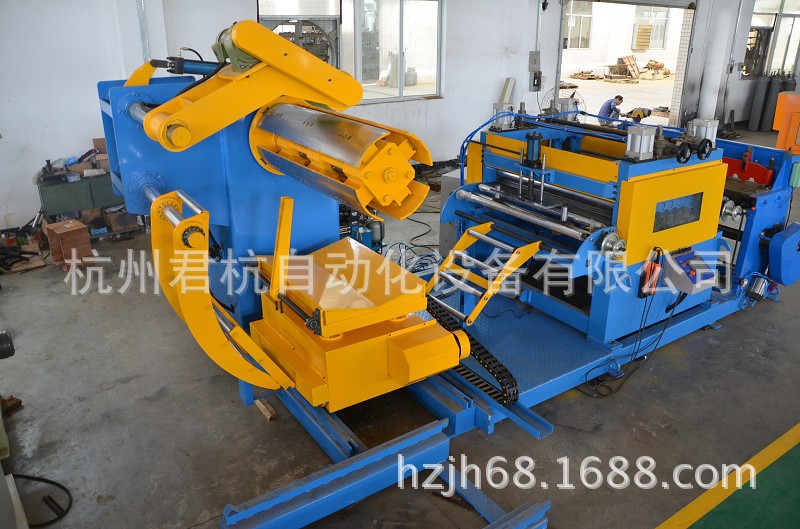

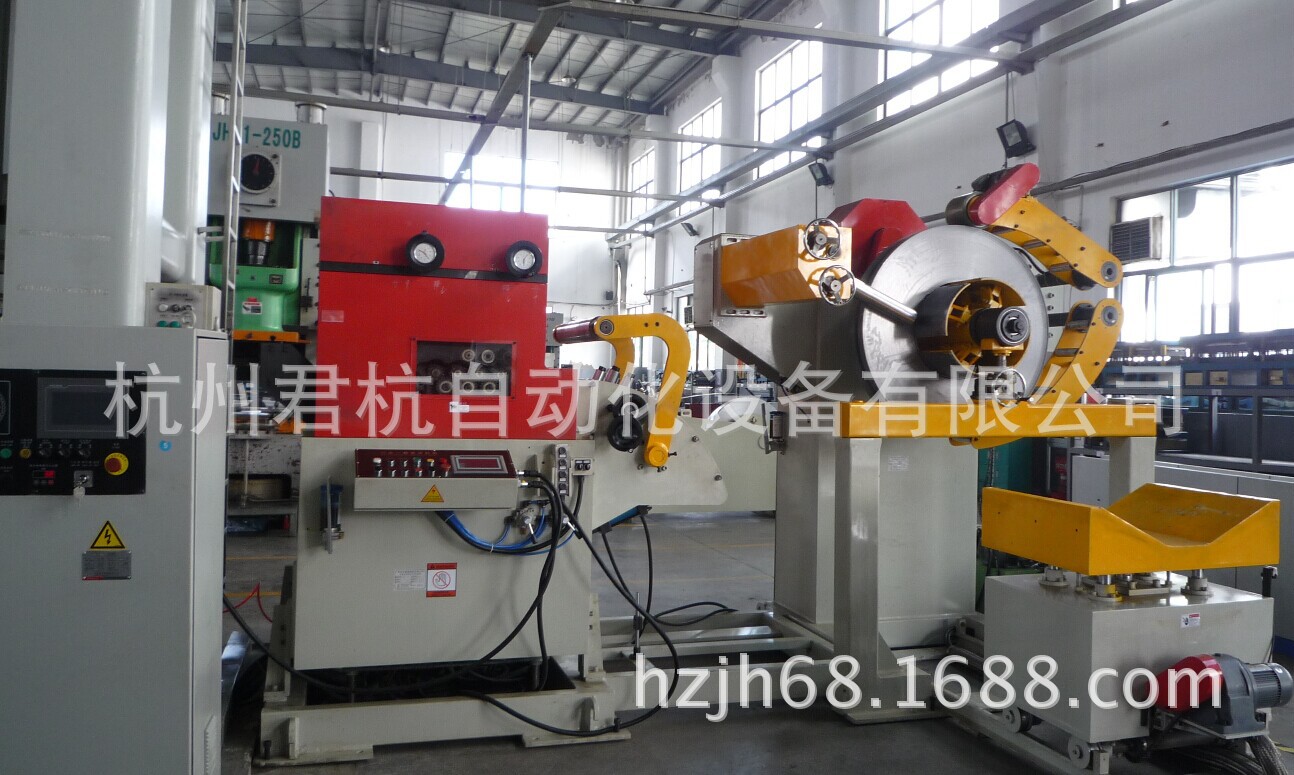

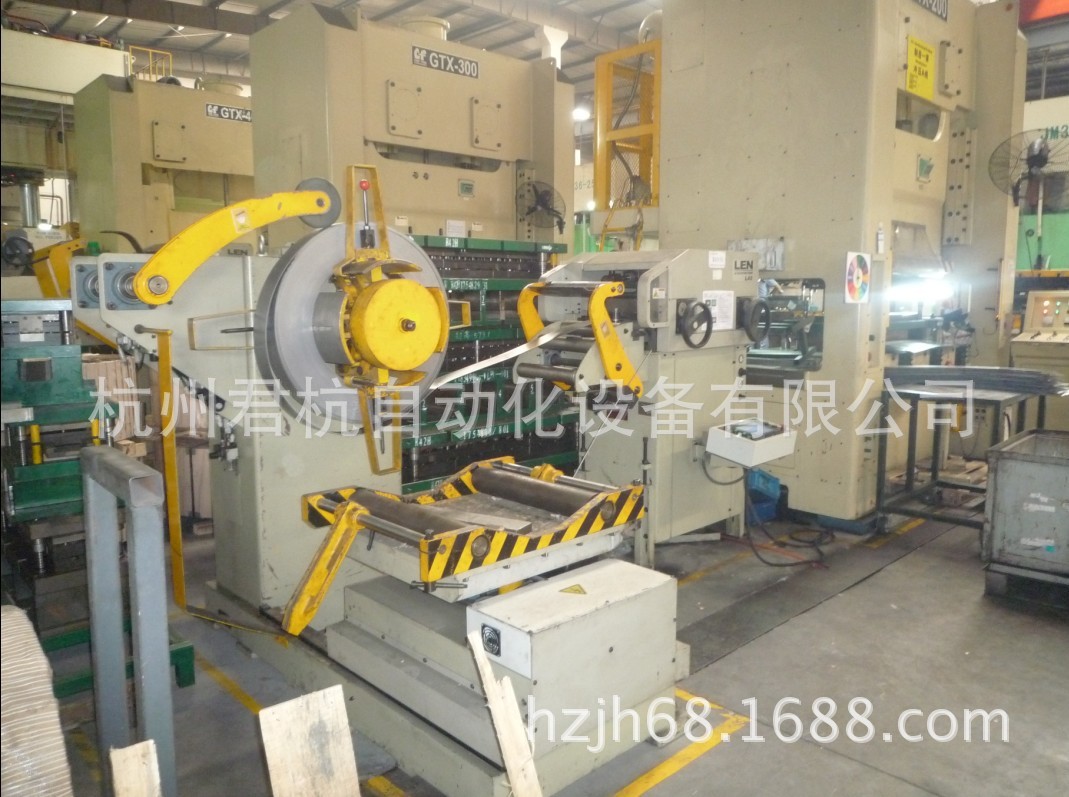

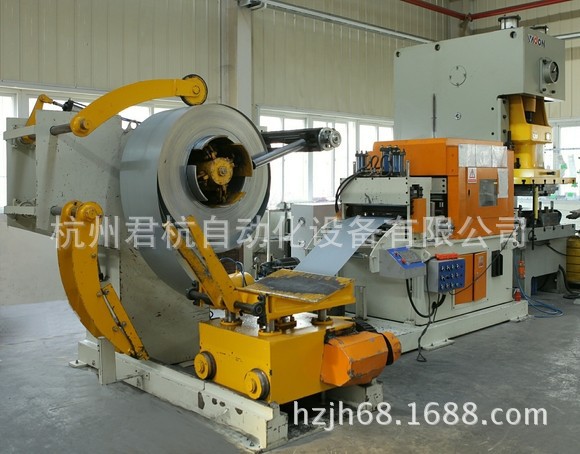

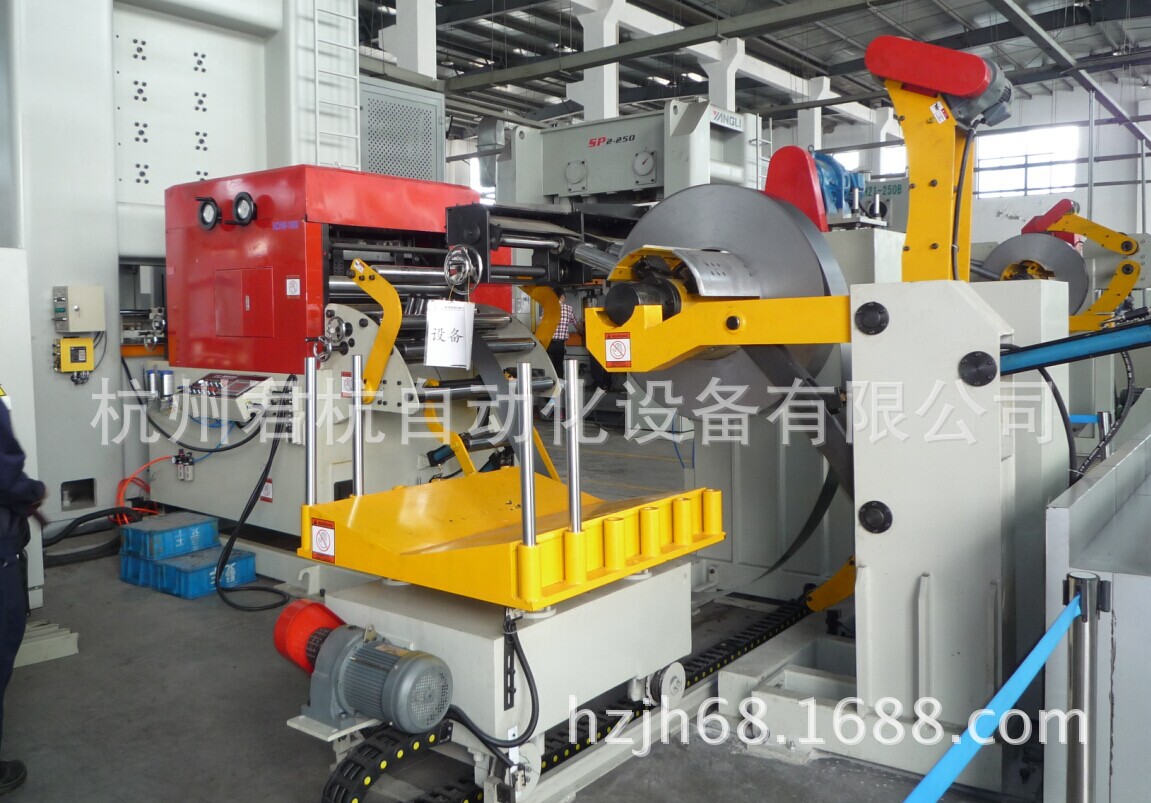

三合一伺服系統送料機
NCHF系列集料架、矯正、送料三機一體全自動送料裝置，高技術，高精密，高效率，在沖床周邊設備系列產品上可說是矯正送料機的頂點表現，其功能及優點特多，省空間，耐用，操作簡單，對特長、特寬、較厚材料等效果特別好，在工業界一致被認為最先進之自動送料裝置。
當今高度精密知識技術配合工業不斷的快速發展，本公司於沖壓生產系列上積極研究發展，以達減低人工成本，提高生產效率，提高品質等各方麵的改進，本公司所製造一系列自動送料機，均經嚴格品質管製，產品優良精度高。
三合一侍服系統送料系列機型特點
1.適合各種金屬片之送料及矯正。
2.適合於各種五金、電子、電器、玩具及汽車零件之連續沖壓加工，送料矯正，準確耐用。
3.本機之伺服馬達，電器箱電子零件及控製器均采用日本製產品，故障少，壽命長。
4.鍍鉻，高精度，非常耐用。
5.任意設定送料長度，操作容易，安全及穩定性高。
特別附件：
1.送料座高度調整自動系統。
2.油壓式料卷擴張或氣壓擴張方式。
厚板型三合一NCSF系列規格參數表
Specification (Decoiler,Straightener and Feeder,3 in 1) (for thick material)
型號Model 參數Item | NCSF-500 | NCSF-600 | NCSF-700 | NCSF-800 | NCSF-1000 | |
適用料厚 Materila thickness | mm | 0.8～6.0(矯正輪Ø85×上4/下4) 1.2～6.0 (Straightening wheelØ50×4up/4down) | ||||
適用料寬 Material width | mm | 500 | 600 | 700 | 800 | 1000 |
適用內徑 Coil inner diameter | mm | Ø450～Ø530 | ||||
適用外徑 Coil outer diameter | mm | Ø1600 | ||||
材料重量 Coil weight | kg | 5000 | 8000 | |||
料架動力 Decoiler power | HP | 5 | 7.5 | |||
矯正動力 Straightening power | kw | 5.5 | 7.5 | 11 | ||
擴張方式 Expansion style |
| 液壓擴張 Hydraulic pressure expansion | ||||
外形尺寸 Size | m | 5.5×2.2×2.5 | 5.5×2.5×2.5 | 5.5×2.7×2.5 | 5.5×2.8×2.5 | 5.5×3.0×2.5 |
機械重量 Weight | kg | 5200 | 5500 | 5800 | 6000 | 6600 |
註：標準送料方向為：左→右。客戶可選配臺車上料。此款機型最適合工業與汽車製造業使用。可根據客戶要求更改進行非標製造。
三合一矯正能力表
1． 此表適用於材料的拉伸強度為40kgf/mm 場合。
2． 矯正能力會因現場的狀況不同而產生變化。
3． 卷料的外徑與料寬和料架的標準荷重，請參考本資料材料架部分附表。
4． 特殊規格製造，請與本司技術部聯系。
Material thickness 型號 料厚 Model | 1.2 | 1.4 | 1.6 | 2.0 | 2.2 |
NCHF-300 | 300 | 200 | |||
NCHF-400 | 400 | 280 | 210 | ||
NCHF-500 | 500 | 390 | 250 | 190 | |
NCHF-600 | 600 | 400 | 300 | 240 | 180 |
Material thickness 型號 料厚 Model | 2.0 | 2.5 | 3.0 | 3.5 |
NCMF-400 | 400 | 200 | 100 | |
NCMF-500 | 500 | 280 | 280 | |
NCMF-600 | 600 | 280 | 250 | |
NCMF-700 | 700 | 280 | 240 | |
NCMF-800 | 800 | 550 | 400 | |
不同型號可以定做！歡迎來電咨詢13967197877郭生
