產品名稱：普通金屬鍵盤

產品型號：B01801010(排線2*5p）

產品型號：B018013(USB介面)

產品尺寸：80*90mm

產品描述：不銹鋼鍵盤，數字鍵和六個功能鍵，按鍵緊湊佈局，采用0.5mm長按鍵行程，安裝方式為由裡往外裝，整個厚度為：8.5mm（不含座子高度），采用全不銹鋼麵板及激光刻按鍵設計，模具配合精密準確，表麵處理美觀大方。

安裝方式：1）正麵CAD圖：

2）矩陣圖：

3）產品正麵效果圖


4）產品背麵效果圖

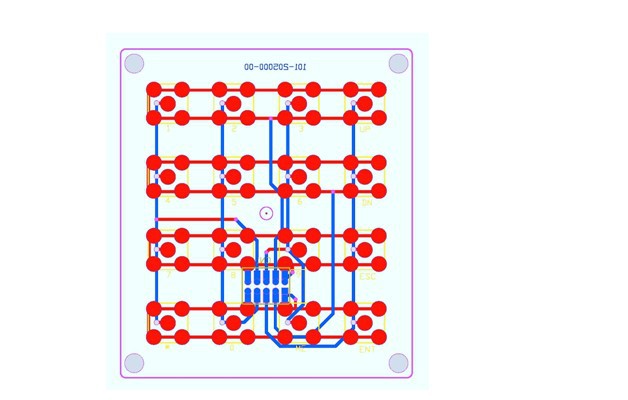

5）介面圖及結構圖

6）排線圖

7)產品應用：

主要應用於各種無人監管或者是半監管場所的信息終端，比如互聯網終端，大學，商場，酒店，銀行，機場，車站和其它公共場所的信息亭，自動售票機，加油站，銀行櫃員機（自動存/取款機），公用電話等。

8)主要特點：

8.1麵板:不銹鋼鍵盤材料為優質磨砂不銹鋼板。產品表麵無明顯的凹痕、劃傷、裂痕、變形和污染。表麵塗鍍層均勻，無起泡、龜裂、脫落和磨損。金屬零部件無銹蝕及其它機械損傷。產品零部件緊固無松動，鍵盤按鍵手感舒適，使用可靠。按鍵力度：250-300克力，按鍵行程：0.5mm，工作溫度：-10℃~65℃，按鍵壽命：≥100萬次，按鍵堅固耐用，防敲擊破壞，具備防塵、防水及防腐蝕能力，產品符合環保標準；

8.2介面:規格為：2*5pin介面，pin距：2.54mm

9）麵板技術參數

10）自助終端專用金屬鍵盤麵板的測試報告

10.1一般性沾水試驗：鍵盤水平放置，用蘸水海棉將鍵盤表麵蘸濕並形成水珠，循環操作各鍵3次，5分鐘後,鍵盤操作（含電氣特性）仍正常。

10.2噴淋試驗：鍵盤水平放置，以5升/分鐘的水流量噴淋在鍵盤表麵，持續3分鐘，噴淋同時循環操作各鍵3次，噴淋停止5分鐘後鍵盤操作（含電氣特性）仍正常。

10.3按鍵壽命試驗：1次/秒，每次施以250-300克力，重復要求次數後，鍵盤操作仍正常。

10.4碰撞試驗：參照GB2423.6“試驗Ea”進行，X軸向碰撞，加速度為150m/s2，脈沖持續時間6ms，碰撞6000次後鍵盤操作（含電氣特性）正常。

11)按鍵字及表麵蝕刻添油圖案

11.1外觀：字體及字大小、蝕刻添油內容、位置與圖紙（技術資料）的要求相符，顏色與標準色板比較無明顯色差，或在色差范圍內。

11.2絲印零件的驗收：絲印零部件外觀采取100%檢驗。沒有蝕刻添油字發花、字體線條斷線、字跡模糊不清，拖墨、漏印、錯蝕、重疊、少墨等不良現象。

11.3對於附著性、抗化學溶劑性、耐磨性、硬度的檢驗

11.3.1附著性：參照GB2792-1998《壓敏膠粘帶180°剝離強度試驗方法》檢測金屬表麵的附著性。檢測狀態：溫度23℃±2℃，相對濕度65%±5%，剝離強度不小於5N/25mm。

11.3.2抗化學溶劑性：將折疊成8層的白色棉質軟佈（或脫脂棉）捆綁在端麵直徑為6.3 mm、長40mm的圓形木棒的一端。再將99%酒精倒於木棒端麵的白色軟佈（或脫脂棉）上。在室溫下，對產品絲印文字或圖案表麵上以1㎏力和1秒鐘往返一次速度摩擦5次（往返），目測文字或圖案實驗後的表麵狀況變化，不超過設計要求的范圍。

11.3.3耐磨擦性：以直徑為6mm左右的圓橡膠皮放置於產品絲印文字或圖案表麵並垂直加載約1.6㎏，在25.4mm的行程內以每分鐘30次往返的速度摩擦30次。試驗後的表麵變化不超過外觀品質基準中的范圍。

11.3.4硬度：用平頭2B鉛筆在檢驗品上施力1㎏：鉛筆與被檢驗品為45°，並將鉛筆在其表麵移動約10㎜，文字或圖案沒有搽痕或剝落。

12）機械參數：

1.按鍵：12個按鍵，進口印花拉絲SUS304不銹鋼。

2.按鍵設計：方形的凸按鍵，用激光雕刻再腐蝕出鏤空的圖案和字符

3.按鍵的尺寸：普通的按鍵：13.8mm*13.8mm，

4.按鍵行程：0.45mm

5.按鍵壽命：操作200萬次以上/每鍵,鍋仔片采用進口鍍金材質。

6.按鍵力度：1.2N+/-0.1N（觸點用力）

7.前麵板：進口印花拉絲SUS304不銹鋼，1.5mm厚

13）電氣參數：

1.工作電壓：直流+5V+/-5%

2.工作電流：20mA

3.預期使用壽命：>5年

4.按鍵的開關技術：進口鍍金鍋仔片

5.介面技術：USB

6.操作系統：DOS/Windows95/98/NT/ME/2000/2003/XP/Vista, Linux, Unix, Mac osx
