一、產品描述：
DD1定時器尺寸：10*17mm是電池燈節能燈飾控製最佳選擇。
二、主要特點：
1.低功耗、低成本；
2.電路穩定、外圍電路簡單；

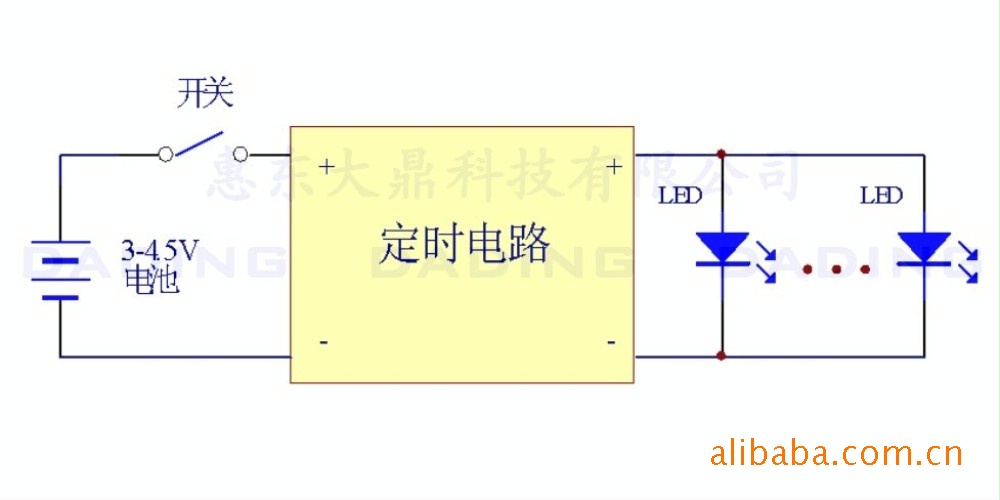

3.可以驅動LED、1路恒亮；
4.定時亮6小時滅18小時、24小時循環。
三、產品應用領域

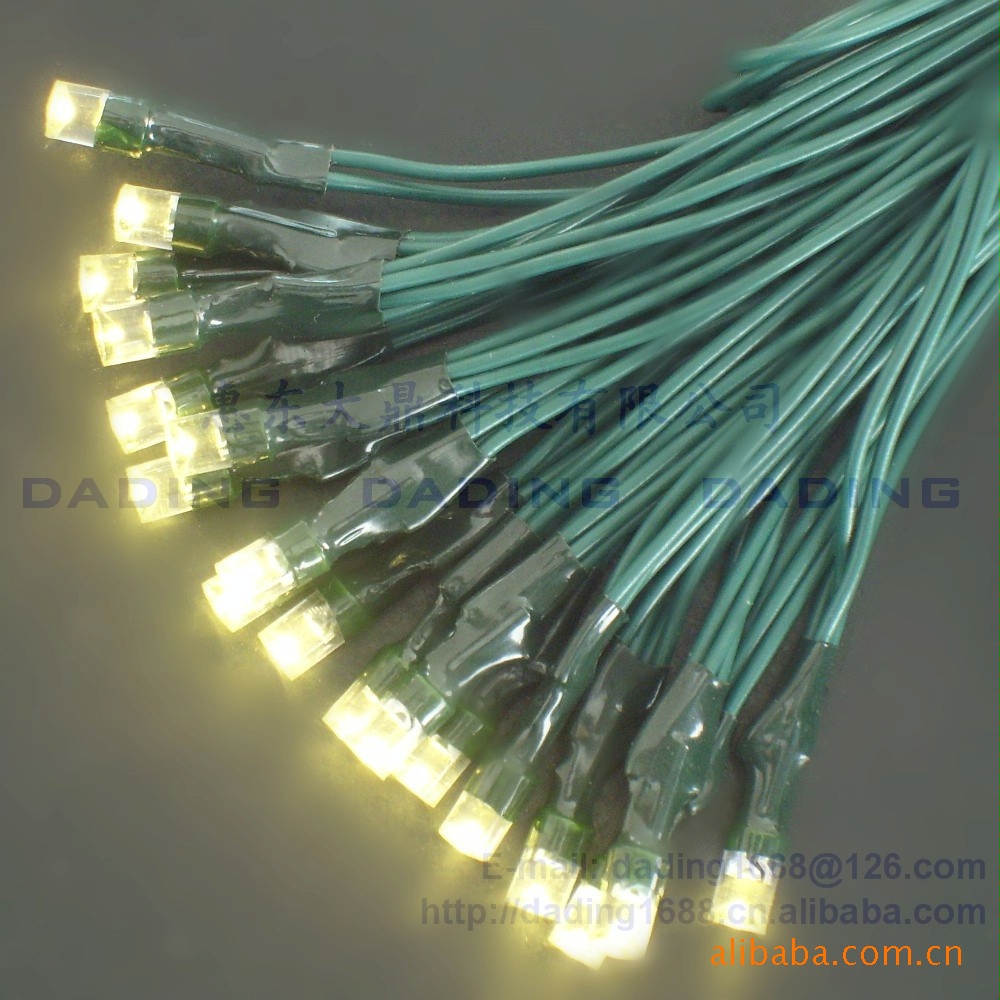

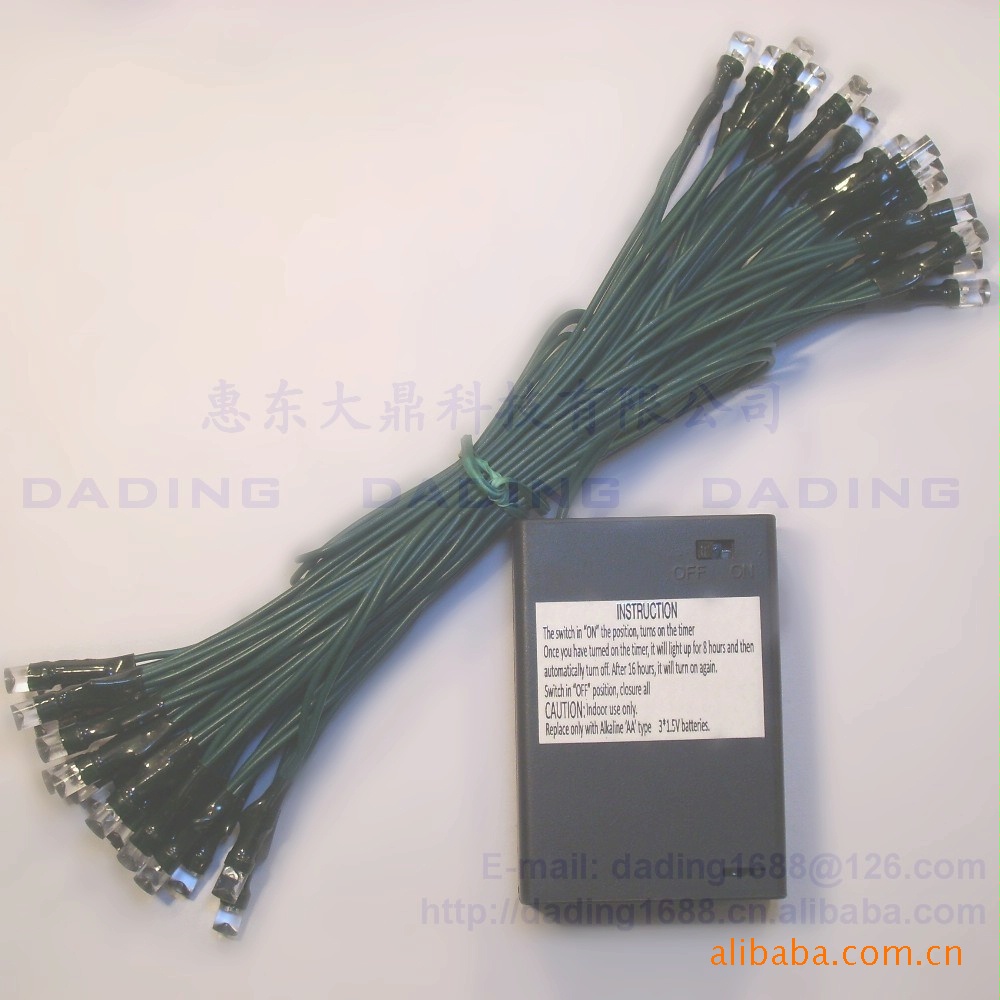

節能定時聖誕燈串
節能定時燈串控製器
節能定時電池燈
四、芯片資料
1. 管腳圖
四、管腳圖及管腳描述

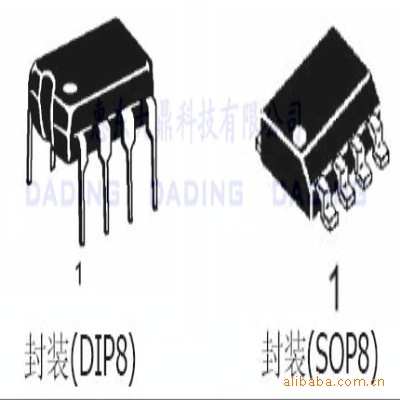

1. 管腳圖

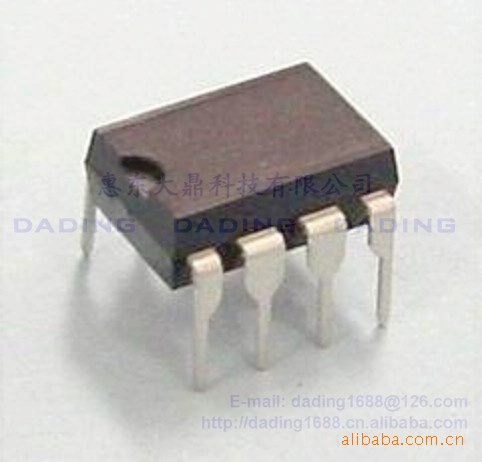

DD-6HD為DIP封裝
DD-6H 為SOP封裝
五、電參數
1.絕對最大額定值
工作溫度Ta =25℃
參數 | 符號 | 測試條件 | 額定范圍 | 單位 |
電源電壓 | Vdd | - | -0.3到+6.5 | 伏 |
輸入電壓 | Vi1 | 所有I/O口 | -0.3到Vdd +0.3 | 伏 |
輸出電壓 | Vo | 所有I/O口 | -0.3到Vdd +0.3 | 伏 |
工作溫度 | Ta | - | -40到+85 | ℃ |
儲存溫度 | Tstg | - | -65到+150 | ℃ |
2.直流電參數
Ta=-40到+85℃，Vdd=1.8到5.5伏
參數 | 符號 | 測試條件 | 額定范圍 | 單位 |
H輸入電壓 | Vh | - | 0.7 Vdd到Vdd | 伏 |
L輸入電壓 | VL | - | 小於0.7 Vdd | 伏 |
H輸出電壓 | VOH | Vdd=4.5到5.5伏 | 大於Vdd-0.1 | 伏 |
L輸出電壓 | VOL | Vdd=4.5到5.5伏 | 小於1 | 伏 |
H輸入電流 | ILIH | VIN=Vdd | 小於3 | 微安 |
L輸入電流 | ILIL | VIN=0 | 小於-3 | 微安 |
電源電壓 | Vdd |
| 2.2到5 | 伏 |
電源電流 | Idd | Vdd=5伏 | 小於3 | 毫安 |
3.電流電參數
Ta=-40到+85℃，Vdd=2.2到5伏
參數 | 符號 | 測試條件 | 額定范圍 | 單位 |
復位保持時間 | TRSL | 輸入 | 小於10 | 微秒 |
上升時間 | TR |
| 1 | 微秒 |
下降時間 | TF |
| 1 | 微秒 |
