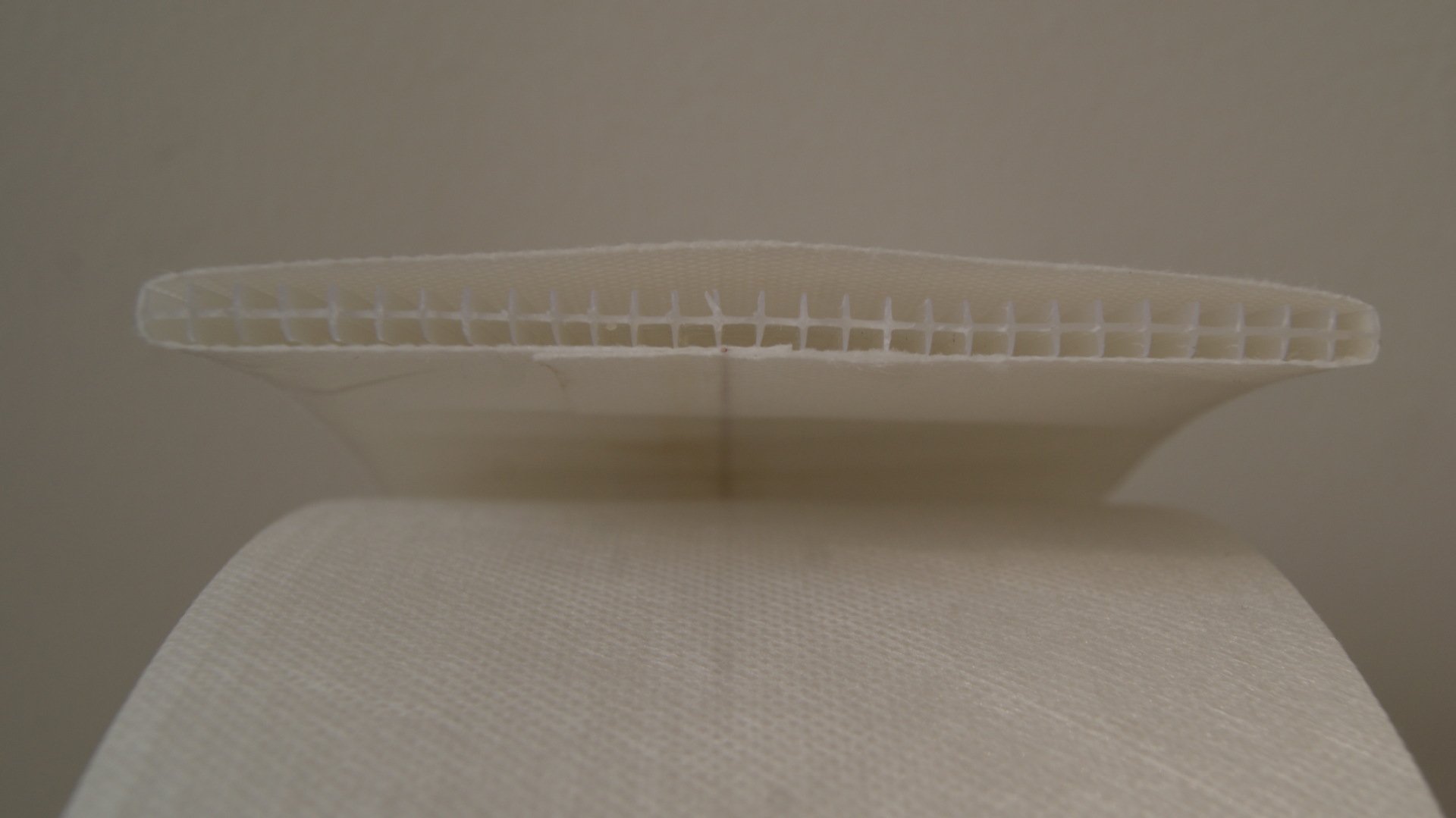

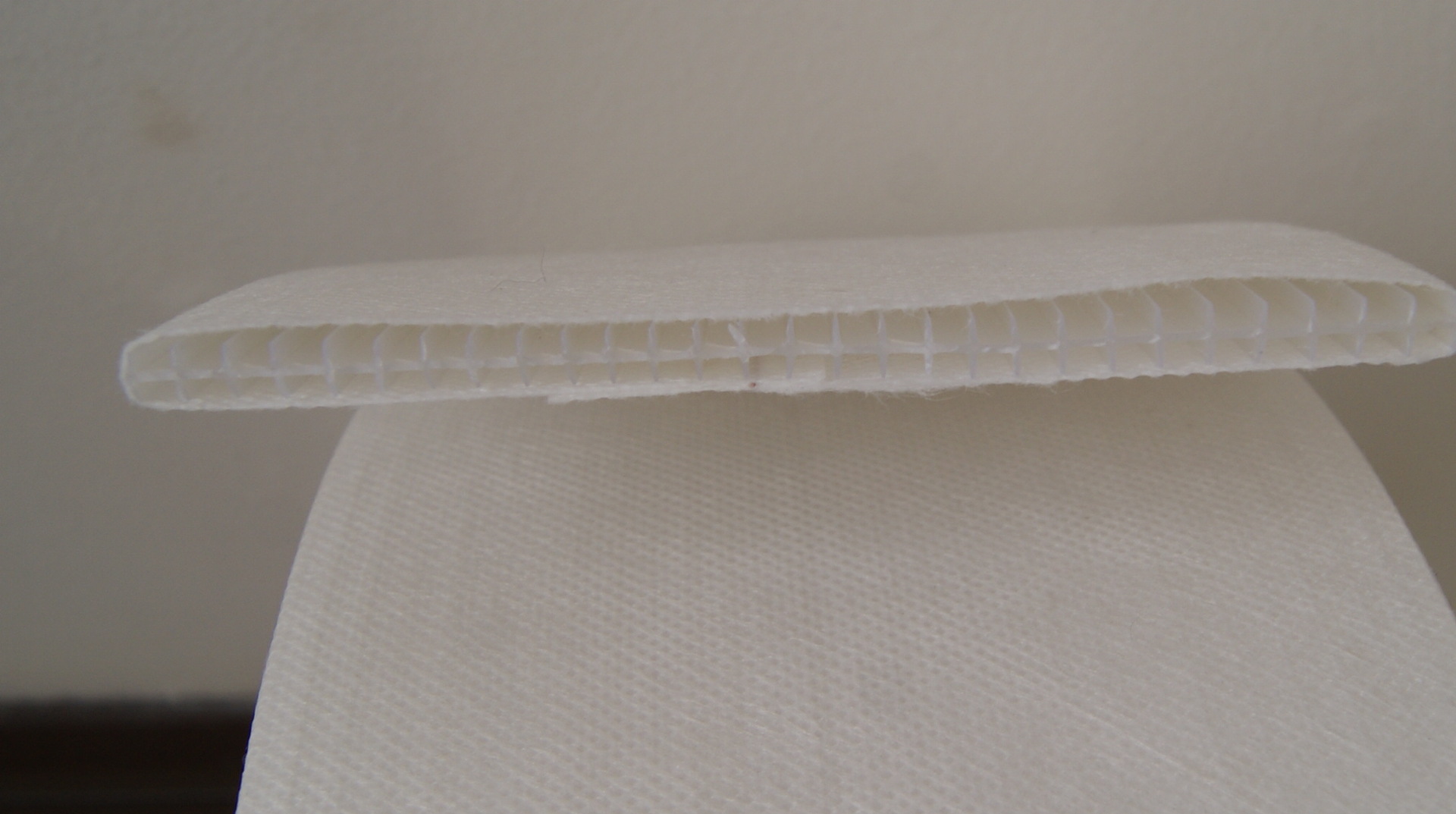

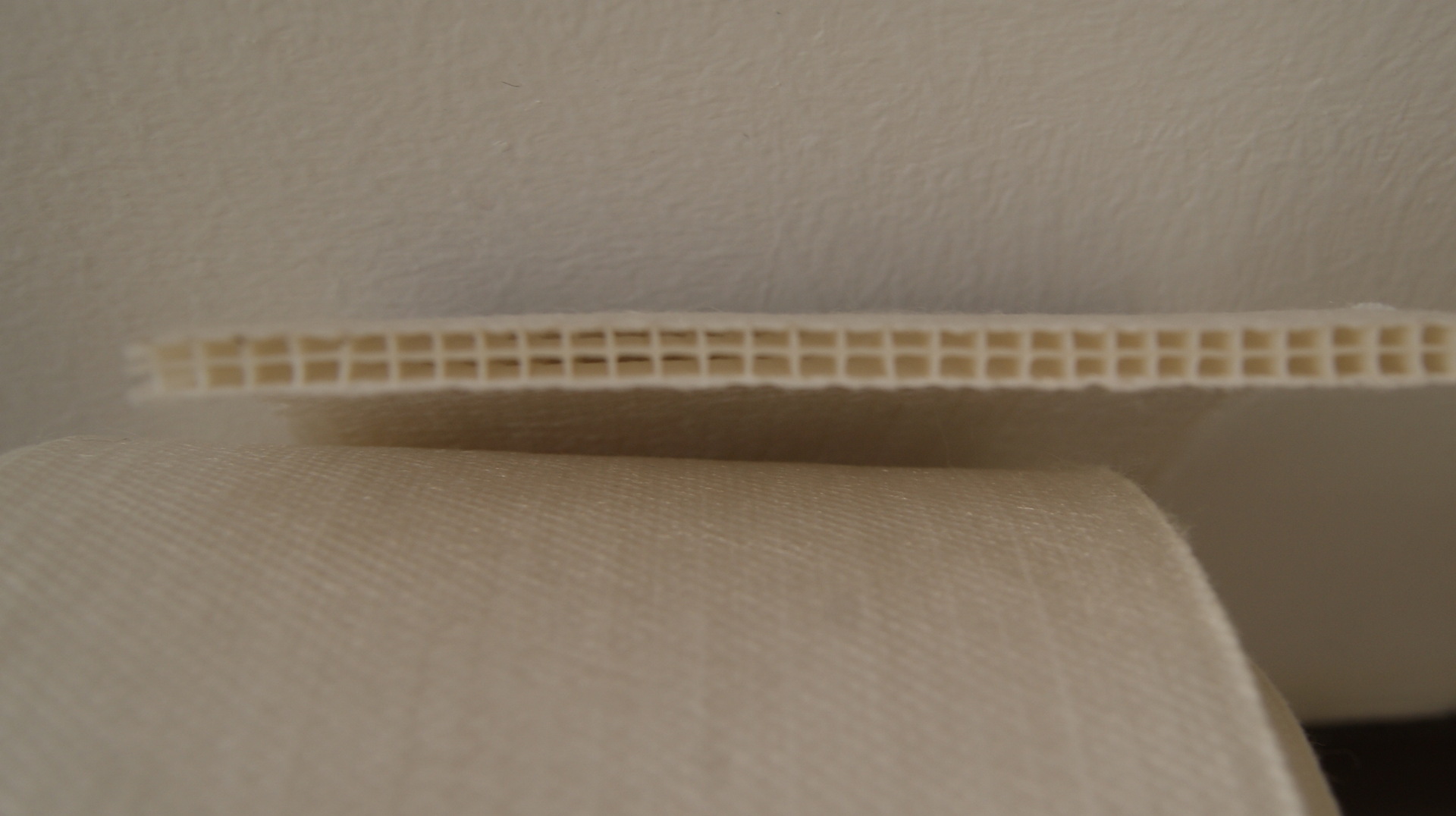

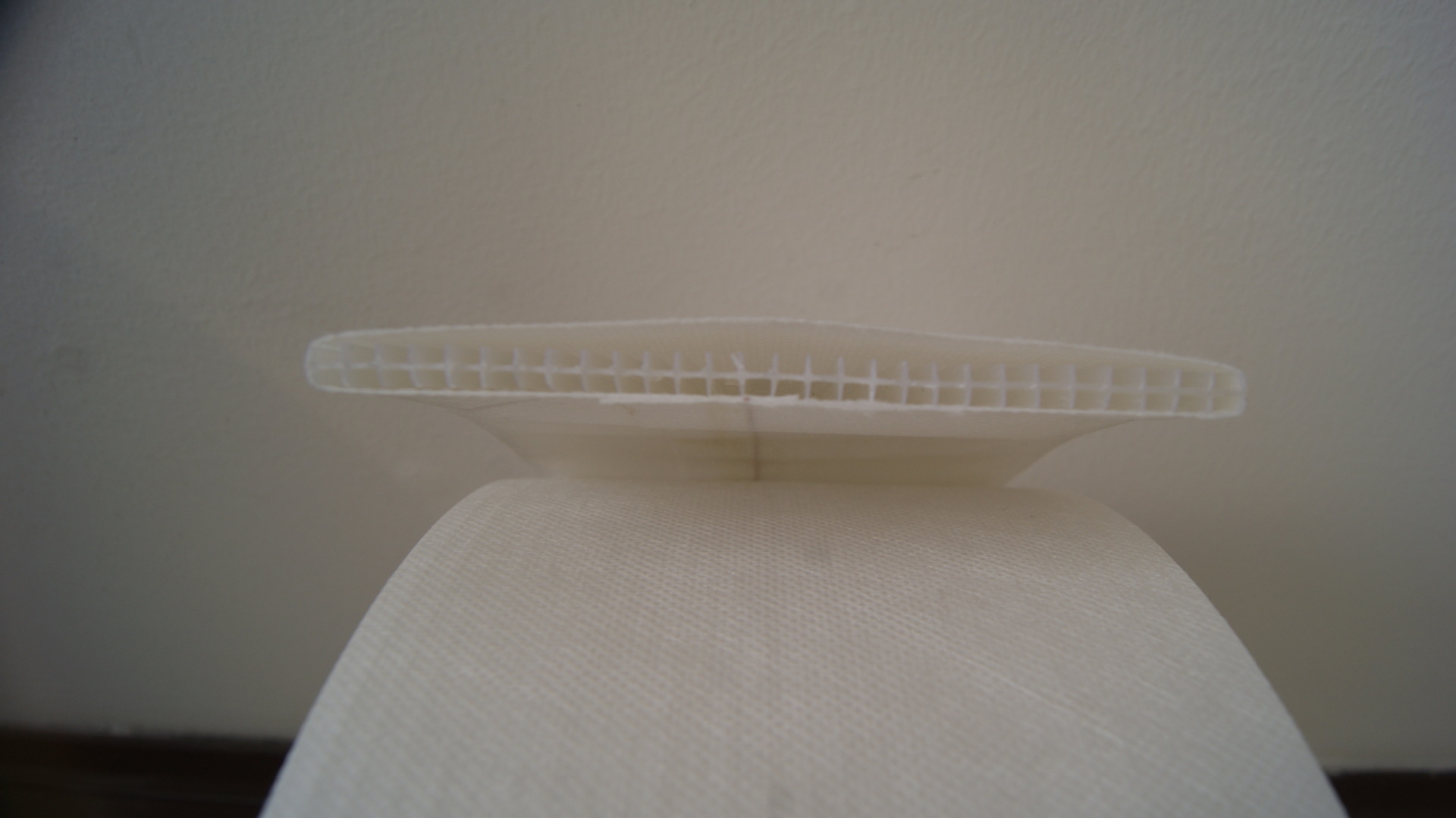

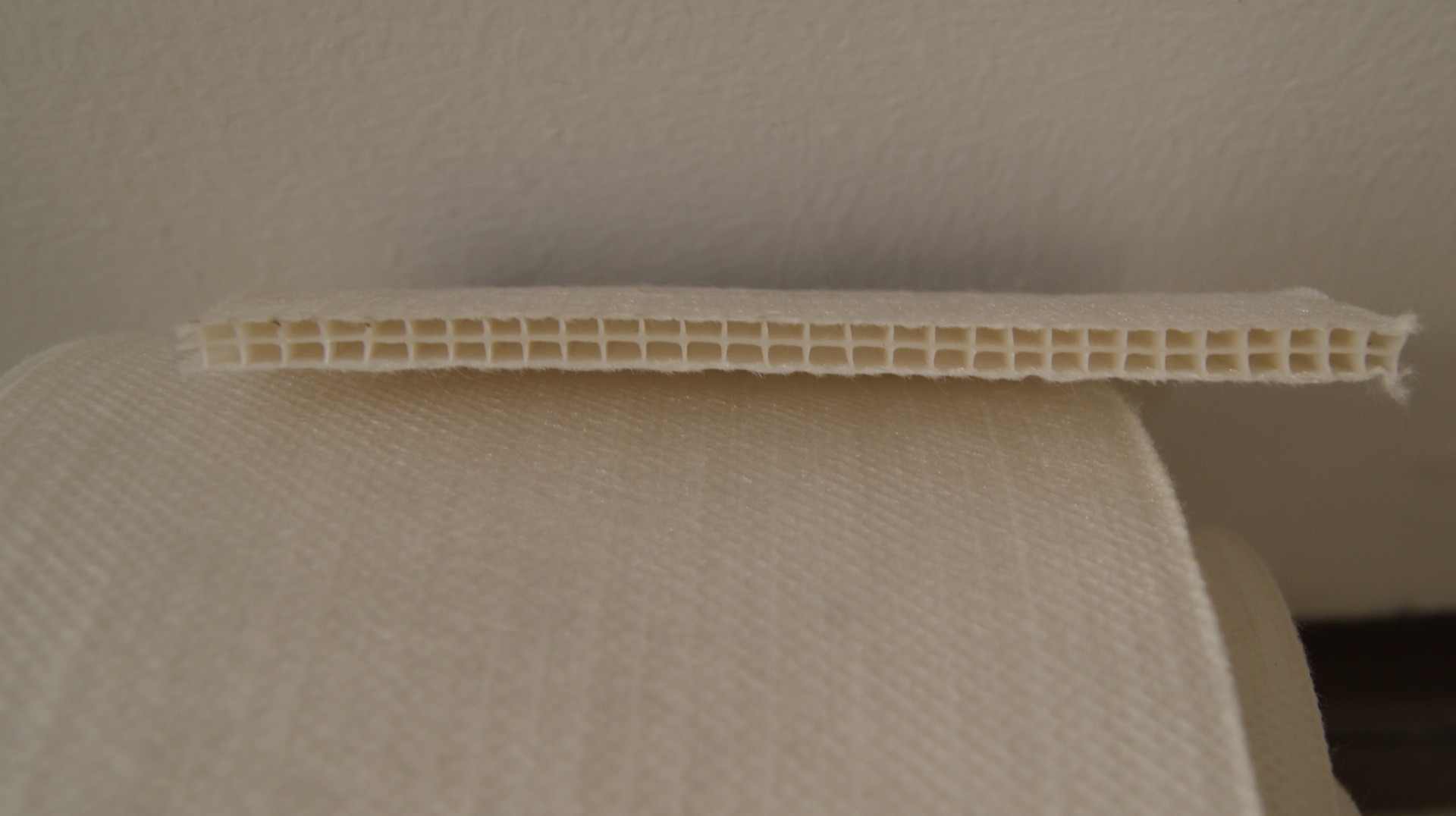

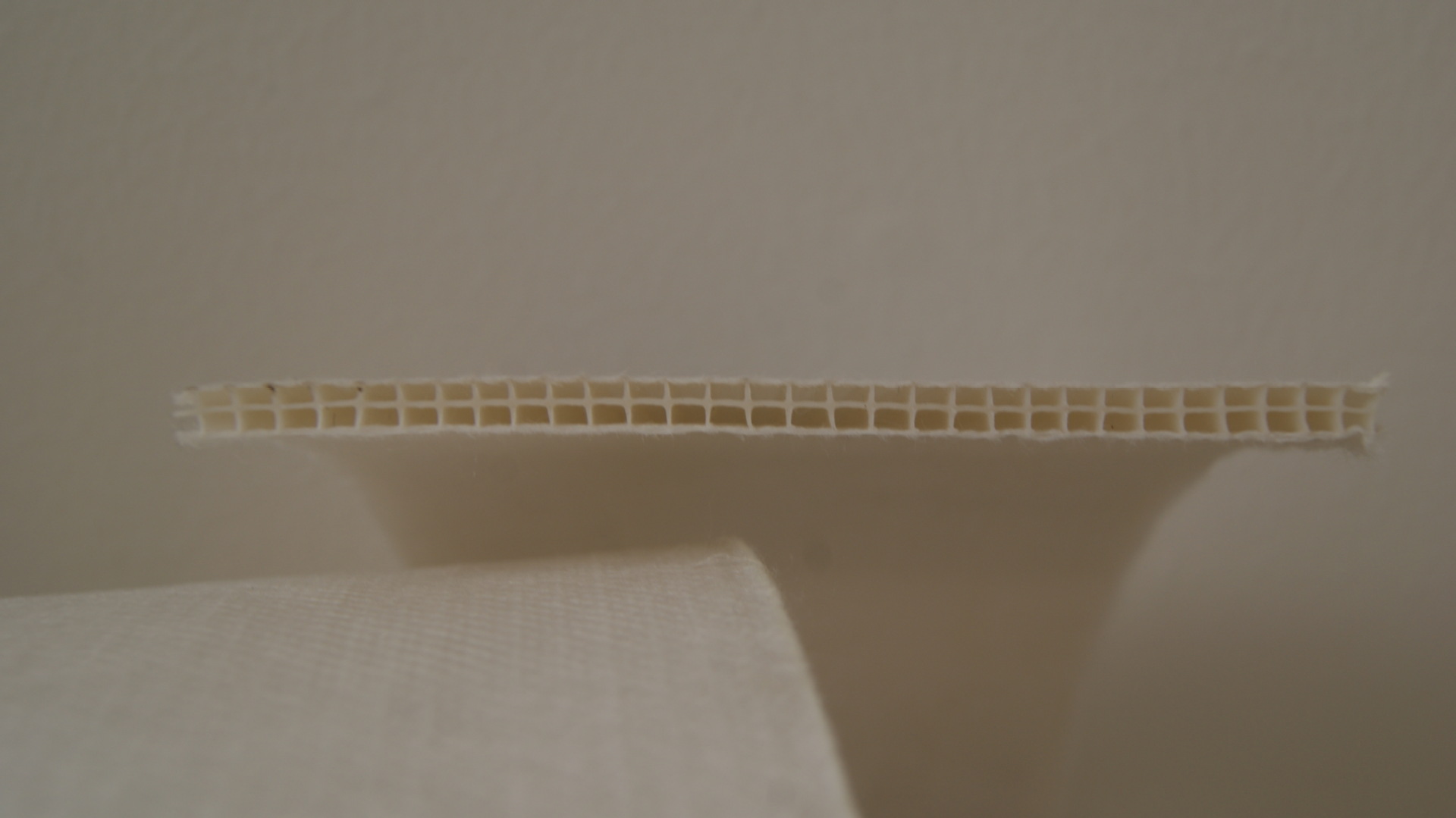

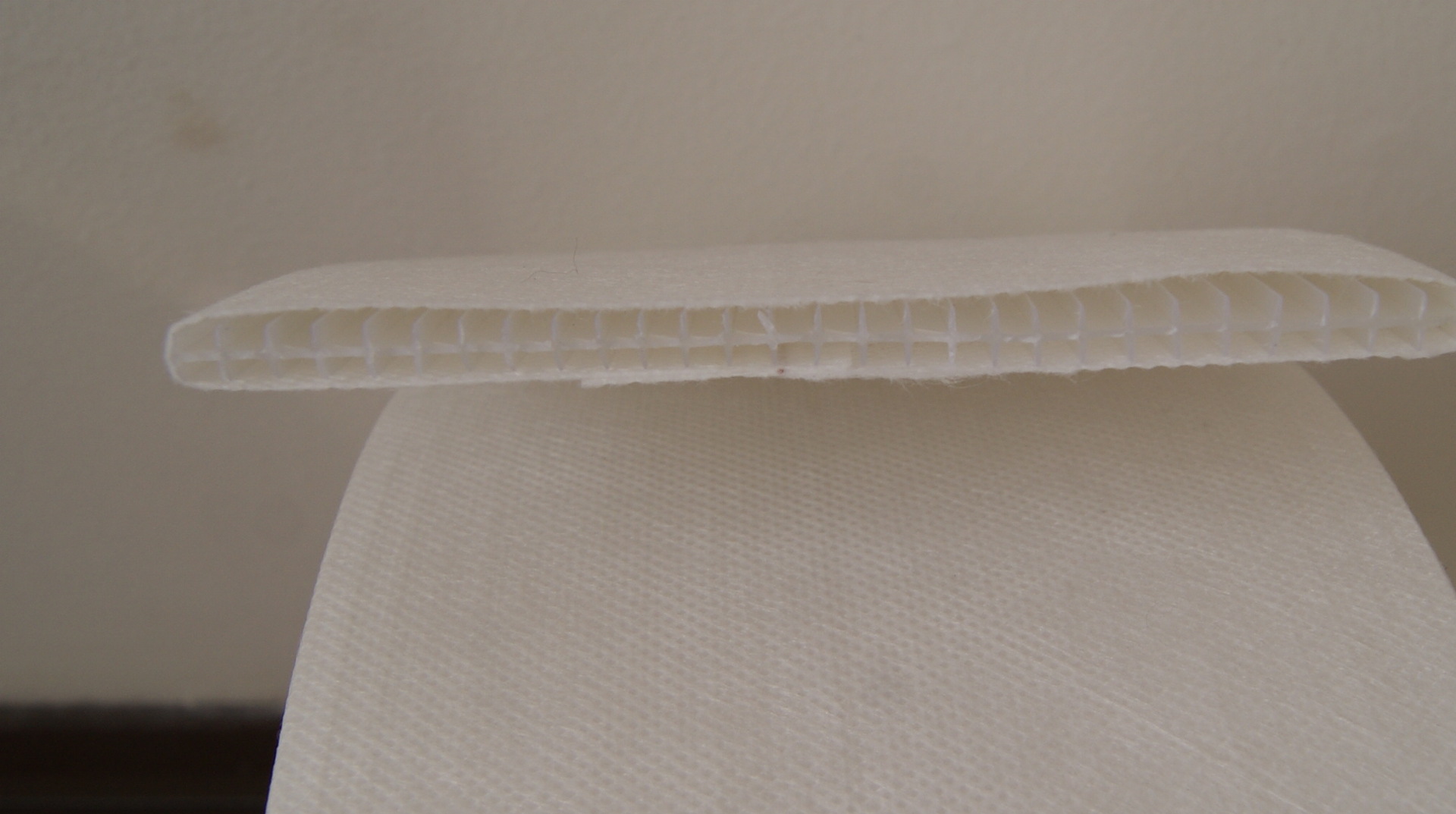

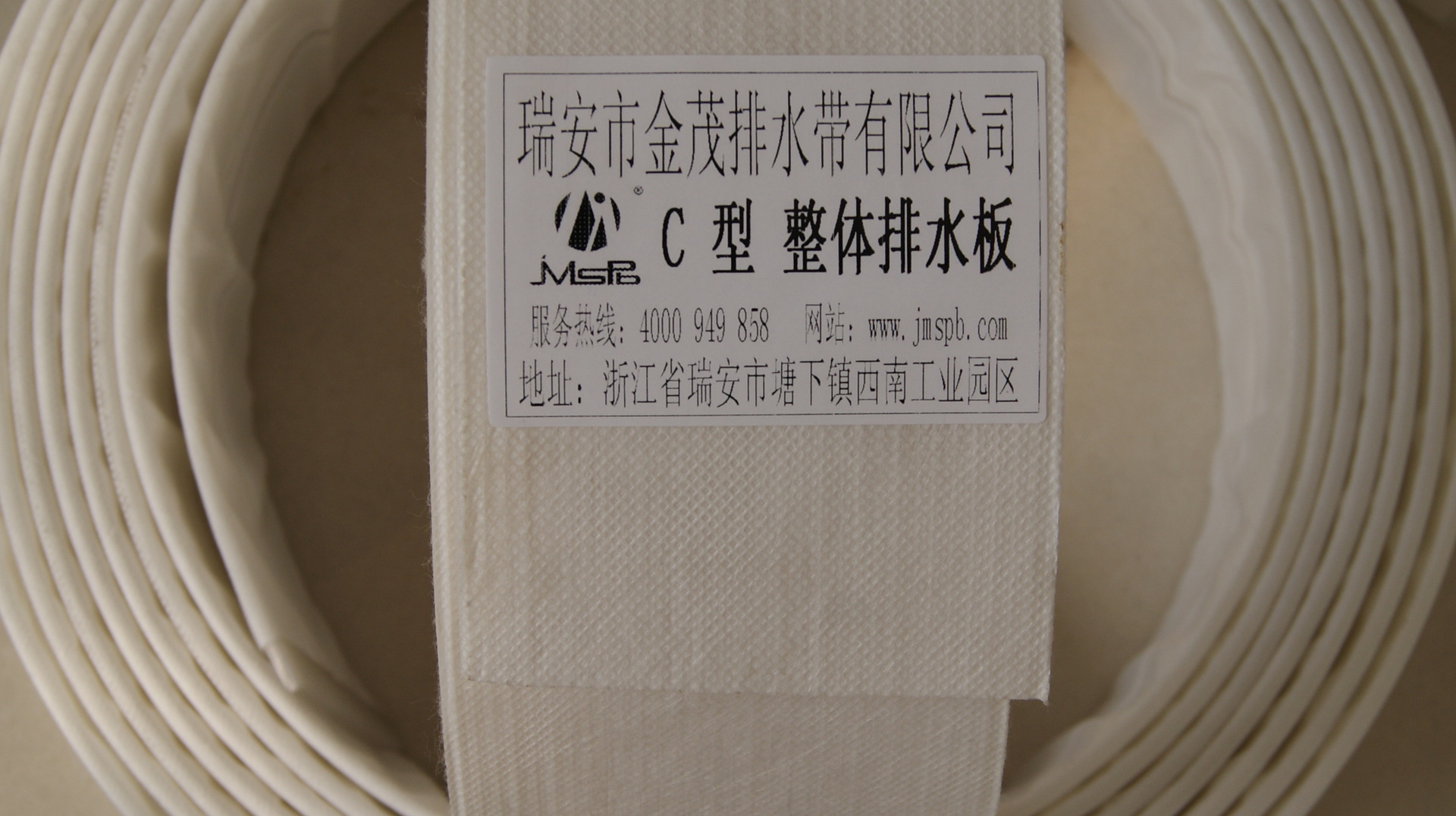

塑料排水板別名塑料排水帶，有波浪型、口琴型等多種形狀。中間是擠出成型的塑料芯板，是排水帶的骨架和通道，其斷麵呈並聯十字，兩麵以非織造土工織物包裹作濾層，芯帶起支撐作用並將濾層滲進來的水向上排出，是淤泥、淤質土、沖填土等飽和粘性及雜填土運用排水固結法進行軟基處理的良好垂直通道，大大縮短軟土固結時間。

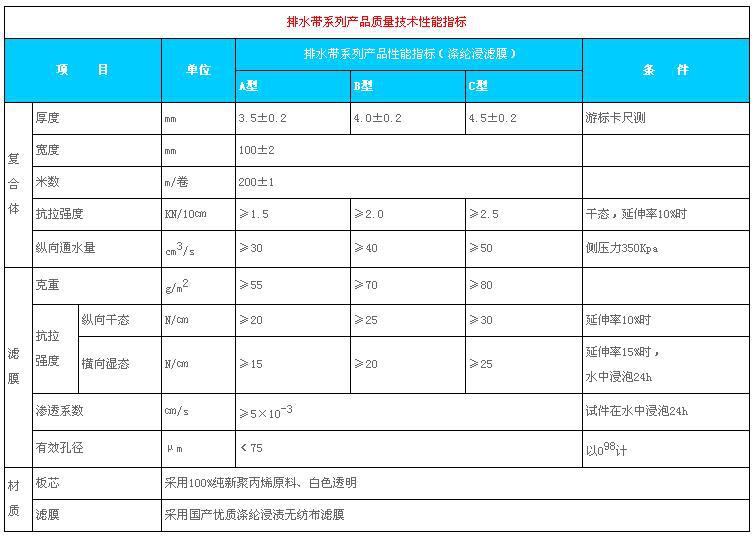

1常用塑料排水板型號及性能指標表
型號 項目 | SPB-A型 | SPB-B型 | SPB-C型 | SPB-D型 | 條 件 |
厚度,mm±0.5% | ≥3.5 | ≥4.0 | ≥4.5 | ≥5.0 |
|
寬度,mm±2% | ＞100 | ＞100 | ＞100 | ＞100 |
|
打設深度(m) | ≤15 | ≤25 | ≤35 | ≤50 |
|
縱向通水量(㎝²/S) | ≥15 | ≥25 | ≥40 | ≥55 | 側壓力350KPa |
濾膜滲透系數(㎝/S) | ≥5×10-4 | 試件在水中浸滄24h | |||
濾膜等效孔徑(㎜) | ﹤0.075 | 以O95計 | |||
塑料排水板抗拉強庹（KN/10㎝） | ≥1.0 | ≥1.3 | ≥1.5 | ≥1.8 | 延伸率10%時 |
濾膜坑拉 乾態 強度（N/㎝）濕態 | ≥15 | ≥25 | ≥30 | ≥37 | 延伸率10%時 |
≥10 | ≥20 | ≥25 | ≥32 |
| |
2 施工準備及流程
本工程塑料排水板施工分為水下和陸上施工，水下施工采用插板船，陸上施工采用插板機。
2.1 施工放樣
2.1.1 插板船施工放樣：采用GPS系統進行實時定位。安裝在插板船上的雙GPS系統首先進行插板船直線定向，利用插板船平麵座標系統控製插板機要施打的板位，從而控製板位的間距。
2.1.2 陸上插板施工放樣：將根據經批準的施工控製網，測設分區基線，然後拉測線進行插簽（竹簽或廢排水板簽）確定標志板位。
2.2 施工工藝流程
2.2.1 插板船施工工藝流程
如圖1所示：

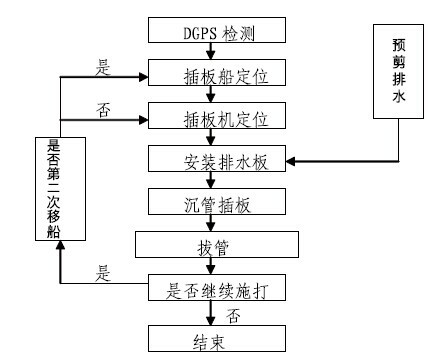

圖1 插板船施工工藝流程圖
2.2.2 插板機施工工藝流程。如圖2所示：

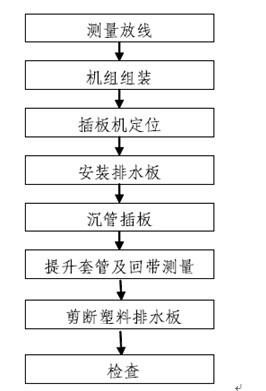

圖2 插板機施工工藝流程圖
3 水下施工方法
3.1 船舶佈置
本工程所在地水流較急，船位的佈置選擇平行於圍堤軸線的方向，這樣可以減少船舶在施工中受水流的影響，從而使船體在施工中處於相對平穩的狀態，有利於排水板定位的準確。
3.2 排水板定位
排水板的定位方式是用GPS定出排水板施工船舶的某一船體位置，然後沿縱向移動排水板機位置，根據計算機的軟件顯示出的船形位置及插板機的位置座標，使其進入預設的施打排水板位置，啟動插板機。開始施打排水板，計算機開始自動記錄插入的排水板的相關數據。技術人員根據顯示的參數，完成插板機的系列操作。

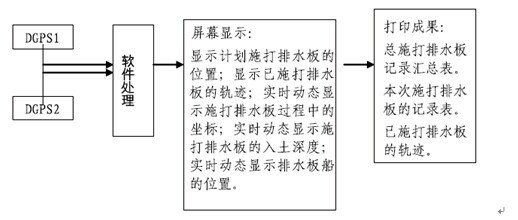

圖3 排水板定位流程圖
3.3 安裝排水板
本工程圍堤排水板擬采用預剪板形式插打，即按照不同區域打設深度的需要提前預剪，這樣既方便施工，也便於控製打設質量。所有排水板定位後，根據設計插板的深度要求，將插管長度定好，並在插管和塔架上做好應插排水板深度記號。排水板從套管的插嘴進入套管內部，固定在套管底部的插銷上，同時拉緊排水板，依靠排水板與插銷之間的摩擦力連接在一起，上提時插銷從套管口與排水板端部
抽出，套管提出，排水板靠土壓力留在地基中。
3.4 沉管插板
插板前檢查套管垂直度，若不符合要求，前後可調節樁架位置，左右可調節套管位置，保證插板垂直度在1.5%以內。在套管上按照設計深度用紅漆做上明顯標識，開動插板機，將沉管下沉至標識處即達到施工控製標高。
3.5 提升套管及回帶量測量
確定排水板已達到設計深度後，可提起套管，此時應觀察套管插入孔，如排水板相對套管不動，則說明排水板回帶，繼續上提套管，直到排水板移動抽入套管，量取此時套管的提升高度，即為排水板回帶量。若大麵積回帶，可考慮改變靴頭的密封性或插頭的形式，避免振動套管時擠進淤泥，減小提升套管時插銷與排水板摩擦力，並增大排水板底端與泥土間的接觸麵積，以減少回帶現象的發生。
4 陸上施工方法
4.1 測量放線
4.1.1 在測量控製點架全站機施放排水板打設區內外邊線，用紅油漆在已鋪設好的砂被上標志點位並編號。
4.1.2 單元內各插板點位則利用鋼尺量距通過內外邊線施放，用紅油漆做上醒目標志，並編製打設板位編號和板位順序。
4.2 機組組裝及定位
機械設備運至施工地段，在附近空地上進行組裝。插板機沿門架在設計插板斷麵上移動，定位於插板位置，準備實施插板作業。發電機組設在陸上，可隨施插位置變化而移動。
4.3 安裝排水板
根據設計插板的深度要求，將插管長度定好，在插管和塔架上做好應插排水板深度記號。排水板從套管的插嘴進入套管內部，固定在套管底部的插銷上，同時拉緊排水板，依靠排水板與插銷之間的摩擦力連接在一起。
4.4 沉管插板
同3.4。
4.5 提升套管及回帶量測量
同3.5。
4.6 剪斷塑料排水板
提升套管，當套管底部離開底層土工佈50cm時，人工從套管底部切斷排水板，使排水板外露長度控製在20cm以上。然後將留下的排水板頭彎曲插進管口。
4.7 檢查
檢查內容主要為質量標準要求的項目，若檢查不合格，則必須在不合格排水板位置的20cm范圍內補打一根排水板，並重新檢查，直至合格為止，合格後移動插板機至下一板位。打設過程中逐根做好施工記錄。
SPB-A型塑料排水板深度在15米內的軟土地基豎向排水
SPB-B型塑料排水板深度在15~25米內軟土地基豎向排水
SPB-C型塑料排水板深度在25~35米內軟土地基豎向排水
SPB-D型塑料排水板深度在35米以上的軟土地基豎向排水
