蓄排水板
社區地下車庫頂板種植系統簡介
（1）地下車庫種植平臺定位
地下車庫由於麵積較大，其使用功能、以及鋼筋混凝土結構耐久性都要求做到嚴格的密閉防水，上部的覆蓋土層厚度往往是以所種植的植物的需求而定，盡可能減少結構的負荷，這就形成瞭淺盆地形態：
● 穩定的不透水層，大環境溝通受阻；
● 根深植物根系在盆地水平延伸擴展；
● 深層積水、上部乾燥導致植物物種單一化；
淺盆地形態不能滿足多樣化種植生態要求
淺盆地形態的人工乾預措施
城市居住社區綠地需要的是植物物種多樣性的生態環境，闊葉喬木的環境潔凈效果最為優良，因此社區綠地需要以闊葉喬木、灌木、多年生草本植物共同營造，淺盆地形態顯然不能滿足上述要求。因此必須采取人工乾預措施——人工環境循環系統
淺盆地形態的人工環境循環系統是采用特殊材料建立起快速的水、氣流動循環系統。
早些年材料技術不發達的時候，人工乾預系統是采用河卵石構築透水排水層，級配砂石過濾層構築水土保持層。典型標準做法如下：
1、人工配製耕植土層；
2、自然土壤基層（一定程度的壓實）；
3、澆灌系統（在土壤基層中預埋）；
4、級配砂石過濾層（約150mm）；
5、河卵石排水層；
6、細石混凝土防水保護層；
7、防水層（依設計）；
8、車庫頂板鋼筋混凝土結構；
現代合成材料技術的發展為淺盆地形態的人工環境循環系統提供瞭更加方便的營造手法，利用塑料原料加熱壓製成型的蓄排水板構築蓄排水層、聚酯無紡佈過濾水土保持，人工乾預系統更加靈活、輕便，系統構造自上而下設計如下：
1、人工配製種植土層，自然堆填；
2、自然土壤基層（根據回填要求壓實）；
3、澆灌系統（在土壤基層中預埋）；
4、聚酯無紡佈水土保持過濾層；
5、蓄排水層；
6、細石混凝土防水保護層；
7、防水層(依設計)；
8、找平（找坡）層；
9、車庫頂板鋼筋混凝土結構；
（2）水、氣流動循環系統
1、設置暢通的水、氣循環通道，建立依靠重力自排體系
經過防水處理的地下車庫頂板是一個密閉不透水體系，雨水、澆灌水通過滲透會在頂板上積聚，若沒有有效的排水、透氣循環系統，深根植物會因澇害死亡。
蓄排水板能夠提供有效、暢通的層內構造空間，能夠滿足國內各個地區不同降雨強度下的排放強度要求，完全適合依靠積水自重達到自由排放要求；並能實現一定的蓄水效果。
系統設計相關參考資料
（1）華北地區多年平均降雨量為640mm；30年統計24小時的最大降雨強度為110mm， 1小時內的最大降雨強度為33mm；華北地區多年平均自然蒸發量為1842mm。綠色植物的覆蓋能夠有效減少蒸發量，特別是灌木植被。
因此，華北地區是降雨量遠小於蒸發量的乾旱地區，對於城市淺盆地形態綠地，很容易形成深層積水、上部乾燥的極端最壞情況，蓄排水板的出現徹底解決瞭這種被動的局麵，它既解決瞭深層積水無法排泄的問題，又降低瞭北方由於蒸發大於降雨而需要人工澆灌的成本。
（2）一般土壤的飽和含水率在25%~30%之間，土壤的保水性能取決於土壤種類和厚度，土壤越厚，其保水功能越強。
（3）綠化良好的地麵能夠長時間延緩自然降雨的地表徑流，增大地表水的下滲，當年內降水集中在某個很短的時間段內時，依然會在地下室頂板上形成地下水層，如果沒有內外環境的溝通，水位會逐漸上漲，當地下水位上升到一定高度時，就會影響某些喬木、灌木、甚至花草的生長，甚至死亡。
（4）所有的植物都有一定耐澇害能力，在短時間內完全浸泡在水環境中不會死亡，多數植物都能經受24小時的澇害，但沒有排水層的頂板深層積水排除根本不可能，由此造成植被枯萎死亡的社區呈多發趨勢，（原來地下室頂板較少，而且多為硬化，沒有引起足夠重視）。
（5）自然環境中，地下水的流動、循環依靠的是水的重力自然流動循環，所以在有很好的排水通道的情況下，地下室頂板上的深層滲水可以依靠自身重力實現自然循環流動。
四、車庫頂板蓄排水系統設計方案
根據該項目的具體條件，其地下車庫種植頂板的蓄排水等構造層次推薦下述系統設計，構造自上而下設計如下：
1、人工配製種植土層，自然堆填；
2、自然土壤基層（根據回填要求壓實）；
3、聚酯無紡佈水土保持過濾層；
4、蓄排水層；
5、細石混凝土保護層；
6、防水層（依設計）；
7、找平層/找坡層（可省略）；
8、車庫頂板鋼筋混凝土結構；

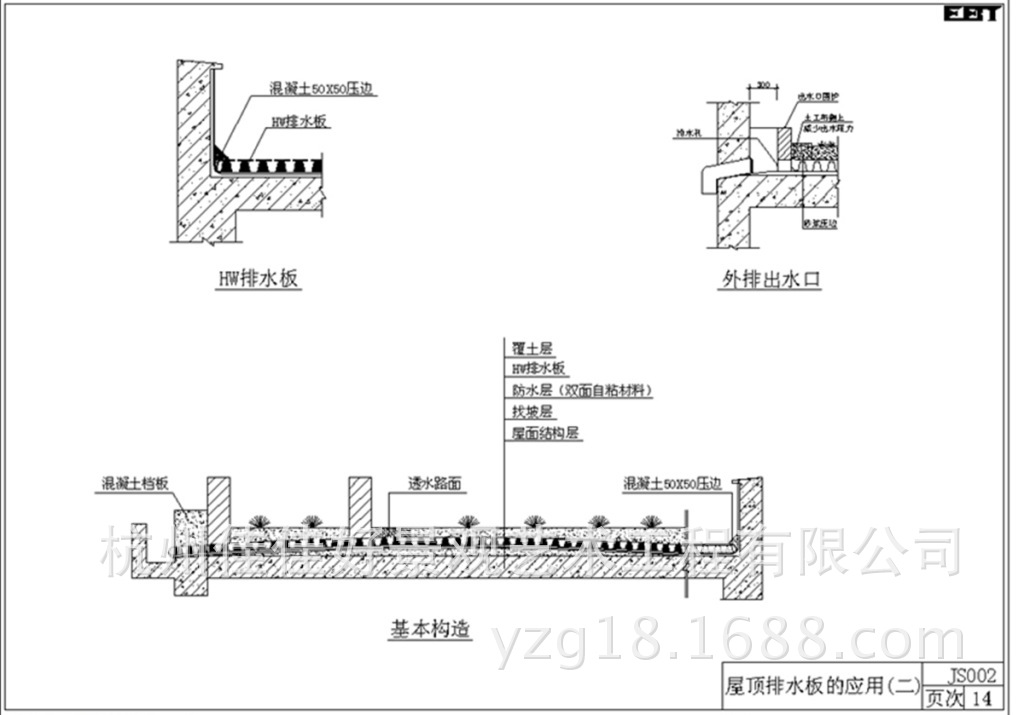

車庫頂板排水系統設計構造節點圖:
蓄排水板
蓄排水板設計
五、蓄排水板介紹

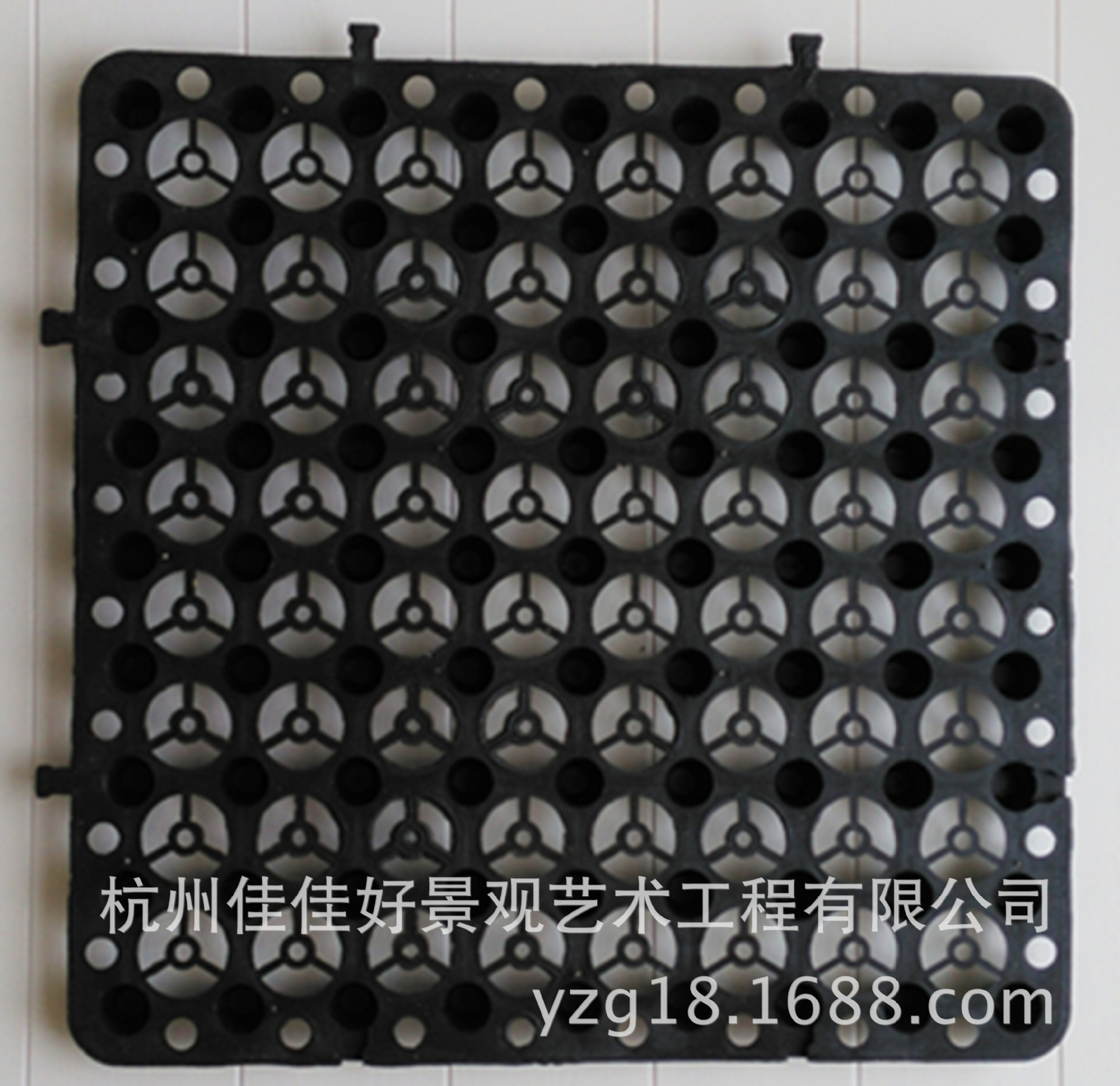

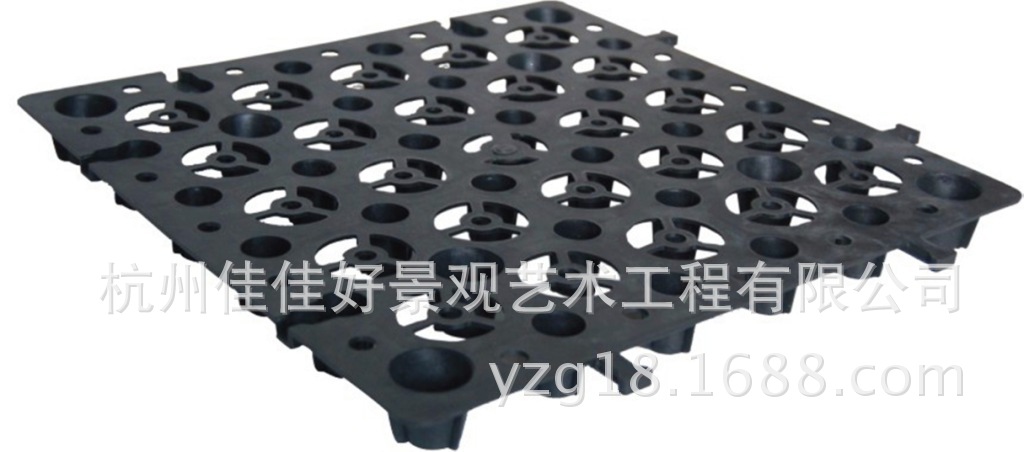

蓄排水板采用高密度聚乙烯（HDPE）或聚丙烯（PP）經加熱加壓定型形成的一種既能營造具有一定立體空間支撐剛度的排水通道，又可蓄水的一種輕型板材。
該種板材自身就具有蓄水、排水兩種綜合功能，板材具有空間剛度極高的特點，抗壓性明顯優於同類產品（可以通過現場試驗檢驗），能夠承受400Kpa以上的高抗壓負荷，同時可以承受在種植頂板回填土過程中機械碾壓的極端負荷情況。
具有營造層內排水、排放土壤內滲透水、存蓄部分滲透水等功能，相對比上一代排水產品具有以下優缺點：
l 北方乾旱少雨，蓄排水板可以蓄水，有利於植被的生長；
l 蓄排水板凸點側壁較厚，故抗壓強度較大，可以達到40T以上，遠遠大於塑料凸片（高密度聚乙烯排水板、高抗沖聚苯乙烯排水板）、塑料排水網墊等同類產品（可以實際碾壓實驗），可以滿足回填土時的施工要求和正常運行要求；
l 蓄排水板支撐麵比較大，既不會因上覆無紡佈下陷（如下圖）阻塞排水通道，也不會因無紡佈拉力不足撕裂導致泥土進入而阻塞排水通道，蓄排水板可以完整的保留排水空間，完全避免瞭塑料凸片因無紡佈下陷導致排水不暢的情況發生，絕不會因排水不暢導致植被枯萎、死亡。
六、蓄排水板安裝施工工藝

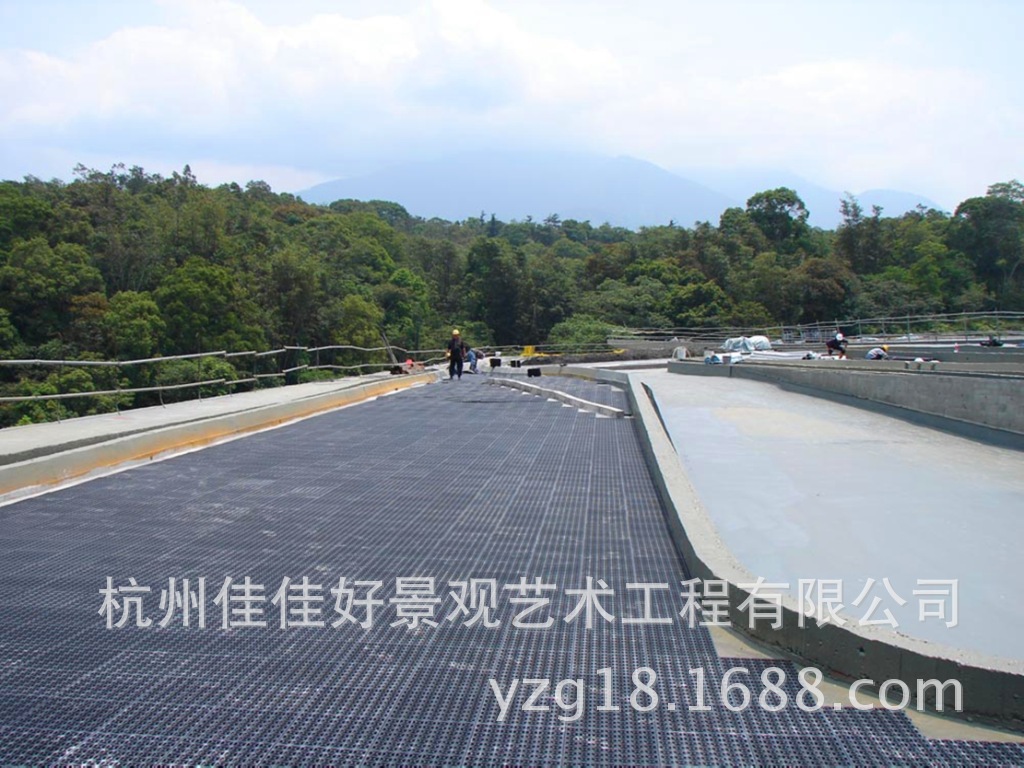

蓄排水板的安裝施工根據上圖所示直接在已經完工的細石混凝土保護層上鋪設，板材采用扣合的搭接方式。
蓄排水板的安裝施工條件
1、基層表麵應平整；
2、細石混凝土保護層施工完畢並經過驗收。
蓄排水板的施工工藝
蓄排水板的安裝施工根據設計圖要求鋪設，板材采用扣合的搭接方式。
一般施工工藝
1、工藝流程
基層驗收→規劃彈線→空鋪蓄排水板→扣合搭接扣→自檢驗收→檢查驗收→鋪設聚酯無紡佈→自檢驗收→檢查驗收。
2、操作要點及技術要求
（1）要保持每片排水板扣接好。
（2）無紡佈搭接嚴密，避免土體進入排水通道，阻塞排水。
3、回填方法
為瞭防止運土車輛對蓄排水系統的破壞，回填需要由周邊向內回填，工序如下：
（1）在回填時才先行鋪設無紡佈，無紡佈鋪設完畢後驗收合格隨後回填土。
（2）在回填土上行走車輛，要註意回填土的厚度，回填土厚度≥500mm後方可在上麵行走車輛。
七、成品保護
1、已鋪設的蓄排水層，應采取措施進行保護，嚴禁在未覆土的已鋪設蓄排水層上進行施工和運輸，並應及時進行下道工序的施工。
2、蓄排水層施工時要註意已經施工完成的其他成品保護。
八、應註意的質量問題
1、註意每片板材都搭接好，避免因搭接不好造成縫隙過大導致無紡佈塌陷而阻塞排水通道。
2、註意無紡佈的搭接，一定要滿足搭接要求，並避免在回填土時無紡佈皺褶、翻起，以免土體進入蓄排水板的空間內，阻塞排水。
九、安全保證措施
1、作業人員應經過安全技術培訓、考核。
2、材料存放於專人負責的庫房，嚴禁煙火並掛有醒目警告標識和防火措施。
3、施工人員應佩戴安全帽、工作服，嚴禁在沒有任何防護措施的情況下違章作業。
4、嚴禁在酒後作業，嚴禁亂摸、亂動非本工種的任何機械、電氣設備。
5、其他未盡事項按相應安全技術作業要求執行。
蓄排水板
編輯本段
特點
1、施工方便、維護簡便且經濟。
2、耐負荷及耐久性強。
3、能確保將多餘水快速排走。
4、蓄水部分能將部分水儲藏起來。
5、能給植物生長提供充足的水份與氧氣。
6、量輕及屋頂隔熱保溫功能強。
編輯本段
用途
用於屋頂綠化、地下車頂板綠化、城市廣場、高爾夫球場、運動場、污水處理廠、公共建築綠化、廣場綠化、園區內道路綠化工程。
編輯本段
施工註意
1. 用於園林中的花池、花槽和花壇時，直接以蓄水板和過濾土工佈代替常規材料，（如陶粒、鵝卵石或貝殼等組成的過濾層）。
2. 用於新、舊屋頂或地下工程頂板等硬質界麵綠化時，在鋪設蓄排水板之前，先清理現場雜物，按照設計圖紙要求設置防水層，再用水泥砂漿起坡，使表麵無明顯凹凸處，蓄排水板有序排放，鋪設范圍內無須另外設置排水盲溝。
3. 用於做建築夾層板時，蓄排水板鋪設在屋頂混凝土板上，蓄排水板外再砌一層單墻，或用混凝土來保護，使地下滲水通過排水板的架空空間流入盲溝對集水坑。
4. 蓄排水板四周相互拼接，鋪設時的空隙，作為下層排水道，其上的土工佈過濾保濕層鋪設時也需搭接好。
5. 蓄排水板鋪設完畢後,可進行下一道工序，盡快鋪設好過濾土工佈和基質層,防止泥土、水泥、黃砂堵塞孔道或進入蓄排水板的蓄水、水槽、排水通道。為確保蓄排水板充分發揮其作用同時可在過濾土工佈上麵鋪上操作板，方便進行綠化施工。
編輯本段
施工鋪設
1． 防水層及其保護層施工完成後，開始鋪裝排水板。要求基層排水坡度滿足2‰~5‰;
2． 將排水板杯狀口朝上鋪裝，齒孔相扣；
3． 排水板上麵覆蓋土工佈，土工佈相互搭接10~20cm, 防止泥水穿過土工佈，淤堵蓄排水系統，造成排水不暢，蓄水量減少；
4． 在土工佈上麵鋪10~20mm中粗砂，形成滲透過濾層，可阻止種植土流失；
5． 覆蓋適當厚度種植土。
6． 要做好排水板成品保護。排水板鋪裝後，應不容許在排水板上直接推運手推車等，運輸材料時要鋪設木板、馬道。做到隨鋪隨填土。
