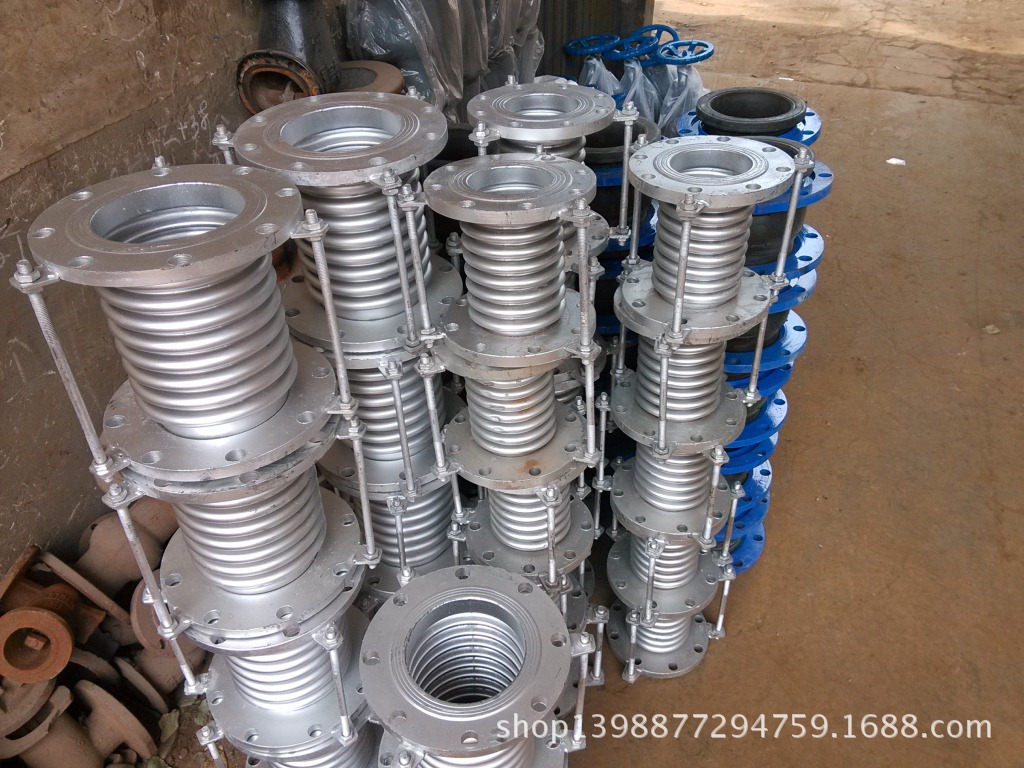

波紋補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。波紋管補償器是以波紋管為核心的擾性元件，在管線上可作軸向、橫向和角向三個方向的補償。
波紋補償器安裝和使用要求
1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
3、安裝過程中，不允許焊渣飛濺到波殼表麵，不允許波殼受到其它機械損傷。
4、管系安裝完畢後，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，並按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
5、補償器所有活動元件不得被外部構件卡死或限製其活動范圍，應保證各活動部位的正常動作。
6、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用於氣體介質的補償器及其連接管路，要註意充水時是否需要增設臨時支架。
7、水壓試驗結束後，應盡快排波殼中的積水，並迅速將波殼內表麵吹乾。
產品軸向補償量：18mm-400mm
通徑DN | 波數 | 壓力等級 Mpa | 濾紋管 | 最大外 徑尺寸 mm | 長度(mm) | |||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 法蘭DZ/F | 接管DF/J | ||||
軸向補償量 mm/ 剛度 N/mm | ||||||||||
32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 225 | 160/250 | 264/280 |
16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | 244/291 | 316/321 | |||
40 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/106 | 23 | 244 | 164/259 | 269/289 |
16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | 230/304 | 319/334 | |||
50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/138 | 67 | 259 | 172/276 | 282/306 |
16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | 240/342 | 347/372 | |||
65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 270 | 215/294 | 300/322 |
12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | 260/334 | 340/362 | |||
80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 284 | 240/338 | 344/366 |
10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | 270/368 | 374/390 | |||
100 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 29/117 | 121 | 304 | 235/317 | 323/345 |
10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | 305/381 | 387/409 | |||
