雙卡套接頭,也叫雙卡套管接頭,采用雙卡環密封結構,雙卡套更有利於跟鋼管的密封
主要規格有,6MM,8MM,10MM,12MM,14MM,16MM,18MM,22MM
材質主要用:20#,201,304,316
主要標準有:GB/T3733.1-1983,GB/T3734.1-1983,GB/T3736.1-1983,GB/T3738.1-1983,GB/T3740.1-1983,GB/T3741.1-1983,GB/T3743.1-1983,GB/T3745.1-1983,GB/T3746.1-1983,GB/T3747.1-1983,GB/T3748.1-1983,GB/T3749.1-1983,
GB/T3751.1-1983,GB/T3753.1-1983,GB/T3754.1-1983,GB/T3755.1-1983,GB/T3757.1-1983,
卡套接頭概述

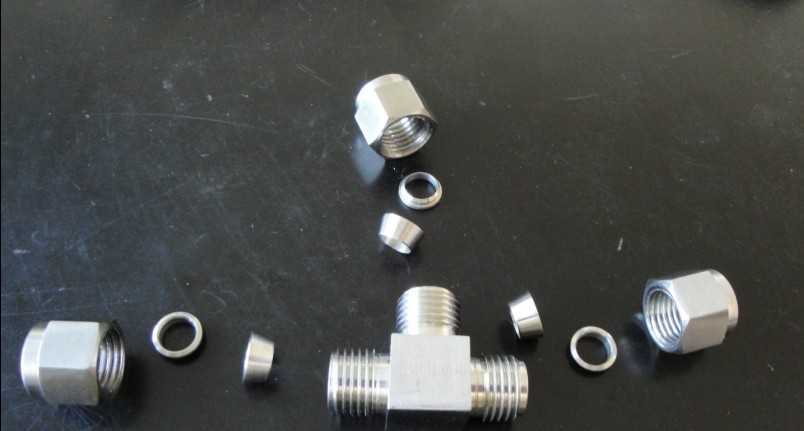

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體後，旋緊螺母時，卡套前端外側與接頭體錐麵貼合，內刃均勻地咬入無縫鋼管，形成有效密封。
24°錐的W型柱端按DIN 3861標準。卡套采用雙刃卡套。
通常情況接頭體和螺母表麵鍍鋅處理。接頭適用的工作壓力最高可達63MPa，無縫鋼管外徑最大為42mm。
卡套接頭的裝配
●安裝
1鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端麵要與軸線垂直，角度公差不大於0.5°。如果管子需要折彎，則從管子端麵至彎曲部位的直線段長度不能少於三倍螺母長度。
2把螺母和卡套套在無縫鋼管上。註意螺母和卡套的方向，不要裝反瞭。
3在預裝配接頭體螺紋和卡套上塗上潤滑油，把管子插入接頭體，（管子一定要插到底）用手旋緊螺母。
4擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5達到壓力點後，再將壓緊螺母擰緊1/2圈。
6將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端麵的空間。卡套可以稍旋轉，但不能軸向推移。
7最終安裝，將實際安裝中的接頭體的螺紋塗上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
●重復安裝
所有的卡套接頭都可以多次重裝，但要保證零件無損壞且清潔。
1把管子插入接頭體直至卡套貼緊接頭體內錐麵，用手擰緊螺母。
2用扳手擰緊螺母，直至擰緊力矩急劇增大，再擰緊1/4至1/2圈即可。
●檢查
可拆下管子檢查裝配是否合乎要求：卡套端部的管子上應該有均勻的輕微凸起。卡套不能前後滑動，但允許有輕微轉動。
●泄漏原因
1管子沒插到底。
2螺母沒有擰緊。
3管子外表刮傷或管子不圓。
4管子太硬。
