大拉桿橫向型金屬波紋管補償器主要用於補償管系橫向位移及產品自身長度范圍內的軸向位移，具有管系設計簡單，安裝方便，補償量大口徑較大、走向空間及平麵管系的橫向位移。
波紋補償器屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償位移。也可用於降噪減振。在現用途廣泛。
一、產品結構特點：

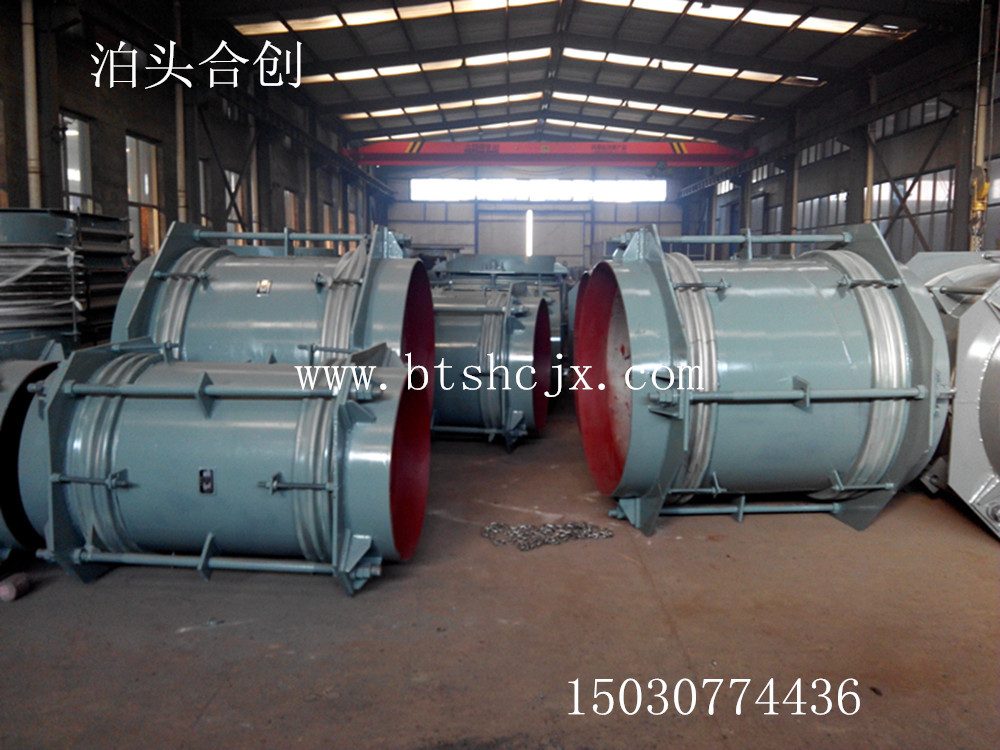

大拉桿橫向型波紋膨脹節是由兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平麵的橫向位移。位移時大拉桿的球麵螺母繞球麵墊圈轉動，同時大拉桿還具有承受內壓推力的能力。
二、型號：本廠生產DN100—8000mm 壓力級別0.1—2.5Mpa
三、連接方式：1、法蘭連接式 2、接管連接式
四、橫向補償量：90—537mm
大拉桿橫向補償器的詳細說明
大拉桿橫向波紋補償器(管道膨脹節,金屬波紋管膨脹節)可以補償彎曲管段的橫向移位和角位移。 大拉桿補償器又叫大拉桿管道膨脹節,大拉桿金屬波紋管膨脹節。
一、大拉桿橫向波紋補償器用途： 大拉桿波紋補償器具有補償量大、剛性濁、無介質壓力推力、安全、無泄漏、造價低等優點，近年來在供熱管網中廣泛應用。
二、大拉桿橫向波紋補償器的結構及工作原理： 大拉桿波紋補償器（又稱復式拉桿）是由兩個相同的波紋管及端管、端板和拉桿組成的撓性部件，通過波紋管的角偏轉可吸收管道單平麵或多平麵的橫向位移。4根長拉桿能承受內壓推力和其它附加外力的作用，拉桿兩端的螺栓出廠前已調好間距，安裝前大拉桿是松動的，在補償器工作變形後，大拉桿可以起到限製變形量保護波紋管的作用。
三、大拉桿補償器的特點及優勢： 1、補償量大，無內壓推力，對支架推力小。 2、安全無泄露，正確冷緊。 3、造價低。
四、大拉桿補償器的適用范圍：
1.大拉桿波紋補償器適用於蒸汽、熱水及各種無腐蝕性的介質，通常可選用的管徑從50-2500mm等。
2.2.大拉桿波紋補償器最適合用於架空管道，由於其橫向變形的特點，必須安裝在管道中的L和Z型部位，通常有水平安裝和垂直安裝兩種方式。水平安裝的優點是不影響疏水自流，缺點是增加占地麵積及征地費用。垂直安裝由於占用空間與管道平麵平行，所以通常不會增加占地麵積，缺點是在管道翻高前必須加裝疏水裝置，以防水擊，增加管道疏水量。 四、安裝註意事項： 1.保護波紋管 波紋管由多層很薄的不銹鋼製成，是大拉桿補償器的主要部件，所以在運輸、安裝、焊接時都應註意防止波紋管部位受損。 2.正確冷緊 冷緊安裝可以獲得更大的補償量，也可以使補償器處在很好的工作狀態，冷緊時註意安裝的冷緊口不可距補償器過近，不允許靠補償器變形來配合管道冷緊，防止安裝中的不對中、不平整等其他應力作用在波紋管上拉傷補償器。
3.3.不可受扭矩 在安裝和工作的任何時候，補償器本體都不可承受扭矩，以免破壞波紋管。 4.水平安裝時不可承受管道重量
由於波紋管強度差、剛性小，不可承受除介質以外的作用力，因此水平安裝時，補償器兩端離最近支架的距離應晝縮短，以免管道重力作用在波紋管上，引起波紋管變形甚至損壞。
我公司是專業生產不銹鋼波紋管的廠傢，引進國際先進水平的波紋管生線，規模生產，設備精良，檢測設備齊全，原材料全部采用進口優質不銹鋼帶材，並擁有一支精乾的科研及生產隊伍。按照國際GB/T12777-99和美國《EJMA》設計，生產、檢驗、成品儲運、售後服務等等，實行全方位、全過程的質量控製。在新世紀到來之際通過GB/T1900證書，使得我公司的產品具有國際先進水平。
多年來，我公司自行研製改良多條先進的波紋管生產線，提高生產效率和產品質量，努力降低成本，生產出質量優異、價格合理的波紋管製品。補償器通徑從DN15-DN4000，金屬軟管從DN6-DN600，產品品種齊全，其中最新研製生產的無環焊、直接造形的波紋系列產品其反復彎曲的疲勞壽命是標準品的4倍以上，廣泛用於航天、航空、冶金、石油、化工、交通運等領域，深戶好評。
金屬波紋管膨脹節適用於管道、設備及系統中的補償：加熱位移、機械位移及吸收振動、降低噪音等。我公司具有一支精乾的售後和技術服務隊伍，從配合工作設計開始，直到安裝、調試，以及運用維護，我們有能力、有經驗進行全方位全過程的服務/我們歡迎廣大設計師和用戶選用我公司的產品。
公司將恪守“先進技術、優質產品、滿足要求、服務社會”的宗旨，弘揚“優良、精密、誠信、創新”的精神，憑借先進的設備，精湛的加工技藝、高效的科學管理、標準化的設計，一流的人才資源，在質量、價格、服務等方麵占有絕對的競爭優勢，用卓越的產品質量和良好的售前售後服務，讓您放心，讓您滿意.
